Тяговый расчет автомобиля ГАЗ 3307

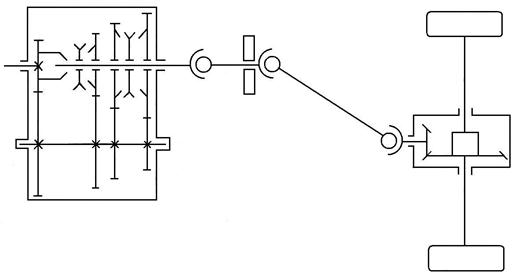

Кинематическая схема КПП и ГП.

Расчет сил тяги на колесах для каждой передачи – Fki производится по формуле:

, [Н]

hТР - коэффициент полезного действия трансмиссии;

UТР - передаточное число трансмиссии;

rк - радиус качения колеса, [м]. >КПД трансмиссии автомобиля определяется на основании потерь мощности на трение:

hтр = 0,98К ×0,97L× 0,99M

K - число пар цилиндрических шестерен в трансмиссии автомобиля, через которые передается крутящий момент на i-той передаче;

L - число пар конических или гипоидных шестерен;

M - число карданных шарниров.

Для определения К,L,M необходимо использовать кинематическую схему автомобиля, данные заносим в таблицу 2.

Таблица 2

Передаточное число трансмиссии автомобиля определяется как произведение:

UТР = UКПП × UРК × UГП

UКПП - передаточное число коробки перемены передач;

UРК - передаточное число раздаточной коробки или делителя;

UГП - передаточное число главной передачи.

Для определения этих значений также воспользуемся кинематической схемой автомобиля, полученные значения занесем в таблицу 3.

Таблица 3.

При расчетах радиусов качения колес, в качестве исходных данных, используют статический радиус - rстат . При этом следует учитывать, что радиус качения rк обычно несколько больше статического и определяется индивидуально для диагональных и радиальных шин. На автомобиле ГАЗ -3307 установлены радиальные шины, поэтому радиус качения колеса рассчитываем по следующей формуле:

rк = 1,04 × rстат, [м];

rстат = 0,465

rк = 1,04 × 0,465 = 0,4836 [м]

При расчетах зависимостей силы тяги на колесах автомобиля крутящий момент двигателя нетто - Мé берем из таблицы 1. Также для построения графика нам необходимо рассчитать скорость движения автомобиля на каждой передачи в зависимости от оборотов двигателя.

, [км/ ч]

Значения силы тяги на колесах и скорости автомобиля, рассчитанные для каждой передачи, заносим в таблицу 4.

Таблица 4. Значения силы тяги на колесах и скорости автомобиля на четырех передачах
