Она определяет частоту вращения ведомого вала ПКП при включенной р передаче ().

Частота вращения ведущего вала () на ОКП ПКП представляется прямой, проходящей через точку (1; 1) параллельно оси абсцисс.

При разбивке передаточных чисел между агрегатами трансм

иссии, с целью упрощения конструкции ПКП, предусматриваем в ней прямую передачу с передаточным числом uр = 1. Это уменьшает на единицу число ТДМ, входящих в схему ПКП. Необходимо, чтобы прямой была наиболее часто используемая передача, так как КПД такой передаче близок к единице.

ОКП для передаточных чисел проектируемой ПКП представлены на рис. 1. Этот план является общим для любых схем ПКП, реализующих заданные передаточные числа. Он позволяет определить абсолютные и относительные частоты вращения центральных звеньев ПКП на нейтрали и на всех передачах. Частота вращения ведомого вала nвм выражается отрезками оси абсцисс или ординатами штрихпунктирного луча, проведенного через начало координат и единичную точку. Частоты вращения тормозных звеньев nр на включаемых передачах и нейтрали определяются ординатами их лучей.

Относительные частоты вращения центральных звеньев определяются вертикальными отрезками между их лучами.

Относительная частота вращения максимальна на первой передаче между ведущим звеном nвщ и n4.

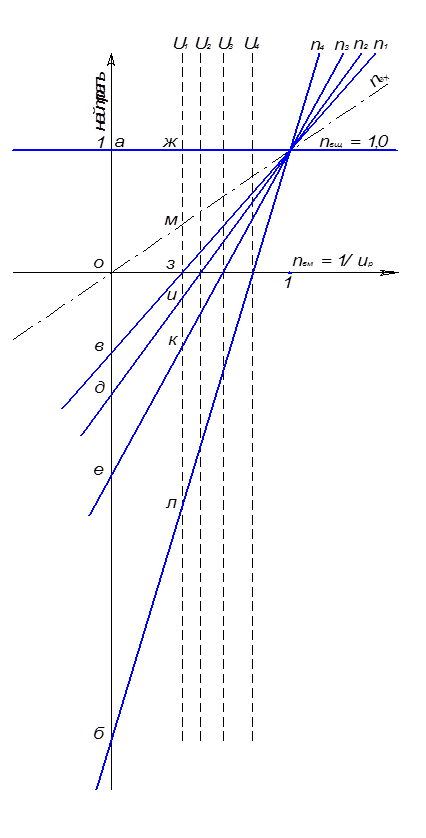

Рис. 1. ОКП ПКП для заданных передаточных чисел

Высокие относительные частоты вращения центральных звеньев могут привести к недопустимо большим частотам вращения подшипников сателлитов. Здесь необходимо отметить, что предельная быстроходность подшипников качения ограничивается в каталоге предельной частотой вращения колец. Под предельной быстроходностью подшипника понимается наибольшая частота вращения колец, за пределами которой расчетная долговечность подшипника не гарантируется.

Кроме основных кинематических параметров ОКП ПКП позволяет определить моменты блокировочных фрикционов при различных вариантах блокировки звеньев для получения прямой передачи.

2.2. Составление исходных уравнений и приведение исходных уравнений к простейшему виду

Для этого используется уравнение [1, 2.8]. В результате получим четыре исходных уравнения:

В приведенных уравнениях [1, 2.4-2.6] наименьший коэффициент равен плюс единице и коэффициенты при частотах вращения центральных звеньев располагаются в порядке возрастания по абсолютной величине.

Уравнения 1и 2 по своей структуре полностью соответствуют уравнениям [1, 2.4-2.6]. Поэтому перепишем их без изменения.

В уравнении 3 и 4 коэффициенты при частотах вращения n2, n3, n4 меньше единицы. Для приведения данных уравнений к простейшему виду разделим их соответственно на 0,6 и 0,26 и перепишем в порядке возрастания по абсолютной величине коэффициентов при частотах вращения центральных звеньев. В результате получим

2.3. Составление производных уравнений

Производные уравнения отличаются от исходных и друг от друга комбинацией входящих в уравнения частот вращения центральных звеньев.

Общее число исходных и производных уравнений W определяется числом возможных сочетаний из общего числа частот вращения тормозных звеньев р , ведущего и ведомого звеньев (всего р + 2 звена) по три, так как в каждое уравнение входят частоты вращения трех центральных звеньев ТДМ.

В общем виде

В рассматриваемом примере р = 4 . Тогда

Следовательно, к четырем исходным уравнениям надо добавить 16 производных.

Первая группа производных уравнений получается исключением из исходных уравнений частоты вращения ведомого звена nвм. Для этого рассматриваются попарно два уравнения. При этом из четырех уравнений

Следовательно, из четырех исходных уравнений исключением из них частоты вращения ведомого звена можно получить следующее число комбинаций по два уравнения nвм можно получить 6 производных уравнений.

Для исключения из уравнений 1 и 2 nвм умножаем уравнение 2 на (-2,52/2) и суммируем его с уравнением 1. В результате получим уравнение

Остальные пять производных уравнений получены аналогично:

(из уравнений 1 и 3);

(из уравнений 1 и 4);

(из уравнений 2 и 3);

(из уравнений 2 и 4);

(из уравнений 3 и 4).

После приведения полученных уравнений к простейшему виду получим:

Вторая группа производных уравнений получается исключением из исходных уравнений 1-4 частоты вращения ведущего звена nвщ.

Здесь, как и в ранее рассмотренном случае, из четырех исходных уравнений исключением из них частоты вращения ведущего звена nвщ можно получить 6 производных уравнений:

(из уравнений 1 и 2);
