Разработка проекта учебной лаборатории по ремонту легковых автомобилей

Предприятия, не имеющие возможности подключения к канализационной системе, должны предусматривать устройство наружных уборных с выгребными ямами или ем­костями. Выгребные ямы следует своевременно очищать, а уборные содержать в над­лежащем санитарном состоянии. При отсутствии в районе расположения организации канализационной сети очистка сточных вод организации, а также выбор места их спуска дол

жны производиться в соответствии с действующими нормативными актами.

Сточные воды от мойки машин, мытья полов в помещениях для хранения и обслу­живания машин, содержащие горючие жидкости и взвешенные вещества, перед спус­ком в канализационную сеть или сбросом в водоемы должны очищаться в очистных сооружениях в соответствии с требованиями действующих нормативных актов. Удале­ние осадка из очистных сооружений пропускной способностью более 1,5 л/с должно быть механизировано. Осадки и собранные нефтепродукты из очистных сооружений удаляются по мере их накопления. Бензо- и маслоуловители должны иметь исправные гидравлический затвор и естественную вентиляцию. Не допускается предусматривать систему оборотного водоснабжения от мойки ассенизационных машин, а также ма­шин» перевозящих ядовитые и инфицирующие вещества.

Пример - описание существующего нового здания техцентра:

Несущие конструкции здания представляют собой металлический каркас Ограждающие конструкции стек - панели типа "Sandwich", утеплитель "Isover". Снаружи стены облицованы окрашенным профилиро­ванным оцинкованным листом. Фундамент ленточный из армированного монолитного железобетона класса Bis, мелко заглубленный.

Цоколь-кирпичный с облицовкой декоративной плиткой. Снаружи стены облицовены крашеным профилированным оцинкованным листом.

Кровля - двускатная, покрыта оцинкованным профнастилом.

Окна - из алюминиевого профиля с однокамерными стеклолахетамм.

Двери стальные, облегченные, стекло 6 м простое, переплеты окрашены полимерной краской. Ворота - стальные распашные» на линии диагностики - ворота с дверями.

Полы - мозаично-бетонные с полимерным искронедающим покрытием по армированному бетонному основанию.

Проект разрабатывался в соответствии с действующими нормами и правилами и предусматривает ме­роприятия, обеспечивающие взрывопожаробезопасность при эксплуатации здания, - степень огнестойкости - 3 а -функциональная пожарная опасность - Ф3 -конструктивная пожарная опасность - С 1 -вэрывопожарная опасность - В. Наружная и внутренняя отделка

Потолки: в офисных помещениях - подвесные типа "Armstrong". Стены: наружные - многослойные панели типа "Isora panels".

внутренние - в офисных помещениях гипсокартон с последующей окраской или оклейкой стекло-обадми.

Полк; в офисных помещениях - линолеум. Цоколь - керамическая плитка или керамогранит.

3.5. Необходимая документация

Для технического задания и проектирования необходимо наличие следующих до­кументов:

- план застройки, т.е. официальная карта земельного участка, как правило в мас­штабе 1:500 или 1: 0000;

- фотографии участка и прилегающей к нему местности, на которых видны окре­стная застройка, границы участка, его соединение с дорогами, въезд на участок и. возможно, высотное зонирование местности с отмеченными горизонталями;

если участок не ровный, нужны данные по высотному зонированию местности;

планы соединения участка с инфраструктурой данной местности (фактическое состояние);

- данные плана застройки, границы участка, использование и т.д.;

- соединение с сетью дорог общего пользования, въезд на участок и выезд из него и т.д.;

-отвод воды с участка, его канализирование и высотная съемка;

-подвод питьевой воды; трубопровод для подвода газа;

-магистральный разводящий трубопровод для отопления.

Эти сведения необходимы для выявления пространственных возможностей терри­тории и вместимости отдельных зданий.

Для выяснения и оценки условий для строительства техцентра понадобятся сле­дующие документы:

-свидетельство о владении землей и карта земельного участка;

-согласование места размещения предприятия и регулирующие условия для -строительства (заключение соответствующего ведомства);

-заключение инспекции по безопасности дорожного движения о конкретном -участке с точки зрения безопасности въезда/выезда для движения на приле­гающих улицах;

-заключение соответствующих ведомств о размещении инженерных сетей (официально засвидетельствованное нанесение санитарно-защитных зон в си­туационный план - разводящие водопроводные линии, электрические сета, га­зопроводы, линии дальней связи);

- заключение экологической экспертизы с точки зрения охраны окружающей среды;

- в случае реконструкции или достройки - действующие планы имеющихся объектов.

Цикл проектных работ включает:

1. Подготовка градостроительного обоснования для прохождения регламентной комиссии Комитета по архитектуре, включающего:

- варианты решения фасада, цветовые решения;

пояснительная записка;

посадка здания;

ситуационный план;

фотомонтаж, перспектива, аксонометрия, фасады в осях, планировки.

2. Техническое сопровождение получения Исходно-Разрешительной Документации,

3. Рабочий проект (утверждаемая часть) включает:

архитектурный раздел;

конструкторский раздел (КЖ, КМ);

технологический раздел; -ОВ, ЭС, ВК;

спецразделы (ГОЧС, ГИБДД, Охрана окружающей среды).

Чтобы ускорить процесс подготовки документов, проектно-строительная фирма бе­рет на себя работу по согласованию этапов проектирования в соответствующих ин­станциях, при желании заказчик может проводить согласования и сам.

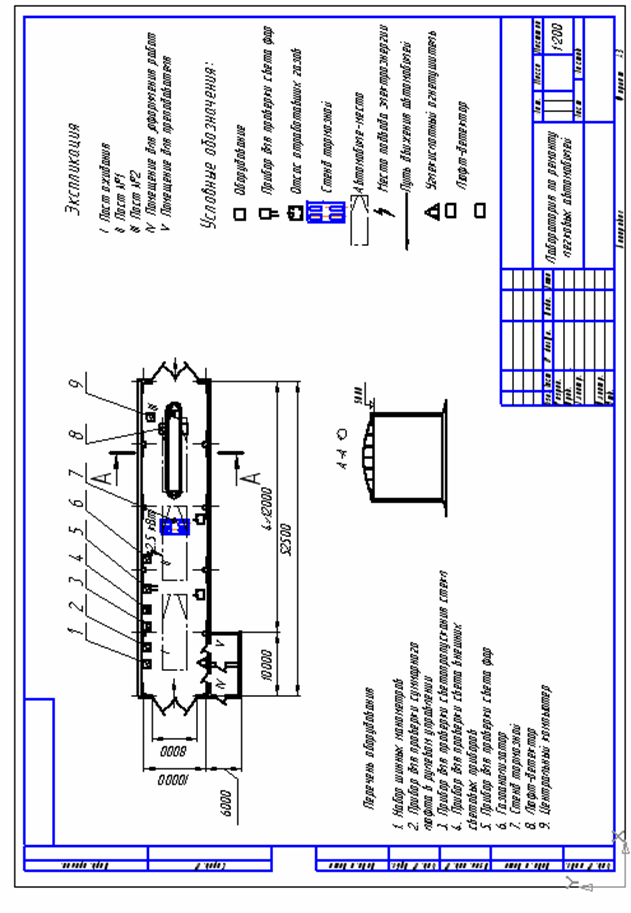

План учебной лаборатории

Литература

1. А.Н. Понизовкин, Ю.М. Власко. М.Б. Ляликов и др. Краткий автомобиль­ный справочник/ - М.: АО «Трансконсалтинг», НИИАТ, 1994. - 779 с.

2. Тарновский В.Н., Гудков В.А., Третьяков О.Б. Автомобильные шины. - М.: Транспорт, 1990.-272 с.

3. Техническая эксплуатация автомобилей. - 4-е издание/ Под ред. Кузнецова Е.С. -М.: Наука, 2001.-413 с.

4. Епифанов Я.И Епифанова Е.А. Техническое обслуживание и ремонт авто­мобилей. - М.: Форум, ИНФРА-М, 2002. - 280 с.

5. Акимов СВ., Боровских Ю.И., Чижков Ю.П. Электрическое и электронное оборудование автомобилей. - М.: Машиностроение. 1988. - 282 с

6. Волгин В.В. Атосервис. Организация, управление, анализ. Издательско-торговая корпорация “Дашков и Ко”,2005.-584 с.
