Разработка проекта учебной лаборатории по ремонту легковых автомобилей

Рис.6 Тормозной стенд

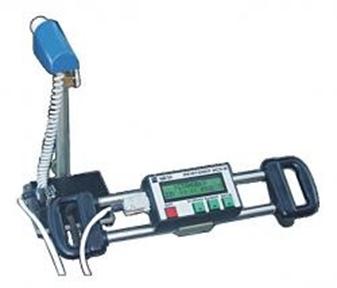

Измеритель суммарного люфта рулевого управления автотранспортных средств ИСЛ-М. Предназначен для измерения суммарного угла поворота рулевого колеса до начала движения управляемых колес, а также суммарного угла поворота рулевого колеса при нормированном усилии на рулевом колесе.

Принцип действия

приборов основан на измерении угла поворота рулевого колеса АТС посредством преобразования импульсного сигнала оптико-механического датчика угла поворота в интервале срабатываний датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля. Диапазон размеров рулевого колеса: 360-550 мм, Диапазон измерения угла поворота рулевого колеса 120 град.

Рис. 7 ИСЛ-М

Стробоскоп-тахометр на импульсной лампе-вспышке. Для любой системы зажигания, частота вспышек до 50 Гц. Питание от аккумулятора. Тахометр с ярким красным светодиодным индикатором. Высота цифр 9 мм точность измерения +/- 10 об/мин.Диапазон измерения угла опережения зажигания от 0 до 32 градусов (через 1 град), -5, -10, -15 град. Для любого количества цилиндров, для 2-х и 4-х тактных двигателей. Два способа подключения при измерении оборотов- к высоковольтному проводу и к катушке зажигания.

Рис. 8 М-3

При выборе пневматического гайковерта необходимо учитывать: 1. Требуемую величину крутящего момента. Каждая гайка или болт имеет диапазон рекомендованных моментов затяжки, когда меньше так же плохо как и больше (меньше - люфты и ненадежно, а больше - повышенная нагрузка на резьбу и тело болта или шпильки). Эти моменты зависят от материала, длины сопрягаемых резьб, их шага, места использования резьбового соединения, наличия шайб, прокладок, самоуплотнителей и ещё многих факторов. 2. Размер посадки, для подбора набора торцевых ударных головок. 3. Скорость вращения на холостом ходу. Подбирается в зависимости от требуемой интенсивности работ. 4. Расход воздуха. Подбирается в зависимости от имеющегося компрессора. 5. Длина рабочего вала инструмента. Длинные валы применяются в условиях трудного доступа к головке болта или гайки. 6. Вес инструмента. 7. Вид корпуса инструмента (дизайн) (Рис.9).

Рис. 9

2.6. Хранение и обслуживание инструмента.

Чтобы легко находить нужные инструменты, важно использовать панели с крючками или специальные стенды с захватами для хранения инструментов на месте. Предпочтительно вывести схему названий инструментов и номеров инструмента над каждым из них, так как большинство руководств по ремонту содержат ссылки на каталожные номера приспособлений.

Необходимо проверять полную инвентаризацию инструментов, по крайней мере два раза в год. Все оборудование должно использоваться и содержаться в соответствии с инструкциями производителя. Измерительные инструменты должны периодически поверяться специалистом или правомочным агентством.

3. Общие требования к центру

Наиболее важным параметром является размер участка - стараются приобретать как можно больший, с учетом перспектив развития (если не будет использоваться помещения и здания университета или института). Обычные требования - на каждый пост по обслуживанию необходимо 50 кв. м всех помещений плюс 50 кв. м резервной территории.

Базой для расчетов в проекте являются показатели сбыта и техобслуживания: количество ремонтов в день и количество жителей в месте деятельности техцентра.

На основании этих номинальных данных можно подсчитать требуемую площадь для отдельных участков техцентра.

Весьма важно оценить перспективы развития для того, чтобы в случае необходимо­сти расширения цехов, имелись достаточные запасные площади.

Общая площадь участка земли, необходимого для строительства, состоит из суммы площадей необходимых подразделений автосервиса. Площадь здания и полезная площадь территории (паркинг, площадь маневрирования автотранспорта, площадь перед въездом-выездом, площадь для особого использования) должны иметь возмож­ность развития. Рекомендуется отношение 1/5 к 4/5 между площадью здания и свобод­ной территорией. Возможность лучшего экономического развития - у квадратной или прямоугольной форм земельного участка. При этом идеальный размер земельного участка 20 х 3о м.

Расположение участка влияет в значительной степени на результат коммерческой деятельности. Выбирая земельный участок, нужно иметь ввиду следующие критерии. При выборе места для строительства нового здания для учебной лаборатории учитывают пять основных аспектов – место, условия, конфигурация, размеры, расходы.

Учитывают также:

различные ограничения, действующие в районе - на строительство, на копание, на ограждение и т.д.;план развития жилого района, торгового района, делового района, план воз­можных перепланировок участков и т.д.;план строительства новых дорог и изменений в регулировании движения пото­ков транспорта;

рекомендации фирм по недвижимости, городских проектировщиков и архитек­торов, юристов и т.д.

Желательно, чтобы корпус лаборатории находился вблизи от оживленного места - торгово­го центра, магазина или автозаправочной станции. Такое расположение наиболее удобно для обслуживания клиентов. Необходимо, что бы корпус был расположен не далеко от университета или института к которому он относится и находился на приемлемом расстоянии, или вблизи деловых, жилых или торговых районов. Въезд и выезд на тер­риторию сервисного центра должны быть беспрепятственными.

Наряду с размером земельного участка важна его конфигурация. Прямоугольные формы участков не только предоставляют хорошие условия их использования, но и являются более подходящими в отношении эксплуатационных издержек.

Соответствие назначению. Особую роль играет удобство земельного участка для строительства. Учитываются следующие критерии:

-участок должен быть защищен от наводнений, землетрясений, оползней, и т.п.;

-участок желательно должен быть на уровне прилегающей дороги;

-участок желателен ровный или с небольшим уклоном (от i до 2 %), чтобы не -требовалась дорогостоящее перемещение земли при планировке;

-участки на склоне или же неровные участки требуют повышенных сумм на фи­нансирование подготовки территории (подготовительные работы, планировка площади бульдозером, отвоз грунта, подпорные стенки, подземные гаражи и т.д.);

желательно твердое основание, т.е. уплотненный грунт среднего, даже хорошего качества.

3.1. Расходы

Если при выборе подходящего земельного участка цена играет, конечно, важную роль, однако нельзя забывать о критерии „расположения" и „пригодности" участка. Весьма важным фактором являются расходы по строительной подготовке. Речь идет, как правило, о расходах по:

- сооружению дорог (подъездных путей и стоянок),

- сооружению санитарно-технических устройств (канализации, присоедине­ний к водопроводной сети, электрических вводов, магистральной линии для развода отопления, освещения подъездных путей и т.п.).
