Расчет показателей двигателя ЯМЗ-240Б

Положение точки определяется из выражения:

МПа

Нарастания давления от точки до точки z составит

8,83-4,43=4,456МПа или 4,456/10=0,456МПа/град.

1.10. Тепловой баланс двигателя

Обще

е количество теплоты, введенной в двигатель с топливам:

Дж/с

Теплота, эквивалентная эффективной работе за 1 с:

Дж/с

Теплота передаваемая окружающей среде:

где С – коэффициент пропорциональности (С=0,45…0,53), принимаем С=0,53;

i – число цилиндров;

D – диаметр цилиндра, см;

n – частота вращения коленчатого вала, об/мин;

m – показатель степени (m=0,6…0,7), принимаем m=0,65.

Дж/с

Теплота, унесенная с отработавшими газами:

где - теплоемкость отработавших газов, =27,786 кДж/кмоль;

- теплоемкость свежего заряда, =21,612 кДж/кмоль;

tГ – температура отработавших газов, tГ=5770С;

t0 – температура окружающей среды, t0=200 С

М1 – количество свежего заряда, кмоль; 0,52

М2 – количество продуктов сгорания, кмоль. 0,769

Дж/с

Неучтенные потери теплоты:

Дж/с

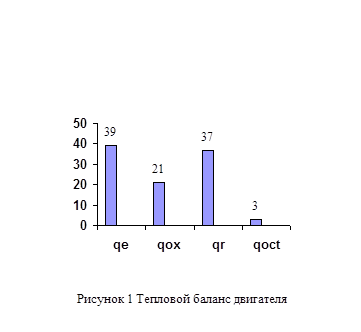

Составляющие теплового баланса представлены в таблице 4.

Таблица 4- Тепловой баланс двигателя

2. Расчет и построение регуляторной характеристики двигателя

На регуляторной характеристике наносится ряд кривых, показывающих, как меняются основные показатели двигателя: эффективная мощность Nе, крутящий момент Ме, число оборотов коленчатого вала n, удельный gе и часовой GТ расход топлива – в зависимости от скоростного и нагрузочного режимов работы.

На оси абсцисс откладывают значения частоты вращения коленчатого вала:

nн – номинальная частота вращения коленчатого вала, nн=2200 об/мин;

nхх – максимальная частота вращения холостого хода, она зависит от степени неравномерности работы регулятора и определяется по формуле:

где - для дизельных двигателей, принимаем ;

об/мин

Текущее значение Ne на характеристики определяется по формуле:

где nxi – текущее значение частоты вращения;

Nexi – соответствующее ей эффективная мощность;

при 2000 оборотов кВт

Аналогично рассчитываем при других текущих значении частоты вращения коленчатого вала. Полученные значения заносим в таблицу 5.

Текущее значения Ме на характеристики определяется по формуле:

где Nexi и nxi – текущее значения эффективной мощности и частоты вращения.

при 1900 оборотов , Н м

Аналогично рассчитываем при других текущих значении частоты вращения коленчатого вала. Полученные значения заносим в таблицу 5.

Текущее значение qe на характеристики определяется по формуле:

где gен – удельный расход топлива при nн;

nxi, gexi – текущее значения частоты вращения и эффективного расхода топлива;

при 2000 об/мин г/кВт час

Аналогично рассчитываем при других текущих значении частоты вращения коленчатого вала. Полученные значения заносим в таблицу 5.

Текущее значение GT на характеристики определяется по формуле:

при 2000 об/мин кг/час

Аналогично рассчитываем при других текущих значении частоты вращения коленчатого вала. Полученные значения заносим в таблицу 5.

Часовой расход топлива Gт на регуляторной характеристики растет по прямой от минимального значения Gт.х. соответствующего работе двигателя на режиме холостого хода (nхх) до минимального Gт.н. при nн. Часовой расход топлива определяется по формуле:

кг/час

Таблица 5 - Значения параметров регуляторной характеристики
