Расчет автодороги

5.

6. Расчет виража

1) Переход от двускатного поперечного профиля к односкатному осуществляется путем вращения внешней половины верха земляного полотна вокруг оси проезжей части до достижения односкатного поперечного профиля с уклоном iпр при двускатном профиле. А затем вращением всего верха земляного полотна вокруг оси проезжей части до необходимой величины поп

еречного уклона на вираже.

2) Переход от нормального уклона внешней обочины Ра прямолинейном участке дороги к уклону проезжей части производится на протяжении 10м. до начала переходной кривой НПК

iд=

b-ширина проезжей части

iд=‰

iд=2,33<3‰

3) Если iд<3‰ то на участке перехода от двускатного поперечного профиля к односкатному с уклоном равным уклону проезжей части на прямолинейном участке дополнительный продольный iд=3‰ Тогда длина участка перехода x от двускатного поперечного уклона к односкатному с i=iпр на прямолинейном участке определяется по формуле

x=b*iпр/iд=7*20‰/3‰=46,6м.

4) находим уклоны

(через каждые S=10м.)

iвнеш=2*S*iпр/x-iпр

сечение S=0 iвнеш=-20‰

сечение S=10м. iвнеш=‰

сечение S=20м. iвнеш=‰

сечение S=30м. iвнеш=‰

сечение S=40м. iвнеш=‰

сечение S=46,6м. iвнеш=‰

5) На внутреннем участке (ч/з каждые S=10м.)

iвутр=(S-x)*(iв-iпр)/Lк-x+iпр

при S=50м. iвнеш=‰

при S=60м. iвнеш=‰

при S=70м. iвнеш=‰

при S=80м. iвнеш=‰

при S=90м. iвнеш=‰

при S=100м. iвнеш=‰

при S=110м. iвнеш=54,5‰

при S=120м. iвнеш=‰

6) Определим уширение проезжей части с внутренней стороны проезжей части за счет внутренней полосы

∆b'=S*∆bn/Lк

∆bn=∆b*n/2

при S=0м. ∆b'=

при S=10м. ∆b'=

при S=20м. ∆b'=

при S=30м. ∆b'=

при S=40м. ∆b'=

при S=50м. ∆b'=

при S=60м. ∆b'=

при S=70м. ∆b'=

при S=80м. ∆b'=

при S=90м. ∆b'=

при S=100м. ∆b'=

при S=110м. ∆b'=

при S=120м. ∆b'=

7) c''=c-∆b'=2.5-0.5=2.0м.

c''-ширина внутренней обочины

c-ширина обочины

∆b'-уширение проезжей части.

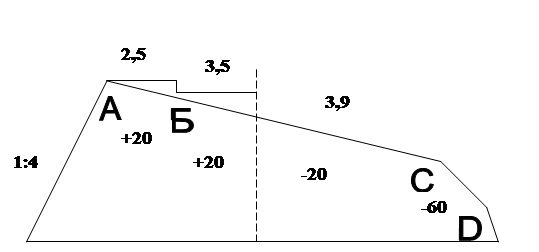

8) Превышение оси над бровкой земляного полотна.

H0= c*iоб+0.5*b*iпр

iоб- уклон обочины (60‰)

iпр-уклот проезжей части (20‰)

Н0=2,5*0,06+0,5*7*0,02=0,15+0,07=0,22м.

9) Нс=Н0-iпр(0,5*b+∆b')=0.22-0.02(0.5*7+0.4)=0.142м.

10) Нд=Нс- iоб*с''=0,142-0,06*2=0,022м.

11) Превышение внешней кромки проезжей части.

Нb=Н0+0,5b*i H0=100.00

h=3.5*0.020=0.07м.=>Нb=100.00+0.07=100.07м.

h=2.5*0.020=0.05м.=>Нa=100.07+0.05=100.012м

h=3.95*0.020=0.078м.=>Нc=100.00-0.078=99.992м

h=2.1*0.060=0.126м.=>Нd=99.992-0.126=99.796м

∆H=Ha-H0=100.012-100.0=0.12м.

Ведомость расчета виража

Расчет проектных отметок.

Для ПК0

L=350 м. –от вершины кривой
