Проект реконструкции моторного участка с разработкой технологического процесса на восстановление коленчатого вала автомобиля ГАЗ-53А

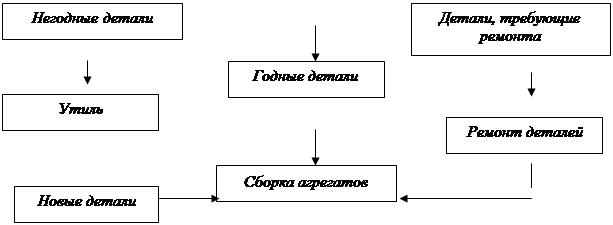

На рисунке 1 представлена схема оборота изношенных деталей , их деффектовка, контроль, направление на восстановление. Технологический процесс ТР агрегатов и узлов автомобилей осуществляется в следующем порядке. После наружной очистки согласно технологическим картам агрегаты и узлы разбирают на отдельные детали, которые поступают далее в зону мойки. Чистые детали подвергают дефектовке, в процесс

е которой выявляют необходимость ремонта и замены основных деталей. На сборку поступают годные и отремонтированные детали, а также новые детали со склада запасных частей. Агрегаты и узлы собирают на специальных стендах, где одновременно выполняют их контроль и регулировку. После сборки агрегаты и узлы, кроме двигателей, направляют на стеллажи готовой продукции или непосредственно в зону ТР для установки их на автомобиль.

	Наружная мойка деталей
		Разборка
			Мойка

Рис.2. Схема организации технологического процесса ТР агрегатов и узлов автомобилей.

1.2.1. Назначение участка.

Участок предназначен для ремонта агрегатов и узлов автомобиля, которые в процессе эксплуатации изнашиваются или выходят из строя.

1.2.2. Режим работы.

Участок работает в одну смену с пятидневной рабочей неделей. Принятые годовые фонды времени рабочих приведены в таблице 1

Таблица 1. Годовые нормы времени.

Действительный годовой фонд оборудования принимается:

Фдо = 2025 час.

1.2.3.Расчёт годовой производственной программы участка.

По Таблице 3.[1. стр.17] удельная трудоёмкость для данного участка равна Туд = 12,87 чел-ч.

По Таблице 5.[1. стр. 18] для программы 300 единиц ремонта следует принять поправочный коэффициент К=1,28

Годовая трудоемкость участка рассчитывается по формуле:

Туч=Туд*N* K (1)

где Туд - Удельная трудоёмкость.

N - Количество ремонтов по заданию.

К - Поправочный коэффициент.

Туч = 12,87 * 300 * 1,28 = 4942,08 чел-час

1.2.4.Расчёт состава работающих.

Явочноё количество рабочих рассчитывается по формуле:

mяв=Туч/Фнр (2)

где mяв - Явочное количество производственных рабочих.

Туч - Годовая трудоёмкость работ по участку.

Фнр - Номинальный годовой фонд времени рабочего.

mяв = 4942.08 / 2070 =2.39 чел.

принимаем 2 человека.

Списочное количество рабочих рассчитывается по формуле:

mсп=Туч / Фдр (3)

где Туч - Годовая трудоёмкость работ по участку.

Фдр - Действительный годовой фонд времени рабочего.

mсп = 4942,08 / 1840 = 2,69 чел.

принимаем 3 человека.

Количество вспомогательных рабочих и ИТР рассчитывается по формуле:

mвс=0,12* mсп (4)

где mсп - Списочное количество рабочих

mвс = 0,12*3 = 0,36

вспомогательные рабочие на участке не предусмотрены.

mитр=0,06* (mсп + mвс) (5)

где mсп - Списочное количество рабочих

mвс - Количество вспомогательных рабочих

mитр = 0,06*(3 + 0,36) = 0,2

ИТР на участке не предусмотрены.

Таблица 2. Состав рабочих
