Песочная система тепловоза

При отсутствии воды в испытуемой пробу нефтепродукта индикаторная бумага не изменит цвета и останется голубой, а при наличии воды бумага станет розовой.

Индикаторная бумага после просушивания может применяться для испытаний неоднократно. Значительное внимание деповские лаборатории уделяют контролю качества песка, применяемого на локомотивах. Для этого от каждой партии песка, прибывшей из ка

рьера в локомотивное депо, отбирается контрольная проба для испытания на зерновой минералогический состав. Из пескосушилки не менее 2 раз в месяц отбирают контрольную пробу для испытания на влажность и зерновой состав. Из песочниц локомотивов пробы для испытания песка на влажность берут при неисправной работе песочниц ( по причине забивания песочных труб ) и выборочно не менее чем от трех локомотивов каждый месяц.

В лаборатории выполняются также анализы и других материалов.

Помещение лаборатории оборудуется вентиляцией, отоплением, водопроводом, канализацией, осветительной и силовой электросетями, приборами и установками для анализа дизельного топлива, смазочных материалов, песка, воды.

Система ремонта

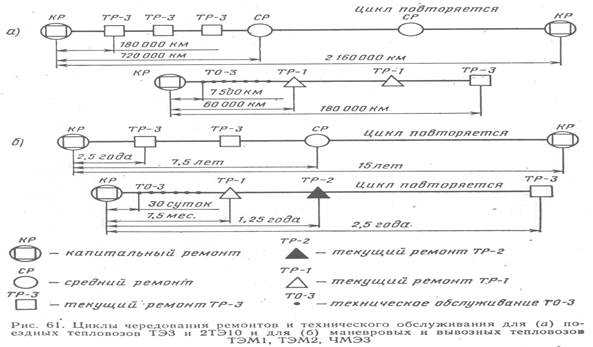

Виды ремонта электровозов, тепловозов и моторвагонного подвижного состава в соответствии с государственными стандартами и приказом МПС установлены следующие:

текущие ТР-1, ТР-2, ТР-3 – для контроля и исправления неисправностей путем замены или восстановления быстроизнашивающихся деталей, а также испытаний и регулировок, гарантирующих работоспособность подвижного состава между соответствующими видами ремонта;

средний - для восстановления эксплуатационных характеристик подвижного состава путем ремонта или замены изношенных или поврежденных узлов или деталей с устранением обнаруженных неисправностей, производится частичная смена изоляции электрических машин. При среднем ремонте локомотива может производится капитальный ремонт отдельных его агрегатов, узлов и деталей;

капитальный – для восстановления исправности и полного или близкого к полному ресурса локомотивов и моторвагонного подвижного состава. Капитальный ремонт заключается в полной разборке и дефектации, в замене или ремонте всех, в том числе и базовых агрегатов, узлов и деталей, сборке, регулировке и испытании; производится полная смена изоляции электрических машин.

При капитальном ремонте локомотива его отдельные агрегаты, узлы и детали могут ремонтироваться в объеме среднего ремонта.

Объемы ремонтных работ при текущем, среднем и капитальном ремонтах регламентируется правилами и инструкциями, утвержденными МПС.

Техническое обслуживание ТО-3, текущие ремонты ТР-1, ТР-2, ТР-3 выполняются в основных локомотивных депо; средний и капитальный ремонты – на локомотивных заводах за счет амортизационных отчислений, предназначенных для капитального ремонта. Средний ремонт может выполняться и в крупных, хорошо оснащенных депо.

Типы деповских зданий и их сравнительная оценка

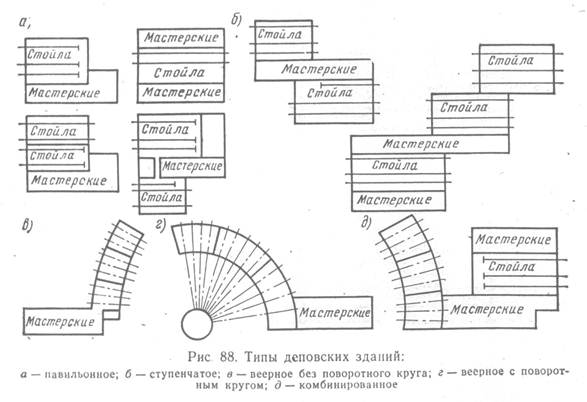

По конфигурации и взаимному расположению стойл и мастерских различают следующие основные типы зданий (рис. 88): павильонное (а), ступенчатое (б), веерное без поворотного круга (в), веерное с поворотным кругом (г), комбинированное (д).

Первые два типа зданий прямоугольные. В зависимости от числа стоил здания такого типа могут состоять из нескольких секций. Каждая секция обычно имеет по два или три пути.

Наиболее дешевые по стоимости постройки павильонные здания. Они применены как для тепловозов, так и для дизель-поездов. Для них требуется наименьших размеров строительная площадка, обеспечивается удобное и близкое взаимное расположение ремонтных стоил и производственных отделений, сокращаются расходы на содержание здания за счет меньшего периметра наружных стен и оконных проемов.

Весьма распространенным для тепловозов и дизель- поездов типом являются ступенчатые здания, при которых отдельные секции смещены относительно друг друга в продольном направлении и построены с небольшим заходом одна за другую, что удобно для внутреннего сообщения. Ступенчатые здания можно расположить на узкой площадке. В этих зданиях хорошее естественное освещение цехов, однако большой периметр наружных стен и наличие ворот в противоположных торцевых стенах приводят к большим расходам на отопление.

Новые веерные здания для тепловозных депо не строят. Неудобство их заключается в трудностях установки мостовых кранов для обслуживания всей площади стойловой части цеха, а также в наличии суживающихся междупутий, усложняющих организацию ремонтных работ.

В настоящее время локомотивные депо и их ремонтные участки сооружают с учетом унификации основных зданий для тепловозов, дизель-поездов и электровозов.

Противопожарное оборудование

Для тушения пожара на каждой секции тепловоза предусмотрены противопожарные средства: автоматическая пожарная сигнализация, противопожарная установка, настенные огнетушители, тара с песком, ведро и совок.

Автоматическая пожарная сигнализация предназначена для обнаружения загорания на тепловозе и оповещения об этом световым и звуковым сигналами. Пожарная сигнализация срабатывает при температуре 85*С и выше.

В качестве датчиков пожарных извещателей используются терморезисторы встроенные в специальный кожух и защищенные от механических повреждений крышкой с отверстиями.

Датчики установлены в наиболее опасных в пожарном отношении местах аппаратной камеры и дизельного помещения. Питание схемы пожарной сигнализации осуществляется от аккумуляторной батареи через автоматический выключатель. Терморезисторы (19шт.) соединены в две параллельные группы, каждая из которых подключена к своему реле.

При повышении температуры воздуха в дизельном помещении или в аппаратной камере сопротивление соответствующего терморезистора резко уменьшается, тем самым ток, проходящий по реле, увеличивается и реле срабатывает. Своими замыкающими контактами реле включает сигнальные лампы в обеих кабинах и на сигнальной коробке, а также звуковой сигнал. Другими замыкающими контактами реле шунтирует цепь датчиков предохраняя тем самым терморезисторы от перегрева.

Прекращение подачи светового и звукового сигналов о пожаре производится путем нажатия кнопки «Отпуск пожарной сигнализации». При этом происходит разрыв цепи, шунтирующей датчики, и если температура снизилась, после отпуска кнопки схема приходит в исходное положение. Для контроля исправности электрических цепей пожарной сигнализации каждой группы в сигнальной коробке и на пультах имеются кнопки « Контроль пожарной сигнализации», при нажатии которых имитируется срабатывание извещателей с соответствующей сигнальной реакцией.

Расположение противопожарного оборудования на тепловозах примерно одинаковое. Например, на тепловозе ТЭП70 в каждой кабине, а также в тамбуре возле передней кабины, рядом с левой входной дверью находятся по одному углекислому огнетушителю ОУ-5.Один пенный огнетушитель ОХП-10 висит в дизельном помещении на стенке шахты холодильника.
