Самоходный стреловый кран
Содержание
Введение
1. Описание машины
2. Описание и работа рабочих органов
2.1 Ходовая часть
2.2 Поворотная платформа
2.3 Стреловое оборудование
2.4 Гидравлическое оборудование крана
3. Расчет механической части
Заключение
Список литературы
Введение
Грузоподъёмные машины – это машины циклического действия, предназначенные для подъ
ёма и перемещения грузов на небольшие расстояния в пределах определенной площадки.
Грузоподъёмные машины разнообразны по принципам действия, назначению, исполнению, конфигурации обслуживаемой площади.
Наибольшее распространение имеют машины общего назначения, универсальные, предназначенные для выполнения только подъёмно-транспортных операций. В частности, к таким устройствам относят самоходные гусеничные и пневмоколесные краны общего назначения.
Их преимущество перед остальными видами кранов проявляется в высокой мобильности устройств: возможности быстрого перемещения грузоподъемного механизма с одного места на другое, возможность использования на практически любом грунтовом основании без существенной подготовки, достаточно компактные размеры. Их недостатки: ограниченная грузоподъемность и размеры.
В данной работе рассмотрен самоходный стреловый кран с грузоподъемностью 50 тонн.
1. Описание машины
Стреловой самоходный полноповоротный кран на специальном шасси автомобильного типа КШТ-50.01 (рис. 1) предназначен для выполнения строительно – монтажных, погрузочно – разгрузочных, аварийно – восстановительных работ на рассредоточенных объектах.
Может работать с основным крюком на телескопической стреле длиной от 10,6 м до 34,5 м; вспомогательным крюком при установке удлинителей 9,5м или 16м.
Работа крана в соответствии с грузовыми характеристиками только при работе на выносных опорах.
Основные технические характеристики представлены в таблице 1.
Таблица 1.
Технические характеристики КШТ-50.01.
Показатель | Значение показателя |
Максимальная грузоподъёмность главного подъёма (стрела 10,6м), т |
50 |
Максимальный грузовой момент (стрела 10,6м), кН∙м |
1470 |
Допустимая скорость ветра на высоте 10м, м/с стрела до 26,5м стрела до 34,5м стрела с удлинителем |
14,2 12,0 10,0 |
Допустимая скорость ветра при нерабочем состоянии, м/с |
27 |
Допустимый уклон площадки для установки крана, при работе на выносных опорах, % (градусов) |
5,2 (3) |
Максимальная глубина опускания крюка (стрела 10,6м), м при кратности полиспаста 12 при кратности полиспаста 6 |
4 16 |
Показатель |
Значение показателя |
Максимальный груз, при котором могут выдвигаться секции телескопической стрелы, т длина стрелы 10,6 - 21м длина стрелы 21 – 26,5м |
8,0 5,5 |
Скорости подъёма-опускания груза м/мин при кратности полиспаста 12 при кратности полиспаста 6 |
4,0 - 10,0 8,3 – 20,0 |
Максимальная скорость передвижения крана, км/ч своим ходом на буксире |
70 20 |
Время полного изменения вылета, с |
60 |
Удерживающий момент со стрелой 10,6м, кН∙м |
986,3 |
Опрокидывающий момент со стрелой 10,6м, кН∙м |
797,9 |
Масса крана в заправленном состоянии, т |
39,6 |
Габаритные размеры крана в транспортном положении, м |
13,2 х 2,5 х 3,7 |
Радиус описываемый поворотной частью, м |
3,8 |
Расход дизельного топлива при передвижении, на 100км, л при крановой работе в час, л |
70,0 12,5 |
Гидрооборудование: Рабочее давление, МПа Удельный расход рабочей жидкости, л/моточас |
20 0,5 |

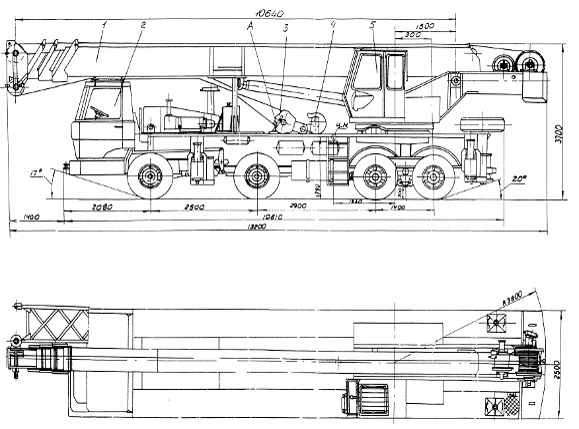

Общий вид и основные размеры крана в транспортном положении приведены на рисунке 1.
Рис. 1. Общий вид крана КШТ-50.01 в транспортном положении.
1 – стрела; 2 – ходовая часть; 3 – крюковая подвеска 50т; 4 – шкворень; 5 – платформа поворотная; 6 – сменное стреловое оборудование (на рисунке показана часть удлинителя стрелы).
Основные составные части:
- ходовая часть;
- поворотная платформа;
- телескопическая стрела;
- сменное стреловое оборудование.
Ходовая часть – 4-х-осное шасси автомобильного типа. На шасси устанавливают насосы гидросистем.
Поворотная платформа служит базой для установки крановых механизмов. Механизмы на платформе приводятся в действие при помощи аксиально-поршневых гидродвигателей и гидроцилиндров, питающихся от насосов расположенных на шасси. Применение гидроприводов обеспечивает широкие диапазоны регулирования.
Телескопическая стрела – 4-х секционная с регулируемой длиной от 10,6 м до 34,5 м. Стрела обеспечивает выдвижение при наличии груза на крюке, что увеличивает возможности крана.
Сменное стреловое оборудование: удлинители 9,5 м и 16 м, увеличивают высоту подъема и пространство под стрелой, что позволяет поднимать грузы больших габаритов.
2. Описание и работа рабочих органов
2.1 Ходовая часть

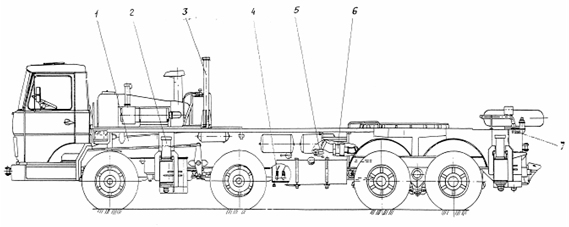

Ходовая часть – шасси автомобильного типа 6923 – 0000010 - это 4-хосное колесное шасси. Общий вид колесного шасси представлен на рис. 2.
1 – шасси 6923-0000010; 2 – опоры выносные; 3 – стойка поддерживающая; 4 – гидрооборудование; 5 – вал карданный привода установки; 6 – редуктор; 7 – гидрораспределитель выносных опор.
Шасси оснащено выносными опорами, поддерживающей стойкой и гидрооборудованием: масляным баком, гидропанелью, гидрораспределителями выносных опор, гидрооборудование опор, редуктор привода насосов и тремя гидронасосами.
