Организация работ по ТО рулевого управления автомобиля КамАЗ-5320

К рулевому колесу автомобиля предъявляются требования по надежности его крепления к рулевой колонке и надежности крепления оплетки рулевого колеса к ободу при ее наличии. Сочленение рулевого колеса с рулевой колонкой и моменты затяжки резьбовых соединений должны соответствовать техническим требованиям. Рывки и заедания при вращении колеса во всем диапазоне угла поворота не допускаются.

Инте

гральной характеристикой состояния рулевого управления является суммарный люфт рулевого колеса. Его значения не должны превышать:

для легковых автомобилей и созданных на базе их агрегатов грузовых автомобилей и автобусов . 10°

для автобусов . 20°

для грузовых автомобилей . 25°

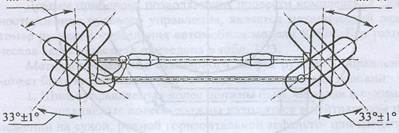

Максимальный поворот рулевого колеса не должен ограничиваться никакими устройствами кроме тех, что предусмотрены конструкцией автомобиля. Его значения должны соответствовать требованиям завода-изготовителя прежде всего по параметру максимального угла поворота управляемых колес. Так, например, для автомобиля ГАЗ-33021 («Газель») наибольшие углы поворота управляемых колес (рис. 3.1) должны составлять от 43 до 45° и от 32 до 34° для наружного и внутреннего колес соответственно.

44°±144°±1

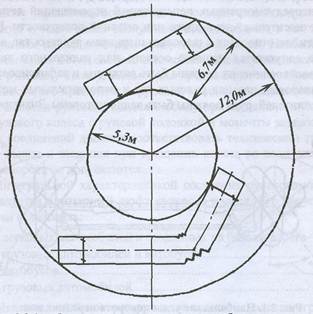

Для некоторых групп автомобилей могут нормироваться другие показатели, тесно связанные с углом поворота управляемых колес. Так, для автобусов согласно ГОСТ 27815-88 (Правила ЕЭК ООН № 36) «Автобусы. Общие требования к безопасности конструкции» нормируется их маневренность. Требования состоят в том, что при движении на повороте в любом направлении (рис. 3.2) автобус должен полностью вмещаться (по наиболее выступающей точке кузова или бампера) в окружность радиусом 12 м.

Рис. 4.2 Требования к маневренности автобусов при повороте

Важным требованием к рулевому управлению является отсутствие непредусмотренных конструкцией перемещений деталей и узлов относительно друг друга или опорной поверхности. В особенности это относится к шаровым шарнирам рулевых тяг, в которых не допускается наличие осевого или радиального люфтов. Резьбовые соединения должны быть затянуты и зафиксированы, а гайки шаровых пальцев рулевых тяг и исполнительных механизмов усилителей руля должны быть зашплинтованы. Значения моментов затяжки резьбовых соединений содержит документация по технической эксплуатации и ремонту.

Детали, применяемые в рулевом механизме и приводе, не должны иметь следов остаточной деформации, трещин и других дефектов.

Автомобили, оснащенные усилителями рулевого управления, имеют дополнительные требования к безопасности. Рулевое колесо такого автомобиля при работающем двигателе не должно самопроизвольно поворачиваться от нейтрального положения. Применяемая рабочая жидкость в системе усилителя должна соответствовать требуемой заводом — изготовителем автомобиля, ее количество в резервуаре должно быть достаточным. Подтекание рабочей жидкости не допускается. Натяжение ремня привода насоса усилителя рулевого управления должно соответствовать требованиям руководства по эксплуатации.

Значение параметров, которые должны развивать элементы системы усилителя рулевого управления, приведены в руководстве по эксплуатации конкретной модели автомобиля. Так, насос усилителя руля автомобилей семейства КамАЗ должен удовлетворять условиям:

• подача при частоте вращения вала насоса 600 мин-1 должна быть не менее 9 л/мин;

• давление в нагнетательных полостях насоса при частоте вращения вала 600 мин"1 и перекрытом выходном отверстии должно быть 8334 .8826 кПа.

Насос усилителя руля автомобиля ЗИЛ-431410 может быть признан технически исправным и пригодным для эксплуатации, если удовлетворяет условиям:

• подача при частоте вращения вала насоса 600 мин-1 должна быть не менее 8,5 л/мин;

• давление, развиваемое насосом на линии нагнетания, при частоте вращения вала 600 мин-1 должно быть 6500 .7500 кПа.

5. Характеристики услуг по ТО и ремонту рулевого управления, подтверждаемые при сертификации
