Краткое описание устройства и ремонта коробки передач автомобиля ГАЗ 3110

Рис. 107. Механизм переключения передач четырехступенчатой коробки передач: I -прокладка; 2-рукоятка; 3 -крышка коробки передач; 4 - скоба; 5 -шайба; 6- болт; 7 -втулка запорная; 8 -подушка; 9 - втулка распорная; 10- конус; I1 - рычаг - верхняя часть; 12 - уплотнитель; 13 - колпак; 14 - прокладка; 15 - седло; 16 - пружина;

17 - рычаг - нижняя часть; 18 - пружина; 19 - шарик, 20 - стопорный палец штока включения III и IV передач; 21 - прокладка; 22 - пробка; 23 - штифт; 24 - предохранитель включения I и II передачи заднего хода; 25 - пружина предохранителя I и II передач; 26 - заглушка; 27 - заглушка; 28 - шток включения I и II передач; 29 - шток включения III и IV передач; 30 - шток включения заднего хода; 31 - плунжер; 32 - прокладка; 33 - головка штока включения I и II передач; 34 - головка штока включения Ш и 1Упередач; 35 - шайба; 36 - болт; 37 - поддон; 38 - шайба; 39 - винт; 40 - пружина предохранителя заднего хода; 41 - головка штока включения заднего хода; 42 - прокладка; 43 - выключатель света фонаря заднего хода; 44 - вилка включения I и II передач; 45 - вилка включения заднего хода; 46 - рычаг включения заднего хода в сборе; 47 - сухарь рычага включения заднего хода; 48 - чехол защитный; 49 - вилка включения III и IV передач

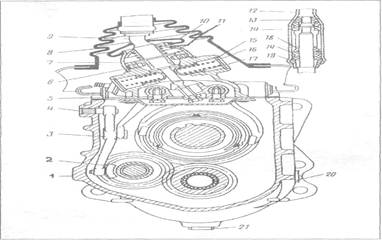

Рис. 108. Механизм переключения передач и поперечный разрез коробки передач: 1 - картер; 2 -сухарь; 3 - рычаг; 4 - ось рычага; 5 - стопорный болт 6 -штифту 7 - колпак; 8 уплотнитель пола; 9 - нижняя часть рычага переключения передач; 10 - защитный уплотнитель коробки передач; 11 - седло пружины; 12 - верхняя часть рычага переключения передач; 13 - пластмассовый упорный конус; 14 - резиновые подушки; 15 - заглушки; 16 -пружина; 17 - предохранитель; 18 - пластмассовая распорная втулка; 19 -пластмассовая запорная втулка; 20 - пробка маслоналивного отверстия; 21 - пробка маслосливного отверстия

Рис. 109. Картер и удлинитель со вторичным валом четырехступенчатой коробки передач: 1,18 - болт; 2,15,27 - гроверная шайба; 3,5,23 - прокладка; 4 - крышка подшипника; 6 - картер коробки передач; 7 - пробка; 8,24,28 - шпилька; 9 - удлинитель со вторичным валом в сборе; 10 - вал вторичный в сборе; 11 - сапун в сборе; 12 - удлинитель; 13 - сальник в сборе; 14,26 - гайка; 16 - шестерня ведомая привода спидометра; 17 - стопор; 19 - штуцер гибкого вала привода спидометра в сборе; 20 - втулка; 21 - кольцо унлотнительное; 22 - штуцер; 25 - штифт

3. РЕМОНТ

Снятие коробки передач производится в следующем порядке:

установить автомобиль на эстакаду, подъемник или смотровую яму, чтобы обеспечить удобный доступ к коробке передач снизу;

отсоединить от коробки рычаг переключения передач, для чего изнутри кузова поднять наружный резиновый уплотнитель пола, снять резиновый защитный уплотнитель с колпака горловины механизма переключения передач, отвернуть колпак и вытащить рычаг из горловины вверх;

слить масло из коробки передач;

отсоединить от коробки передач карданный вал, выполняя указания по снятию карданного вала;

отсоединить от коробки передач гибкий вал привода спидометра и провода выключателя света заднего хода;

отвернуть два болта крепления рабочего цилиндра к картеру и поднять вверх рабочий цилиндр с толкателем, не отсоединяя его от трубопровода;

1. Затрудненное переключение передач

а) неполное выключение сцепления, наличие воздуха в гидроприводе выключения сцепления или недостаток жидкости в главном цилиндре выключения;

б) ослабление затяжки стопорных болтов головок или вилок механизма переключения;

в) заусенцы на внутренней поверхности зубьев муфт включения передач:

г) разбиты отверстия под штифты в горловине механизма переключения

2. Нарушение синхронизации включения переднего хода - передачи включаются с треском

а) износ резьбы конической поверхности блокирующего кольца синхронизатора; снять коробку передач с автомобиля. Снять механизм переключения и проверить щупом зазор между блокирующим кольцом и прямозубым венцом. Если зазор менее 0,3 мм, то установить новый комплект шестерни и блокирующего кольца или новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее

б) деформация блокирующего кольца (кольцо не "закусывает" на конусе при нажатии и повороте от руки)

Установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее

3. Самопроизвольное выключение передач

а) ослабление затяжки гаек крепления коробки передач к картеру сцепления или гаек крепления удлинителя к картеру коробки передач;

б) износ торцов и поверхности наружных зубьев скользящей муфты-шестерни Т и II передач, промежуточной шестерни заднегохода, венца передачи заднего хода на блоке шестерен

в) износ торцов зубьев муфт включения передач или износ зубьев шлицевого венца на шестернях I, II, III передач или на первичном валу;

г) ослабление пружин фиксаторов

Затянуть гайки

Заменить изношенные детали

Заменить изношенные детали

Установить пружины с нагрузкой 6±0,3 даН (6+0,3 кто) при сжатии до 21 мм

4. Шум в коробке передач

а) износ подшипников;

б) поломка зубьев шестерен;

в) износ или выкрашивание рабочей поверхности зубьев шестерен;

г) пониженный уровень масла в картере;

д) нарушена соосность коленчатого вала и картера сцепления

Заменить подшипники

Заменить поврежденные шестерни

Заменить поврежденные шестерни

Восстановить нормальный уровень масла

Проверить и восстановить соосность (см. раздел "Ремонт двигателя")

5. Течь масла из коробки передач

а) износ манжет удлинителя;

б) износ сталебаббитовой втулки фланца удлинителя;

в) загрязнение сапуна или его повреждение;

г) негерметичность пробок картера и удлинителя;

д) негерметичность заглушек и пробок фиксаторов механизмапереключения передач;

е) ослабление креплений передней крышки, механизма переключения передач и удлинителя;

ж) повреждение прокладок крышек или наличие забоин на привалочных поверхностях

Заменить манжеты

Заменить фланец или запрессовать в него и расточить новую втулку

Очистить сапун от грязи или заменить новым

Восстановить герметичность пробок

Восстановить герметичность заглушек и пробок

Затянуть болты и гайки креплений

Заменить прокладки, зачистить забоины и притереть привалочные поверхности

вынуть вилку выключения сцепления;

снять соединительный кронштейн подвески трубы глушителя;

отсоединить поперечину от кронштейнов лонжеронов;

отвернуть гайки шпилек крепления коробки передач

к картеру сцепления и снять коробку передач вместе с подшипником выключения сцепления;
