Краткое описание устройства и ремонта коробки передач автомобиля ГАЗ 3110

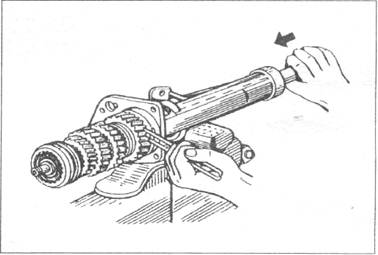

Рис. 114. Демонтаж вторичного вала

Рис. 115. Утапливание штифта при снятии упорной шайбы шестерен II передачи включения III и IV передач и снять головку со штока. При затрудненном снятии головки следует вставить для упора распорку между зад

ним торцом вилки включения III и IV передач и бобышкой и сбить головку со штока (рис. 116);

Отвернуть стопорный болт вилки включения III и IV передач и снять вилки со штока, передвинув шток в среднее положение. При затрудненном снятии вилки следует проложить до упора распорку между торцом вилки и бобышкой, выбить шток из вилки, установить его в среднее положение;

передвинуть шток включения I и II передач в переднее положение, отвернуть стопорный болтголовки включения I и II передач и снять головку со штока. При затрудненном снятии головки следует поступить так же, как при снятии головки со штока включения III и IV передач;

передвинуть шток в заднее положение, затем вывернуть пробку, вынуть пружину и шарик фиксатора;

отвернуть стопорный болт вилки включения I и II передач, выбить шток из вилки и снять вилку;

выбить штоком заглушку в заднем торце крышки механизма переключения передач и вынуть шток (рис. 117);

вынуть стопорный плунжер из механизма переключения;

передвинуть шток включения передачи заднего хода в переднее положение, отвернуть стопорный болт головки включения заднего хода и снять головку со штока. При затрудненном снятии головки следует поступить так же, как и при снятии головки со штока включения III и ГУ передач;

передвинуть шток включения передачи заднего хода в заднее положение до упора торца вилки в стенку механизма переключения передач;

вывернуть пробку, вынуть пружину и шарик фиксатора;

отвернуть стопорный болт вилки включения передачи заднего*хода, выбить шток из вилки, снять вилку, выбить штоком заглушку в заднем торце механизма переключения передач и вынуть шток;

вынуть стопорный плунжер из механизма переключения;

вывернуть пробку, вывернуть пружину и шарик фиксатора штока включения III и IV передач;

выбить штоком заглушку в заднем торце механизма переключения, вынуть шток со стопорным пальцем, затем вынуть стопорный палец.

Штифты в горловине крышки коробки, а также пружины и предохранители без надобности вынимать не следует. Если предохранители заедают и плохо возвращаются под действием пружин, следует выбить заглушки и вынуть пружины и предохранители механизма пе7 реключения передач.

Разборка рычага переключения передач производится в следующем порядке:

отвернуть рукоятку и снять уплотнитель пола кузова;

выдернуть шилом пластмассовую запорную втулку 19 (см. рис. 107) и вынуть нижнюю часть рычага 9 переключения передач из верхней;

снять резиновые и пластмассовые детали антивибрационного устройства;

снять уплотнитель колпака, колпак, седло пружины и пружину.

5. ОСМОТР И КОНТРОЛЬ

После разборки детали коробки передач необходимо тщательно промыть и подвергнуть внимательному осмотру для определения разрывов прокладок, забоин и рисок на привалочных поверхностях; смятия и выработки в гнездах под подшипники, оси, штоки и сферическую головку рычага; трещин на картере и крышках; повреждения рабочей кромки сальника уплотнителя; задиров на стале-баббитовом подшипнике удлинителя, сколов и выкрашивания на боковых поверхностях и торцах зубьев шестерен; питтинга на роликах, передней шейке вторичного вала, оси блока шестерен; задиров на упорных стальных и бронзовых шайбах и отверстиях в шестернях; погнутости вилок и штоков механизма переключения; значительных износов на лапках вилок переключения; задиров и заусенцев на штоках; разбалтывания штифтов и смятия отверстий под них в горловине механизма переключения передач. Поврежденные детали необходимо заменить.

6. СБОРКА

Сборку коробки передач необходимо производить в последовательности, обратной разборке.

При сборке необходимо учитывать следующее. Каждая пара шестерен подбирается на заводе по шуму, поэтому замена шестерен может вызвать некоторое увеличение шума коробки передач.

При подборе блокирующих колец к конусам шестерен I, II, III передач и первичного вала необходимо обратить внимание на то, чтобы кольца плотно, без качания, сидели на конусах, и при нажатии и повороте от руки хорошо "закусывали" на конусах. Кольца необходимо притереть к конусам; поверхность контакта кольца с конусом должна быть не менее 80%. Осевой зазор между торцом блокирующего кольца и торцом прямозубого венца на шестернях I, II, III передач и на первичном валу для новых деталей должен быть в пределах 0,8-1,4 мм.

Осевые зазоры шестерен I, И, III передач должны быть в пределах 0,15-0,35 мм, причем осевой зазор шестерен I и II передач обеспечивается конструктивно и не требует регулировки. Осевой зазор шестерни III передачи регулируется подбором и установкой стопорного кольца ступицы III и IV передач требуемой толщины (1,7-0,12 или 2+0,04-0,12 мм).

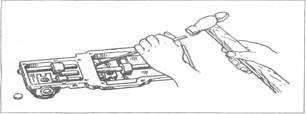

Рис. 116. Снятие головки штока включения III и IV передач

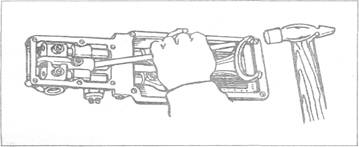

Рис. 117. Демонтаж штока включения I и II передач

Ступицы муфт переключения переднего хода напрессовать на вторичный вал в сборе с муфтами, сухарями и пружинками синхронизаторов. При постановке ступиц на вал необходимо подобрать возможно более плотную посадку.

Муфта переключения, собранная со ступицей, должна иметь боковой зазор в шлицах 0,01-0,05 мм; этот зазор необходимо получить индивидуальным подбором, обеспечив при этом легкое осевое перемещение деталей. Отогнутые концы обеих пружинок синхронизаторов должны быть расположены в одном сухаре, а витки пружинок должны быть направлены в разные стороны (рис. 118).

Разноразмерность диаметров роликов подшипника переднего конца вторичного вала, а также роликов подшипников блока шестерен должна быть в пределах 0,005 мм.

Шариковые подшипники следует напрессовать на валы, прикладывая усилие только к внутреннему кольцу шарикового подшипника с использованием оправки 7823-5625 (см. рис. 317).

Все детали коробки передач должны быть смазаны тонким слоем трансмиссионного масла; для удобства сборки допускается смазка роликового подшипника переднего конца вторичного вала, упорных шайб промежуточного и вторичного валов, роликов подшипников блока шестерен, шариковых подшипников, сухарей и других деталей слоем солидола или консталина. Новые подшипники следует устанавливать в заводской консервации. Перед сборкой в обязательном порядке смазать солидолом или консталином сталебаббитовый подшипник удлинителя и кромку сальников.

При сборке коробки передач следует учитывать размеры деталей, допуски и посадки по табл. 10.
