Система питания дизеля

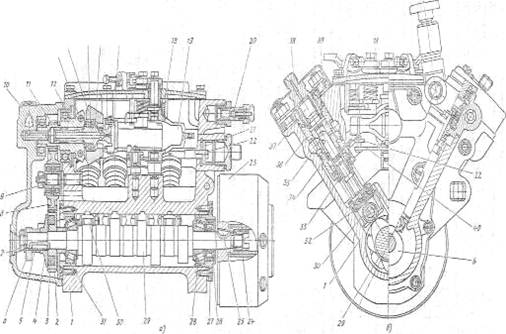

Рис. 8. Насос высокого давления дизеля автомобиля КамАЗ-5320:

а — продольный разрез; б — поперечный разрез; 1 — корпус; 2 — ведущая шестерня; 3 — сухарь; 4 — фланец ведущей шестерни; 5 и 25 — шпонки; 6 — эксцентрик привода топливоподкачивающего насоса; 7 и 24 — гайки; 3 — промежуточная шестерня; 9 — палец; 10 — крышка р

егулятора; 11 — шестерня регулятора' 12 — державка грузов; 13 — ось грузов; 14 — груз; 15 — упорный шарикоподшипник; 16— муфта; 17 — палец; 18 — верхняя крышка; 19 — рычаг пружины; 20 -L перепускной клапан; 21 — втулка рейки; 22 — рейка; 23 — муфта регулировки опережения впрыска топлива; 25 — самоподжимной сальник; 27 — крышка подшипника; 28 — роликоподшипник; 29 — кулачковый вал; 30 — ролик толкателя; 31.— упорная втулка; 32 — пита толкателя; 31 — пружина; 34 — плунжер; 35 — впускное отверстие; 36 — корпус секции; 37 — нагнетательные клапан; 33 — штуцер; 39 — гильза (втулка) плунжера; 40 — рычаг реек

Рис. 9. Насосная секция:

1 - кулачок распределительного вала; 2 — корпус насоса; 3 — ролик толкателя; 4 — толкатель; 5 — пята толкателя; 6 — тарелка пружины; 7 — пружина; 8 — опорная шайба; 9 — опорная втулка; 10 — плунжер; 11 — штифт; 12 — впускное отверстие; 13 — гильза плунжера; 14 — нагнетательный клапан; 15 — штуцер; 16 и 21 — уплотнительные кольца насосной секции; 17 — корпус насосной секции; 18 — шайба; 19 — спиральная канавка плунжера; 20 — перепускное отверстие; 22 — рейка; 23 — поворотная втулка плунжера

Форсунку на дизеле устанавливают в латунный стакан 24 головки 25 блока. Под торец накидной гайки 5 крепления распылителя установлена медная шайба 2, предотвращающая прорыв газов. Каждая форсунка укреплена скобой, имеющей лапки, которые опираются на буртик колпака 15. В месте соединения штуцера 20 форсунки с головкой блока и колпаком головки установлен резиновый уплотнитель 19. Накидная гайка 5 прижимает тщательно притертые поверхности торцов распылителя и корпуса 8 форсунки, обеспечивая необходимую герметичность соединения. Внутри корпуса форсунки проходит штанга 9, на верхнем конце которой закреплена тарелка 10. Пружина 11, упираясь одним концом в винт 12, а другим в тарелку 10, через штангу 9 прижимает иглу 1 к распылителю. В штангу с нижней стороны запрессован шарик 7 для плотной посадки иглы на седло. Винт 12 ввернут в стакан 13 пружины, закреплен от самоотвертывания контргайкой 14 и закрыт колпаком 15. В корпус 8 форсунки запрессовано два штифта 6 для правильной установки распылителя.

Топливо подводится к форсунке через штуцер 20 с сетчатым фильтром 18 и поступает по наклонному каналу 21 в кольцевую проточку 22 распылителя. Затем топливо по трем каналам 23 проходит в кольцевую полость 3, расположенную под утолщенной частью иглы. Топливо, поступающее в полость 3, находится под давлением, создаваемым насосом, и в свою очередь давит на нижний конус иглы. Сопла распылителя открываются тогда, когда давление топлива в полости 3 и на нижнем конце иглы превысит сопротивление пружины 11. В этот момент топливо впрыскивается в камеру сгорания. После впрыска топлива давление в полости 3 снижается и под действием пружины игла плотно садится на седло в распылителе.

Затяжку пружины 11 можно изменять регулировочным винтом 12 при Ослабленной контргайке 14. Более сильная затяжка пружины приводит к повышению давления и запаздыванию впрыска, а менее сильная — к уменьшению давления и опережению впрыска. Топливо, которое просочилось между иглой и распылителем, отводится в полость пружины, затем через отверстие в стакане 13 поступает в сливную трубку, соединенную с отверстием колпака 15 форсунки. Форсунка дизеля автомобиля КамАЗ-5320 устроена и работает аналогично рассмотренной.

Система подачи и очистки воздуха дизеля автомобиля КамАЗ-5320. На этом дизеле применен воздухоочиститель (рис. 11, а и б) без масла, двухступенчатый, с инерционной решеткой, автоматическим отсосом пыли и сменным фильтрующим элементом. Колпак 1 для забора воздуха установлен сзади кабины 9, а воздухоочиститель 5 укреплен к левому лонжерону рамы. Воздухоочиститель состоит из корпуса 10, фильтрующего элемента 11, крышки 17, соединенной с корпусом защелками 15. Фильтрующий элемент имеет два защитных кожуха (наружный 12 и внутренний 23), между которыми размещен гофрированный картон. Сверху и снизу фильтрующий элемент плотно закрыт двумя основаниями 18 и 22, выполненными из листовой стали и залитыми клеем, плотно соединяющим кожухи и фильтрующий картон.

При работе двигателя воздух через сетку в колпаке 1 проходит по трубам в воздухоочиститель 5. По входному патрубку 13 воздух попадает в первую ступень очистки с инерционной решеткой и резко изменяет направление. Крупные механические частицы отделяются от воздуха и под влиянием разрежения, которое передается через патрубок 6, отсасываются отработавшими газами в атмосферу. Для этой цели в выхлопной трубе двигателя установлен эжектор, соединенный трубопроводом с патрубком 6. Далее воздух проходит через микропоры картона (вторая ступень) и уже очищенный по трубе 7 поступает во впускной трубопровод 3 двигателя. Ориентировочный срок службы фильтрующего элемента около 1000 ч. Для оценки состояния фильтрующего элемента на левом впускном трубопроводе установлен индикатор 2. При засорении фильтрующего картона во впускном трубопроводе возрастает разрежение (более 700 мм вод. ст.), индикатор срабатывает и его красный флажок фиксируется напротив окна, указывая на необходимость замены или промывки фильтрующего элемента.

Система выпуска отработавших газов дизеля автомобиля КамАЗ-5320. Отработавшие газы по выпускным 2 (рис. 12) трубопроводам поступают в приемные трубы 3 и 4, которые соединены в тройнике 7. К глушителю 9 газы подходят по гибкому металлическому рукаву 8. В корпусе 14 глушителя есть три камеры 17, где газы расширяются, их давление и скорость уменьшаются, и по патрубку 15 газы выходят в атмосферу.

Рис. 10. Форсунки:

а — дизеля ЯМЗ-236; б — дизеля автомобиля КамАЗ-5320; 1 и 26 - иглы распылителей; 2 — медная шайба; 3 и 27 — кольцевые полости; 4 и 28 — распылители; 5 и 29 — накидные гайки; 31 и 6 — штифты; 7 — шарик; 8 и 33 — корпуса; 9 и 32 — штанги; 10 — тарелка пружины; 11 и 40 — пружины; 12 — регулировочный винт; 13 — стакан пружины; 14 — контргайка; 15 — колпак; 16 — прокладка; 17 и 37 — втулки; 18 и 36 — сетчатые фильтры; 19 — уплотнитель штуцера; 20 и 35 — штуцера; 21 и 23 — каналы; 22 — кольцевая проточка на распылителе; 24 — латунный стакан; 25 — головка блока; 30 — проставка; 34 - уплотнительное кольцо; 38 — регулировочные шайбы; 39 - опорная шайба

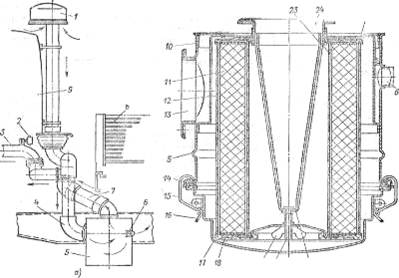

Рис. 11. Система подачи и очистки воздуха дизеля автомобиля КамАЗ-5320:

С — система подачи воздуха; 6 — воздухоочиститель; 1 — колпак; 2 — индикатор; 3 — впускной трубопровод; 4 и 7 — трубы; 5 — воздухоочиститель; 6 — патрубок отсоса пыли; 8 — борт кузова; 9 — кабина; 10 — корпус воздухоочистителя; 11 - фильтрующий элемент; 12 и 23 — наружный и внутренний кожухи; 13 — входной патрубок; 14,— уплотнительное кольцо; 15 — защелка крепления крышки; 16 — рычаг; 17 — крышка; 18 и 22 — основания фильтрующего элемента; 19 — гайка-барашек; 20 - шпилька; 21 - кронштейн; 24 — выходной патрубок
