Система питания дизеля

Автоматическая муфта опережения впрыска топлива. Автоматическая муфта (рис. 13) изменяет угол опережения впрыска топлива в зависимости от частота вращения коленчатого вала. При использовании автоматической муфты повышается экономичность дизеля при различных режимах работы, и улучшаются условия его пуска. Муфта установлена на переднем конце кулачкового вала топливного насоса высокого давления (д

изель ЯМЗ-236 и дизель автомобиля КамАЗ-5320).

Муфта опережения впрыска топлива (дизель ЯМЗ-236) состоит из следующих деталей: ведущей полумуфты 5 с пальцами 14 и шипами 11; ведомой полумуфты 1 с осями 2 грузов 15; корпуса 13; двух пружин 4 с шайбами.

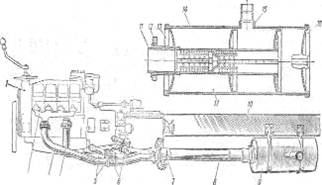

Рис. 12. Система выпуска отработавших газов дизеля автомобиля КамАЗ-5320:

1 — двигатель; 2 — выпускной трубопровод; 3 и 4 — левая и правая приемные трубы; 5 — пневмати­ческие цилиндры тормоза; 6 — моторные тормоза; 7 — тройник; 8 — гибкий металлический рукав; 9 — глушитель; 10 — рама; 11 — перфорированная труба; 12 — фланец приемного патрубка; 13 и 16 - передняя и задняя стенки корпуса глушителя; 14 — корпус глушителя; 15 — выпускной патрубок; 17 — расширительная или резонаторная камера

Рис. 13. Автоматическая муфта опережения впрыска топлива:

а — детали муфты; б — муфта в сборе; 1 — ведомая полумуфта; 2 — ось груза; 3 — уплотнительное кольцо; 4 — пружина; 5 — ведущая полумуфта; 6 — винт; 7 — втулка ведущей полумуфты; 8 и 12 — самоподжимные сальники; 9 — гайка крепления муфты; 10 — ступица ведомой полумуфты; 11 — шип; 13 — корпус; 14 — палац ведущей полумуфты; 15 — груз; 16 — пружинная шайба; 17 — шпонка; 18 - кулачковый вал топливного насоса; 19 - проставка; 20 - криволинейная поверхность груза

Ведущая полумуфта надета на ступицу 10 ведомой полумуфты и может на ней повертываться. В ведущую полумуфту запрессованы втулка 7 и самоподжимной сальник 8. При сборке муфты корпус 13 навертывают на ведо­мую полумуфту. Для уплотнения соединения ведущей полумуфты с корпусом в него запрессован самоподжимной сальник 12. Два груза, шарнирно установленные на осях 2, имеют криволинейную поверхность 20, на которую через проставки 19 опираются пальцы 14 ведущей полумуфты. Движение от ведущей полумуфты на ведомую передается Через два груза. Ведомая полумуфта, укрепленная на кулачковом валу топливного насоса при помощи шпонки 17, удерживается от смещения гайкой 9, навернутой на конец вала 18. Во время работы дизеля ведущая полумуфта пальцами 14 через проставки 19 нажимает на криволинейную поверхность 20 грузов 15. Вследствие этого сила через оси 2 передается ведомой полумуфте 1, а от нее кулачковому валу насоса. При увеличении частоты вращения коленчатого вала грузы, преодолевая сопротивление пружин, расходятся под действием возникающих центробежных сил. При расхождении грузы повертываются вокруг осей ведомой полумуфты и проставки скользят по криволинейной поверхности грузов. В этом случае расстояние между осями грузов и пальцами ведущей полумуфты уменьшается, пружины сжимаются и ведомая полумуфта повертывается по ходу вращения вместе с кулачковым валом. В результате этого топливо раньше поступает в цилиндры двигателя, т. е. увеличивается угол опережения впрыска топлива.

При уменьшении частоты вращения коленчатого вала грузы сходятся, пружины разжимаются и повертывают ведомую полумуфту в противоположную сторону (против вращения кулачкового вала), что вызывает уменьшение угла опережения впрыска топлива.

Автоматическая муфта увеличивает угол опережения впрыска топлива на 10—14° по сравнению с углом поворота коленчатого вала и на 5—7° по сравнению с углом поворота кулачкового вала насоса. На дизеле автомобиля КамАЗ-5320 топливный насос высокого давления имеет такую же муфту опережения впрыска топлива, но с некоторыми изменениями в конструкции. Обе муфты работают одинаково.

Регулятор частоты вращения коленчатого вала. Этот регулятор изменяет подачу топлива в зависимости от нагрузки двигателя, поддерживая заданную водителем частоту вращения коленчатого вала. Регулятор называется всережимным, так как может автоматически поддерживать любую заданную водителем частоту вращения коленчатого вала и ограничивать максимальную. Ограничение максимальной частоты вращения коленчатого вала вызвано необходимостью предохранить детали дизеля от быстрого износа и чрезмерных нагрузок, а ограничение слишком малой частоты вращения — ухудшением подачи топлива и смесеобразования. Карбюраторные двигатели редко работают при режиме максимальных нагрузок, поэтому применять на них всережимные регуляторы не имеет смысла.

Устройство всережимного регулятора следующее. Привод вала 4 (рис. 14) регулятора осуществлен от кулачкового вала 2 топливного насоса через ускорительную шестеренную (шестерни 1 и 3) передачу, поэтому вал регулятора вращается с большей частотой вращения, чем вал топливного насоса. Это позволяет уменьшить массу грузов и повысить чувствительность регулятора к изменению нагрузки. Вращение от вала топливного насоса к ведущей шестерне 1 регулятора передается не непосредственно, а через втулку, посаженную на валу на шпонке, и резиновые сухари 36. Последние, являясь упругими элементами, гасят колебания, возникающие при нерав­номерном вращении кулачкового вала топливного насоса.

Ведомая шестерня 3 изготовлена как одно целое с валом регулятора. Вал вместе с напрессованной на него державкой 7 грузов 35 вращается в шарикоподшипниках, установленных в стакане 5. Ролики грузов упираются в подвижную муфту 34, которая во время работы регулятора может перемещаться

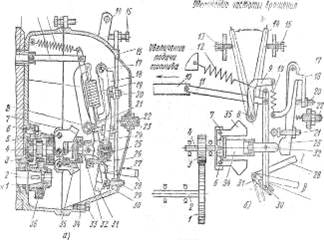

Рис. 14. Всережимный регулятор дизеля ЯМЗ-236:

а — устройство; б — схема работы; І — скоба кулисы в положении «Работа»; ІІ — скоба кулисы в по­ложении «Стоп»; 1 и 3 — шестерни; 2 — кулачковый вал топливного насоса; 4 — вал регулятора; 5 — стакан; 6 — ось грузов; 7 — державка; 8 — вал рычагов; 9 — рычаг пружины; 10 — рейка топливного насоса; 11 — тяга; 12 — стартовая пружина рычага репки; 13 — болт ограничителя максимальной частоты вращения; 14 — рычаг управления регулятором; 15 — болт ограничителя минимальной ча­стоты вращения холостого хода; 16 — крышка смотрового люка; 17 — ось двуплечего рычага; 18 — двуплечий рычаг; 19 — пружина регулятора; 20, 22 и 29 — регулировочные винты; 21 — регулиро­вочный болт; 23 — упорная пружина; 24 — серьга; 25 — корректор; 26 — силовой рычаг; 27 — рычаг рейки; 28 — скоба; 30 — палец; 31 — кулиса; 32 — пята; 33 — пробка отверстия для слива масла из регулятора; 34 - подвижная муфта; 35 - грузы; 36 - резиновые сухари

по державке. Передний хвостовик пяты 32 запрессован во внутреннее кольцо шарикоподшипника, расположенного в подвижной муфте. Пята и серьга 24 сидят на одной оси, на которой установлен и рычаг 27 управления рейкой топливного насоса. Этот рычаг тягой 11 соединен одним концом с рейкой 10, а другим концом — пальцем 30 — с кулисой 31. Палец 30 входит в вырез кулисы. Скоба 28 управления кулисой может занимать два поло­жения: «Работа» (положение І) и «Стоп» (положение ІІ).
