Система питания дизеля

Система питания четырехтактных дизелей ЯМЗ-236 и дизеля автомо­биля КамАЗ-5320 имеет много общего с системой питания двухтактного дизеля ЯАЗ-М206. Однако есть и отличия: системы питания четырехтактных дизелей разделенного типа, т. е. насос высокого давления и форсунка вы­полнены в виде отдельных агрегатов; между насосом высокого давления и форсунками

Рис. 2. Схема системы питания двухтактного двигателя ЯАЗ-М206:

1 — топливозаборная трубка; 2 — топливный бак; 3 — наливная горловина; 4, 9, 11. 13, 15 и 16 — топливопроводы; 5 — датчик указателя уровня топлива в баке; 6—указатель уровня топлива в баке; 7 — фильтр грубой очистки топлива; 8 — фильтр тонкой очистки топлива; 10 — штуцер с дроссельным отверстием; 12 - насос-форсунка; 14 — топливоподкачивающий насос

установлены трубопроводы высокого давления; к корпусу насоса высокого давления присоединен корпус всережимного регулятора. Системы питания двухтактных дизелей — неразделенного типа; т. е. насос высокого давления и форсунка объединены в один агрегат — насос-форсунку; нет топливопроводов высокого давления, что позволило поднять давление впрыска топлива, а его распыление сделать более тонким; регулятор двухрежимный т.е. устойчиво поддерживает минимальную частоту вращения холостого хода и ограничивает максимальную частоту вращения.

СМЕСЕОБРАЗОВАНИЕ В ДИЗЕЛЯХ

Время, отводимое на процесс смесеобразования в дизелях, очень мало. Да и топливо, поступающее в раскаленный сжатый воздух, воспламеняется не сразу. Между началом его подачи и моментом воспламенения проходит некоторый промежуток времени, называемый периодом задержки воспламенения. В течение этого периода топливо перемешивается с воздухом, испаряется и нагревается до самовоспламенения. Задержка воспламенения зависит от сорта топлива, его физико-химических свойств и от конструктивных особенностей двигателя. Чем значительнее период задержки воспламенения, тем больше количество топлива накапливается в камере сгорания. После воспламенения оно быстро сгорает, что приводит к резкому увеличению давления газов на поршневую группу. Двигатель работает жестко, со стуками, а его детали подвергаются интенсивному износу. Мелкое распыливание топлива в завихренный воздух приводит к уменьшению периода задержки воспламенения. С увеличением частоты вращения коленчатого вала повышаются давление и температура в конце сжатия, что уменьшает период задержки воспламенения топлива. Следовательно, для быстроходных дизелей необходимо использовать топливо с повышенным цетановым числом, так как такое топливо скорее воспламеняется и быстрее сгорает.

Особенностью дизеля является раздельная подача воздуха и топлива в цилиндры.

Смесеобразование в дизелях происходит непосредственно в камере сгорания. В сжатый горячий воздух впрыскивается определенная порция топлива. Задача смесеобразовательного процесса заключается в том, чтобы мелко распылить и хорошо перемешать определенную дозу топлива с воздухом. Смесеобразование происходит почти одновременно с процессом сгорания. Если в цилиндр подавать на одну часть топлива теоретически необходимое количество воздуха, достаточное для полного сгорания топлива, то двигатель будет работать с дымлением. Объясняется это тем, что равномерно распределить мелкие частицы топлива в воздухе по всей камере сгорания дизеля очень трудно. Чтобы топливо полностью сгорело, воздуха приходится подавать в цилиндры значительно больше, чем теоретически необходимо. Однако увеличение коэффициента избытка воздуха уменьшает экономические показатели дизеля. Лучше, если сгорание топлива происходит при меньшем значении коэффициента избытка воздуха, так как полнее будет использовано тепло сгоревшего топлива. Минимальное значение коэффициента избытка воздуха, соответствующее бездымной работе дизеля с неразделенной камерой сгорания, равно 1,6—1,7, а с вихревой камерой 1,3—1,4.

Другой особенностью дизеля является то, что в цилиндр фактически поступает почти одно и то же количество воздуха, независимо от нагрузки. При малой нагрузке в цилиндре всегда имеется много воздуха, и топливо сгорает полностью. Коэффициент избытка воздуха в этом случае имеет большую величину. При увеличении нагрузки возрастает подача топлива, уменьшается значение коэффициента избытка воздуха и ухудшается процесс сгорания топлива.

Для улучшения смесеобразования в дизелях применяют неразделенные камеры сгорания, разделенные (на два объема) камеры сгорания (вихревые и предкамеры). В неразделенные камеры сгорания (они расположены в днище поршня) топливо подают под большим давлением 50 000—100 000 кН/м2 (500—1000 кгс/см2). Это позволяет получить тонкое распыливание топлива, хорошее перемешивание его с воздухом, достаточную полноту сгорания, а дизель будет развивать наибольшую мощность. В разделенных камерах сгорания создается интенсивное завихрение воздуха, что способствует лучшему смесеобразованию и позволяет подавать топливо через форсунки с меньшим давлением 12 500—18 500 кН/м2 (125—185 кгс/см ).

ПРИБОРЫ СИСТЕМЫ ПИТАНИЯ ДИЗЕЛЯ

В системе питания дизеля ЯМЗ-236 и дизеля автомобиля КамАЗ-5320 применяют фильтры грубой и тонкой очистки топлива, включенные в систему последовательно. Очистка топлива от различных примесей имеет большое значение для всех двигателей, но для дизелей — особенно. От чистоты топлива и его соответствия окружающим температурным условиям зависит надежность работы двигателя, так как топливная аппаратура смазывается самим топливом. Оно довольно густое и его труднее очистить от механических примесей, чем бензин. Мельчайшие примеси могут вывести из строя плунжерные пары, нагнетательные клапаны, форсунки и т. д. Поэтому на нефтебазах дизельное топливо отстаивают, прежде чем отпускать потребителям.

Фильтр грубой очистки топлива дизеля ЯМЗ-236. Фильтр (рис. 3, а) имеет сменный фильтрующий элемент 2, вставленный в корпус 3, закрытый крышкой 5. Фильтрующий элемент состоит из хлопчатобумажной пряжи, намотанной на каркас, который изготовлен в виде трубки с большим количеством отверстий. При установке фильтрующего элемента в корпус направляющая розетка, приваренная к днищу корпуса, входит в отверстие элемента. Кроме того, плотное соединение фильтрующего элемента с корпусом и крышкой

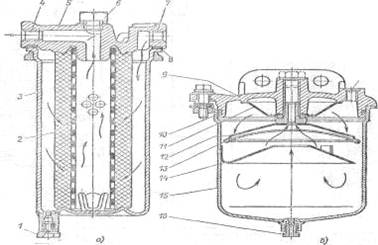

Рис. 3. Топливные фильтры грубой очистки:

а – дизеля ЯМЗ-236; б – дизеля автомобиля КамАЗ-5320; 1 и 16 – сливные пробки; 2 – фильтрующий элемент; 3 и 15 – корпуса; 4, 7 и 17 – отверстия; 5 и 9 – крышки; 6 – пробка; 8 и 10 – прокладки; 11 – распылитель; 12 – отражатель; 13 – фильтрующая сетка; 14 – успокоитель.

достигается тем, что трехгранные кольцевые ребра крышки и днища корпуса вдавливаются в мягкие торцовые поверхности.

Топливо, подаваемое к фильтру грубой очистки, проходит через отверстие 7 и заполняет пространство между корпусом и фильтрующим элементом. Пройдя через слой пряжи, очищенное топливо поступает внутрь каркасной трубки, поднимается вверх и по каналам крышки проходит через отверстие 4 в отводящий трубопровод. На внешней поверхности фильтрующего элемента и на днище корпуса осаждаются механические примеси. При заполнении системы питания топливом воздух из фильтра удаляется через отверстие, закрываемое пробкой 6.
