Система питания дизеля

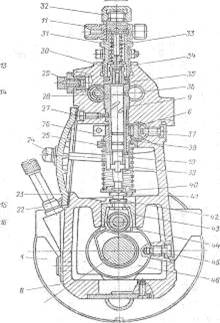

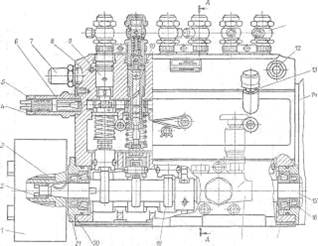

Рис. 6. Топливный насос высокого давления дизеля ЯМЗ-236:

1 — автоматическая муфта опережения впрыска топлива; 2 — гайка; 3 — шпонка; 4 —втулка; 5 — бинт-ограничитель; в — рейка; 7 — перепускной клапан; 8 — корпус насоса; 9 — гильза плунжера; 10 — плунже

р; 11 — ниппель; 12 и 29 — пробки; 13 — сапун; 14 — корпус регулятора; 15 — кулачковый вал; 16 — самоподжимной сальник; 17 — конический роликоподшипник; 18 — топливоподкачивающий насос; 19 — кулачок; 20 — регулировочные прокладки; 21 — крышка подшипника; 22 — указатель уровня масла; 23 — крышка; 24 — винт крепления крышки; 25 — верхняя тарелка пружины; 26 — зубчатый венец; 27, 37 и 45 — винты; 28 — канал отвода топлива; 30 — штуцер; 31 — упор клапана; 32 — колпачковая гайка; S3 — пружина нагнетательного клапана; 34 — нагнетательный клапан; 35 — седло нагнетательного клапана; 36 — канал подвода топлива; 38 — поворотная втулка; 39 — пружина; 40 — нижняя опорная тарелка пружины; 41 — регулировочный болт; 42 — контргайка; 43 - толкатель; 44 — ролик толкателя; 46 - промежуточная опора кулачкового вала

В системе питания дизеля автомобиля КамАЗ-5320 имеются два топливоподкачивающих насоса подобного типа, лишь незначительно конструктивно отличающиеся (см. рис. 1, б).

Топливный насос высокого давления. Насос подает через форсунки в камеру сгорания необходимые порции топлива в строго определенные моменты. По принципу действия топливные насосы, применяемые на дизелях, относятся к золотниковому типу с постоянным ходом плунжера и регулировкой конца подачи топлива. Число секций топливного насоса соответствует числу цилиндров двигателя. Каждая секция обслуживает один цилиндр. Топливный насос дизеля ЯМЗ-236 имеет шесть насосных секций, а топливный насос дизеля автомобиля КамАЗ-5320 — восемь секций, объединенных в общем корпусе.

Топливные насосы высокого давления дизелей ЯМЗ-236 и дизеля автомобиля КамАЗ-5320 расположены между рядами цилиндров и приводятся в действие от шестерен распределительного вала. На одном конце вала привода топливного насоса установлена шестерня, а другой конец вала соединен с центробежной муфтой опережения впрыска топлива. За два оборота коленчатого вала кулачковый вал насоса делает один оборот, и топливо подается во все цилиндры.

На корпусе 8 (рис. 6) топливного насоса высокого давления дизеля ЯМЗ-236 укреплен топливоподкачивающий насос 18. Автоматическая муфта 1 опережения впрыска топлива и регулятор частоты вращения коленчатого вала объединены с насосом в один агрегат. Кулачковый вал 15 насоса вращается на роликовых конических подшипниках 17, выходные концы вала уплотнены самоподжимными сальниками 16. Горизонтальная перегородка делит корпус на две части: верхнюю и нижнюю. В нижней части расположены кулачковый вал 15 и толкатели 43, а в верхней — плунжерные пары. В горизонтальной перегородке есть шесть отверстий и пазы для установки и направления движения толкателей. Кулачковый вал приводит в движение плунжеры 10 через ролики 44 толкателей 43. В нижнюю часть корпуса насоса наливают масло через отверстие, закрытое сапуном 13, уровень которого контролируют указателем 22.

Плунжер 10 и гильза 9 являются основными деталями отдельной секции насоса. Соединенные вместе, они образуют плунжерную пару. Плунжер имеет диаметр 9 мм и ход 10 мм. Для создания высокого давления зазор между плунжером и гильзой не должен превышать 0,0015— 0,0020 мм. Положение гильзы в насосе фиксировано стопорным винтом 27. В верхней части гильзы 4 (рис. 92) имеется впускное 1 и перепускное 13 отверстие. Плунжер может перемещаться внутри гильзы в вертикальном направлении и повертываться при помощи двух направляющих выступов, входящих в пазы поворотной втулки 33 (см. рис. 6). Последняя в свою очередь повертывается закрепленным на ней зубчатым венцом 26, находящимся в зацеплении с рейкой 6. В продольный паз рейки входит стопорный винт 37, определяющий ее положение.

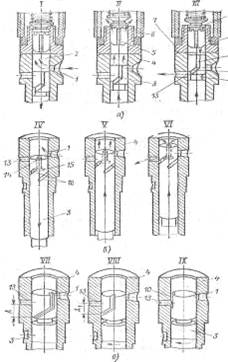

Рис 7. Плунжерные пары!

а — плунжер с продольной и отсечной кромками; б — плунжер с двумя спиральными канавками; в — работа плунжерной пары; І и IV — впуск топлива; II я V — начало подачи; ІІІ и VI — конец подачи; VII — максимальная подача; VIII — средняя подача; IX — отсутствие подачи; І — впускное отверстие; 2 — надплунжерное пространство; 3 — плунжер; 4 — гильза плунжера; 5 — нагнетательный клапан; 6 — штуцер; 7 — седло нагнетательного клапана; 8 — разгрузочный поясок клапана; 9 — прокладка; 10 — продольный паз плунжера; 11 — отсечная кромка плунжера; 12 — кольцевая проточка; 13 — перепускное отверстие; 14 — осевое отверстие в плунжере; 15 — диаметральное отверстие в плунжере; 16 — спиральные ка­навки на плунжере

Головка плунжера может иметь кольцевую проточку 12 (см. рис. 7, а), два симметрично расположенных продольных паза 10 и две отсечных кромки П. У других насосов на головке плунжера профрезерованы две спиральные канавки 16 (см. рис. 7, б). При наличии спиральных канавок или двух отсечных кромок давление топлива с обеих сторон плунжера одинаковое (во время подачи топлива), и долговечность насосных секций увеличивается. На нижнем конце плунжера сделана кольцевая проточка для опорной тарелки 40 (см. рис. 6) пружины 39. Другой конец пружины упирается в верхнюю тарелку 25, установленную в кольцевой выточке корпуса. В верхней части каждой секции насоса помещен штуцер 30 с седлом 35 нагнетательного клапана 34, пружиной 33 и упором 31 клапана. От штуцера 30 через ниппель 11 топливо поступает в топливопровод, ведущий к форсунке. Плунжер, гильза, нагнетательный клапан и его седло с высокой точностью изготовлены из высококачественной стали, т.е. являются прецезионными парами, и раскомплектовывать их нельзя. Для выпуска воздуха из насоса служит отверстие, закрываемое пробкой 29.

Работа насоса высокого давления. Все секции топливного насоса высо­кого давления работают одинаково, поэтому рассмотрим работу только одной из них. При вращении кулачкового вала 15 насоса кулачок набегает на ролик 44 толкателя, который, поднимаясь, сжимает пружину 39 и перемещает плунжер 10 вверх в гильзе 9. Во время дальнейшего поворота вала кулачок выходит изпод ролика толкателя, и пружина опускает плунжер вниз. При движении плунжера вверх секция подает топливо; при движении плунжера вниз происходит ход всасывания. Перемещение рейки 6 вызывает повертывание плунжера на некоторый угол. Таким образом, плунжер совершает сложное движение — возвратно-поступательное и вращательное одновременно.

Топливо поступает из фильтра тонкой очистки в канал 36 насоса высокого давления и при нижнем положении плунжера через впускное отверстие 1 (см. рис. 7, а, схема І) подается внутрь гильзы 4, заполняет надплунжерное пространство 2 и кольцевую проточку 12 по продольному пазу 10 и отсечной кромке 11. При подъеме плунжера 3 (схема ІІ) топливо вначале вытесняется из надплунжерного пространства через впускное отверстие обратно в топливоподводящий канал. Затем, когда это отверстие перекроет плунжер, топливо сжимается в надплунжерном пространстве. При достижении давления 1000—1800 кН/м2 (10—18 кгс/см2) нагнетательный клапан 5 поднимается вверх, сжимает пружину и пропускает топливо из надплунжерного пространства в штуцер 6, откуда оно поступает к форсунке. Дальнейшее движение плунжера вверх сопровождается повышением давления до 16 500+50° кН/м2 (165+5 кгс/см2), при котором игла форсунки, приподнимаясь, открывает проход топливу, впрыскиваемому в камеру сгорания.
