Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–148

С эпюры =20592кг.

Определение точки положения поперечной силы в расчетном сечении

Зная поперечную силу и привед

енный момент в расчетном сечении(=0.2), можно найти точку приложения поперечной силы по хорде крыла расчетного сечения:

Координату откладывают от оси приведения.

Проектировочный расчет сечения крыла

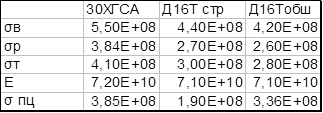

В проектировочном расчете необходимо подобрать силовые элементы поперечного сечения крыла: лонжероны, стрингеры и обшивку. Подберем материалы для продольных элементов сечения крыла и занесем их механические характеристики в таблицу 4.

Таблица 4

Шаг стрингеров находят из условия получения волнистости поверхности крыла не выше определенного значения. Величина должна удовлетворять неравенству

.

Здесь и – давление в горизонтальном полете на нижней и верхней поверхностях крыла;

– коэффициент Пуансона, для дюраля ;

– модуль упругости первого рода материала обшивки.

Приближенно величины и считаем равными

,

.

Параметр является относительным прогибом, рекомендуемое значение которого не более .

Задаваясь шагом стрингеров, найдём толщину обшивки, удовлетворяя неравенство (табл. 5).

Таблица 5.

По соображениям прочности увеличим толщину обшивки, приняв

δсж = 5(мм), δр = 4(мм),

Определим количество стрингеров на верхней и на нижней частях поперечного сечения: . (рис. 10)

Рис. 10

Нагрузки, воспринимаемые панелями будут равны

где

Нагрузка, воспринимаемая панелью может быть представлена

Подбор продольного силового набора в растянутой зоне

Усилие в растянутой зоне определяется равенством

,

где – количество стрингеров в растянутой зоне, учитываемое в проектировочном расчете,

– площадь поперечного сечения одного стрингера,

– толщина обшивки в растянутой зоне.

Так как панель цельнофрезерованная:

– коэффициент, учитывающий концентрацию напряжений и ослабление сечения отверстиями под заклепки или болты,

– коэффициент, учитывающий запаздывание включения в силовую схему обшивки по сравнению со стрингерами, .

Тогда найдем потребную площадь стрингеров в растянутой панели: рис. 11

Зная потребную площадь стрингера, из сортамента профилей [1, приложение 4] выберем стрингер с близкой площадью поперечного сечения. Выбираем угольник равностенный ПР100-22, , , (рис 11).

Определим площади поясов лонжерона

Площадь следует распределить между растянутыми полками переднего и заднего лонжеронов.

, ,

Отсюда

.

Подбор продольного силового набора в сжатой зоне

Усилие в сжатой зоне находят по формуле:

,

где – количество стрингеров в сжатой зоне, учитываемое в проектировочном расчете,

– расчетное разрушающее напряжение стрингера в сжатой зоне,

– площадь поперечного сечения одного стрингера в сжатой зоне,

Присоединенную площадь обшивки определим по формуле:

.

Тогда потребная площадь стрингера:

.

Зная потребную площадь стрингера, из сортамента профилей [1, приложение 4] выберем стрингер с близкой площадью поперечного сечения (Рис. 12). Это бульбоугольник ПР102-23, , , . Рис. 12
