Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–148
Полученные результаты заносим в таблицу 7.

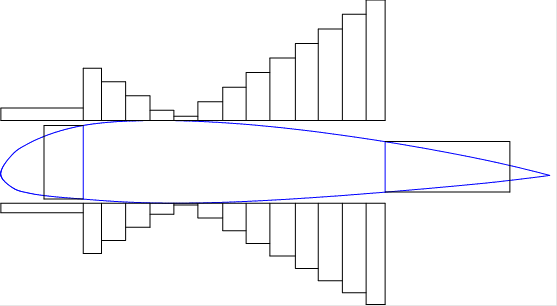

Строим эпюру касательных напряжений (рис. 20)
рис.

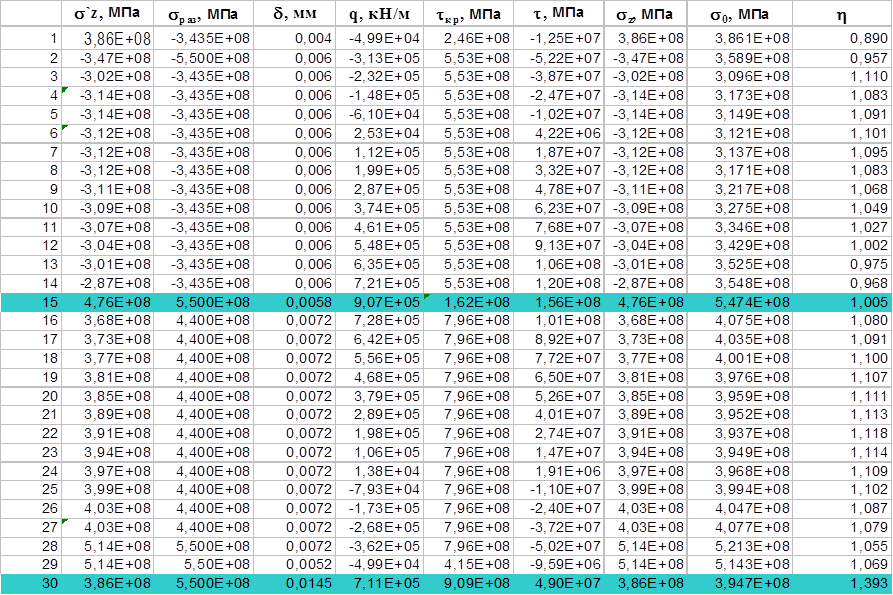

Таблица 7
Расчет центра жесткости сечения крыла
Центр жесткости – это точка, относительно которой происходит закручивание кон
тура поперечного сечения, либо это точка, при приложении поперечной силы в которой закручивание контура не происходит. В соответствии с этими двумя определениями существуют 2 метода расчета положения центра жесткости: метод фиктивной силы метод фиктивного момента. Так как проверочный расчет на касательные напряжения проведен, и эпюра суммарных ПКУ построена, то для расчета центра жесткости сечения используем метод фиктивного момента.
Определяем относительный угол закручивания 1го контура. Эпюра qS - известна.
В соответствии с формулой Мора к первому контуру прикладываем единичный момент:
Тогда: .
Так как обшивка самостоятельно не работает на нормальные напряжения, эпюра меняется скачком на каждом продольном элементе, оставаясь постоянной между элементами, то от интеграла перейдем к сумме
Определяем относительный угол закручивания сечения крыла при приложении к нему момента М = 1 ко всему контуру. Неизвестными являются q01 q02, для их определения запишем два уравнения: уравнение равновесия относительно т.А (нижний пояс переднего лонжерона) и уравнение равенства относительных углов закручивания первого и второго контуров (аналог ур-я совместности деформации).
где - удвоенные площади контуров.
Для расчета относительных углов воспользуемся формулой Мора. Прикладывая к каждому контуру единичный момент
Таким образом, уравнения для расчета неизвестных и примут вид
Решая которые, находим
После нахождения `М1 и`М2, определяем относительный угол закручивания первого контура, от приложения к сечению единичного момента:
Определяем величину крутящего момента в сечении крыла от действующих нагрузок. Поскольку деформирование линейно, угол закручивания прямо пропорционален величине Мкр, тогда:
кНм.

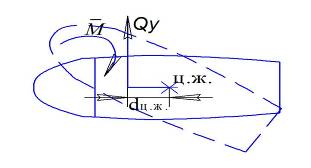

Определяем расстояние от поперечной силы до центра жесткости (рис. 21).
м.
Рис. 21
Заключение о прочности крыла
Исследуя коэффициенты избытка прочности, можно прийти к выводу, что конструкция прочна по всем продольным элементам в сжатой и растянутой зонах и в обшивке, так как величина >1, причем запас прочности составляет:
- для стрингерного набора 10 - 15%,
- для обшивки 3 – 10%.
На некоторых участках обшивка немного перегружена.
Пояса лонжеронов значительно недогружены.
Проектировочный расчет стоек шасси
Исходные данные
Взлетная масса самолета mвзл=130000 кг;
Посадочная масса самолета mпос= 80000 кг;
Количество основных стоек ;
Количество колес на основной стойке ;
Количество амортизаторов на стойке ;
Геометрические параметры: .
Подбор колес
Подбор колёс начинаем с выбора типа пневматика. Тип выбираем с учётом условий эксплуатации и значений посадочной и взлетноё скоростей. Так как самолёт эксплуатируется на грунтовых ВПП, то используют пневматики низкого давления.
Далее определяем величину стояночной нагрузки для взлетной и посадочной массы самолёта:
кН;
кН.
По полученным данным из сортамента авиационных колес [2] выбираем колесо КТ-88 с характеристиками:
кН кН
кН - предельная радиальная нагрузка на колесо;
кН - максимально допустимая нагрузка на колесо;
мм - обжатие пневматика при максимально допустимой нагрузке;
кДж - работа, поглощаемая пневматиком при его обжатии на величину δмд;
кПа - рабочее давление в пневматике.
Так как , то пересчитаем характеристики колеса по формулам:
кПа
кН
мм
При этом удовлетворяются условия:
