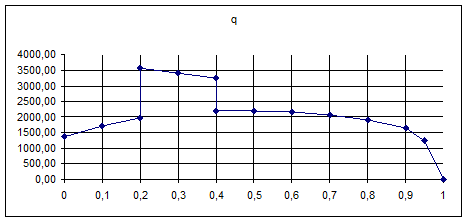

Строим эпюры функций , и (рис. 7)

Рис. 7

Суммарная погонная нагрузка на крыло :

Построение эпюр поперечных сил, изгибающих и приведенных моментов.

При определении закона распределения поперечных сил и изгибающих моментов по длине крыла вначале находим функции и от воздействия распределенной нагрузки . Для этого табличным способом вычисляем интегралы методом трапеций.

, ,

Расчет производим по следующим формулам:

;

; ,

, .

Аналогично рассчитываем величины изгибающих моментов:

; ;

Полученные результаты заносим в таблицу 2.

Таблица 2

	z, м	ΔQ, кг	Q, кг	ΔM, кгм	M, кгм
0	0	2244,77	20592,41	196758,3	1016728
0,1	1,462	2690,34	18347,64	172115,8	819969,8
0,2	2,924	2969,13	15657,30	152033,9	647854
0,3	4,386	3127,09	12688,17	130883,4	495820,1
0,4	5,848	3194,27	53414,20	121865,8	364936,7
0,5	7,31	3167,01	43712,46	87477,02	243070,9
0,6	8,772	3068,96	34081,88	66035,43	155593,9
0,7	10,234	2895,33	24644,21	57833,87	89558,46
0,8	11,696	2595,34	15538,14	24598,34	31724,59
0,9	13,158	1602,68	6337,4565	7126,248	7126,248
1	14,62	0	0	0	0

Необходимо учесть воздействие сосредоточенных массовых сил :

(кг);

, ;

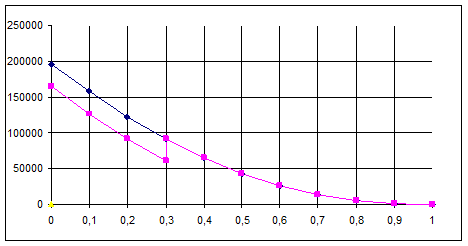

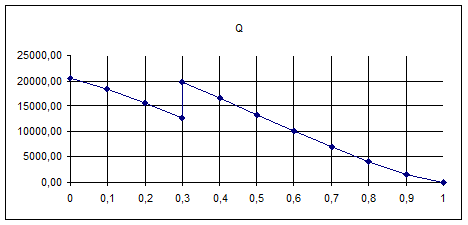

Построим эпюры , (рис. 8)

Рис. 8

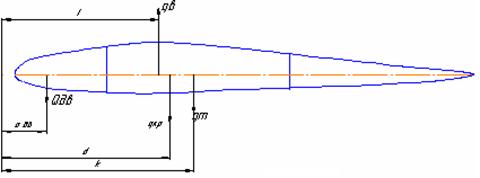

При построении эпюры приведенных моментов вначале задаемся положением оси приведения. Она проходит через переднюю кромку крыла параллельно оси “z” Строим эпюру погонных моментов от воздействия распределенных нагрузок , и .
