Информационная система МП г. Омска ПП–9

Поскольку без сведений о персонале, подвижном составе ни одна другая система работать не будет.

На втором этапе – учет ГСМ,АРМ «Билетного кассира»,»Табло».

На третьем этапе- АРМ «Бухгалтерия ».

На четвертом этапе – АРМ «Склад»,АРМ «Планирование ТО-1,ТО-2».

Внедрение АСУ в АТП необходимо выполнять в две стадии: на первой – реализация учетно-статистических задач, на второй – задач

и управления эксплуатационными затратами (на топливо, запчасти и т.д.)

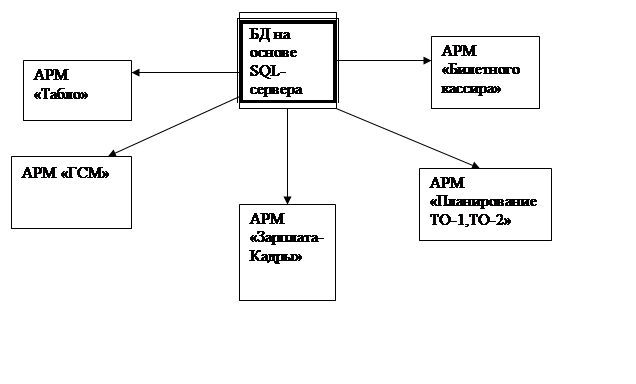

Функциональная схема работы АРМ «Путевые листы».

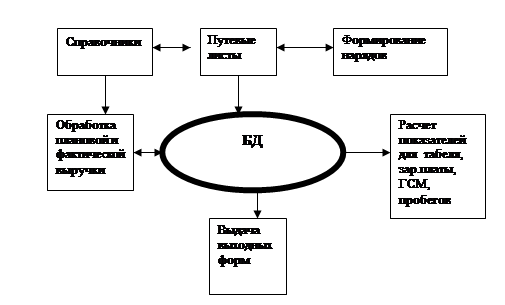

Функциональная схема АРМ «Путевые листы».

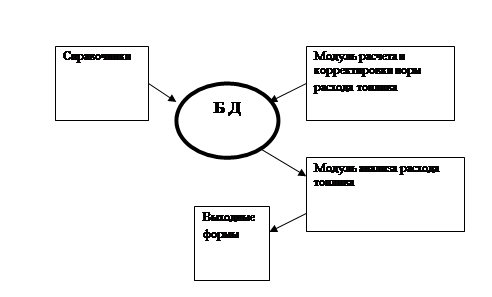

Функциональная схема АРМ «ГСМ».

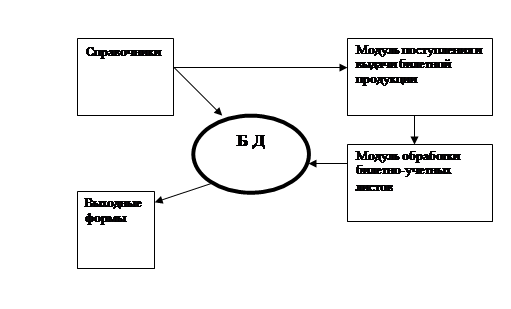

Функциональная схема АРМ «Билетный кассир».

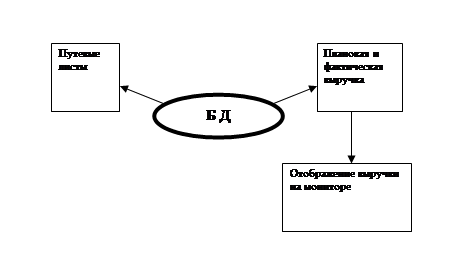

Функциональная схема АРМ «Табло».

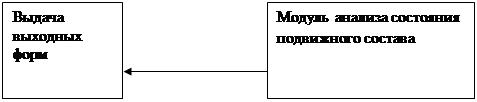

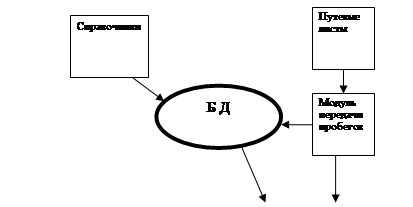

Функциональная схема АРМ «Планирование ТО-1,ТО-2».

Функциональная схема АРМ «Склад».

4 ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБЕСПЕЧЕНИЕ АСУ АТП.

4.1 ПРЕДЛОГАЕМЫЕ ПЕРСОНАЛЬНЫЕ КОМПЬЮТЕРЫ

Так как на предприятии в основном ведется обработка данных, целесообразней применять компьютеры, совместимые с IBM PC,которые могут работать как локально, так и в сети.

Для АРМ «Путевые листы» необходимо 3 компьютера.

Один, из которых будет функционировать и как сервер, и как рабочая станция.

Установлена операционная система WINDOWS NT 2000.,SQL- сервер.

Тактовая частота Intel celeron 2.5 Ггц, 3.2 Гб ОЗУ, 2 винчестера емкостью 80Гб., привод CD-DVD RW для чтения CD – дисков, USB- порт для работы с Флэш – картой.

На одном из жестких дисков хранится резервная копия баз данных.

2 компьютера под рабочие станции соответственно для 2-х колонн.

Устанавливается операционная система WINDOWS XP PROFESSIONAL SERVICE PACK2.

Тактовая частота Intel celeron 1.7 Ггц, 1.7 Гб ОЗУ, 1 винчестер емкостью 80Гб.

Для АРМ «Билетный кассир» 2 компьютера.

Устанавливается операционная система WINDOWS XP PROFESSIONAL SERVICE PACK2.

2 компьютера под рабочие станции, один из которых является сервером для АРМ «Билетный кассир».

Для АРМ «Табло» 1 компьютер.

Устанавливается операционная система WINDOWS XP PROFESSIONAL SERVICE PACK2.

Тактовая частота Intel celeron 1 Ггц, 512Мб ОЗУ, 1 винчестер емкостью 40Гб.

Для АРМ «Зарплата - кадры» 4 компьютера под рабочие станции, один из которых является сервером для АРМ.

Устанавливается операционная система WINDOWS XP PROFESSIONAL SERVICE PACK2.

Тактовая частота Intel celeron 2.5 Ггц, 3.2 Гб ОЗУ, 2 винчестера емкостью 80Гб., привод CD-DVD RW для чтения CD – дисков, USB- порт для работы с Флэш – картой.

3 компьютера под рабочие станции.

Тактовая частота Intel celeron 1.7 Ггц, 1.7 Гб ОЗУ, 1 винчестер емкостью 80Гб.

Для АРМ «Бухгалтерия» 5 компьютеров под рабочие станции, один из которых является сервером.

Установлена операционная система WINDOWS NT 2000., SQL- сервер

Для сервера компьютер со следующими характеристиками:

Тактовая частота Intel celeron 2.5 Ггц, 3.2 Гб ОЗУ, 2 винчестера емкостью 80Гб., привод CD-DVD RW для чтения CD – дисков, USB- порт для работы с Флэш – картой.

4 компьютера под рабочие станции.

Тактовая частота Intel celeron 1.7 Ггц, 1.7 Гб ОЗУ, 1 винчестер емкостью 80Гб.

Для АРМ «Планирование ТО-1,ТО-2» 1 компьютер.

Устанавливается операционная система WINDOWS XP PROFESSIONAL SERVICE PACK2.

Тактовая частота Intel celeron 1.7 Ггц, 1.7 Гб ОЗУ, 1 винчестер емкостью 80Гб.

Для АРМ «Склад» 1 компьютер.

Устанавливается операционная система WINDOWS XP PROFESSIONAL SERVICE PACK2.

Тактовая частота Intel celeron 1.7 Ггц, 1.7 Гб ОЗУ, 1 винчестер емкостью 80Гб.

4.2 ПРЕДЛОГАЕМЫЕ ПРИНТЕРЫ

Для АРМ «Путевые листы», «Билетный кассир», «Склад», «Планирование ТО-1,ТО-2» устанавливаются матричные принтеры типа EPSON – FX 1170, которые имеют достаточно высокую скорость печати, позволяют напечатать большой объем информации (путевки, оборотно-сальдовую ведомость, билетно-учетные листы и т.д.) по одному на каждый компьютер. Здесь не требуется высокое качество печати.

Так же позволяют существенно экономить на картриджах и бумаге. Используется рулонная бумага, которая значительно дешевле бумаги формата А4.

Для АРМ «Зарплата - кадры», «Бухгалтерия» используются лазерные принтеры, 3 штуки, которые обеспечивают высокое качество печати и имеют высокую скорость печати.

4.3 ПРЕДЛОГАЕМАЯ ЛОКАЛЬНАЯ СЕТЬ

Для АТП необходимо создать высокоэффективную информационную систему с помощью локальной компьютерной сети.

Для связи компьютеров используется провод типа «витая пара», который представляет собой многожильный кабель в общей пластиковой оболочке. Скорость обмена информацией от 10 до 100 Мбит в сек. Для стыковки компьютеров используется дополнительное устройство сопряжения типа «xub».

Для работы АРМ «Путевые листы» используется 16-ти портовый «xub»,что дает возможность подключить до 16 компьютеров в сеть. Кабель обжимается с двух сторон специальным приспособлением типа «компьютер-«xub» ».Таким образом, с двух концов кабеля появляется пластиковый адаптер, что позволяет один конец кабеля подключить к компьютеру, а другой к «xub».

Для работы АРМов «Зарплата - кадры», «Бухгалтерия» достаточно 8-ми портового «xub».

Но кабель и «xub» позволяют организовать локальную сеть только внутри одного здания.

Для обмена информацией между компьютерами, находящимися в разных зданиях на расстоянии 200м. (например диспетчерская – административное здание), используются модемы. Один, из которых ведущий, другой – ведомый. Используются высокопрофессиональные, надежные модемы типа ZyXEL PRESTIG 841c.

Для конфигурации сети используется схема соединения типа «Звезда».

4.4 ПРЕДЛОГАЕМАЯ ПРИКЛОДНАЯ ПРОГРАММА

Из перечня предлагаемых прикладных программ выбрана VIBOR TI.
