Гидравлика, гидропневмопривод

Таблица 1

9. Результаты исследований и расчетов представить в виде графических зависимостей Q=f(n), N=f(n).

10. Сделать вывод по работе.

Литература:

1. Некрасов В.В Справочное пособие по гидравлике, гидромашинам и гидроприводам, - 2-е изд. – Мн.: Высш. шк., 1985.-382 с., пл.

2. Башта и др. Гидравлика, гидромашины и гидроприводы. –М.: Машиностроение, 1982. –

424 с.

3. Башта Т.М. Объемные насосы и гидравлические двигатели гидросистем –М.: Машиностроение, 1974. – 606 с.

Лабораторная работа № 6

"Исследование центробежного вентилятора"

Цель работы:

Ознакомиться о конструкцией, принципом действия центробежного вентилятора и определить его характеристики.

1. Ознакомиться с конструкцией вентилятора и дать его схему.

2. Ознакомиться со схемой включения и регулирования вентилятора. Описать его работу.

3. Снять характеристики вентилятора.

Работа вентилятора

Вентиляторные установки используются для вентиляции, пневмотран­спорта, пневмоуборки, воздушного отопления, для проветривания, для тяги и дутья в котельных установках и многих технологических процессах. Вентиляторами называют воздуходувные Машины, предназначен­ные для подачи вoздуха или другого газа при потерях давления в воздухопроводах, не превышающих 0,015 МПа.

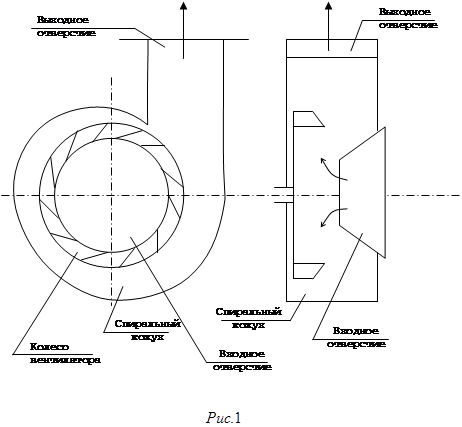

Наиболее распространены вентиляторы центробежные (радиальные) и осевые. В тех и других давление создается в результате закручивания и сжатия воздуха вращающимся колесом. Центробежный вентилятор (рис.1) представляет собой расположенное в спиральном кожухе колесо с лопатками, при вращении которого воздух, поступающий через входные отвер­стия* попадает в каналы между лопатками колеса и под действием цен­тробежных сил перемещается по этим каналам, собирается спиральным кожухом и направляется в его выпускное отверстие.

В центробежном вентиляторе три основные элемента: лопаточное колесо (рабочее колесо, ротор), спиральный кожух (корпус)" и станина с валом и подшипниками. Центробежные колеса состоят из лопаток, перед него и заднего дисков и ступицы. Если колесо вращается по часовой стрелке (при наблюдении со стороны, противоположной всасыванию), то вентилятор называется правым, если против часовой стрелки - то ле­вым. Правильным вращением колеса является вращение по ходу разворо­та спирального кожуха. При обратном вращении производительность резко падает, но реверсирования, т.е. изменения направления подачи, не происходит.

Поток воздуха, сбегающий с лопаточного колеса; собирается в ко­жух, который также используется обычно для понижения скорости пото­ка и соответственно преобразования динамического давления в стати­ческое.

У центробежных вентиляторов кожух имеет спиральную форму (улитку)

Профиль улитки обычно соответствует архимедовой спирали.

В вентиляторных установках воздушный поток, как правило, имеет постоянную плотность, скорость движения его в каждой точке с течением времени не изменяете ни по величине, ни по направлению.

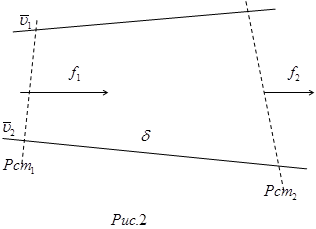

В этом случае для двух сечений потока (рис.2) можно написать уравнение расхода

где и площади поперечных сечений потока в ; и - средние скорости в м/с; - объемный расход(производительность)

в , т.е. количество перекаченного воздуха (по общему). Связь между значениями давлений в сечениях выражаются уравнением

где и - статические давления в сечениях и ;

и - динамические давления; - плотность воздуха

().

При давлениях, развиваемых вентилятором, плотность воздуха является постоянной величиной.

- потери давления (статического и динамического) между сече­ниями и на трение и местные потери.

При вращении колеса воздуху передается часть подводимой к двига­телю энергии, и идет процесс образования давления.

При движении воздуха (рис.З.) вдоль лопаток колеса абсолютная скорость движения может быть разложена на переносную

где - угловая скорость колеса в рад/с; - радиус на котором находится частица воздуха, и относительную скорость
