Гидравлика, гидропневмопривод

Литература

1. И.М. Красов. Гидравлические элементы в системах управления, изд. 2.-М.: Машиностроение, 1967, -с. 32-35; 48-52.

2. И.А.Ибрагимов и др. Элементы и системы пневмоавтоматики.- М.:Высшая школа, 1985, - с. 66-72

Лабораторная работа №2

«Исследование автоматизированного гидравлического привода»

Цель работы:

Ознакомиться с конструкцией и принципом действия автоматизированного гидравлического привода и определить его характеристики.

Содержание работы:

1. Ознакомиться и конструкцией привода и составить его принципиальную схему.

2. Определить назначение и работу отдельных элементов и привода в целом.

3. Определить характеристики привода.

4. Определить усилие и мощность привода.

Общие сведения:

Гдропривод представляет собой автоматизированный агрегат для выполнения технологического воздействия на управляемый объект, например, стол станка или деталь.

По принципу действия гидроприводы делятся на объемные (статические) и динамические. В настоящей работе применяется объемный гидропривод Под объемным гидроприводом понимается в общем случае гидросистема, предназначенная для приведение в движение механизмов и машин, в состав которых входит объемный гидродвигатель.

Понятие «гидропривод» обычно отождествляется с понятием «гидросистема», под которой понимается совокупность средств , передающих энергию посредством использования жидкости под давлением.

Всякий гидропривод состоит из источника гидравлической энергии (расход жидкости), которым в большинстве случаев служит насос гидродвигателя (в нашем случае возвратно-поступательного движения гидроцилиндра) и прочих гидроаппаратов.

Гидроаппаратурой называют устройства, предназначенные для изменения параметров потока рабочей жидкости или для поддержания их на определенном уровне. Под параметром потока понимают давление, расход и направление давления.

Насосом называется машина, преобразующая механическую энергию, приложенную к его валу (поршню), в энергию жидкости, а гидродвигателем - машина, преобразующая энергию жидкости в механическую энергию на его валу (штоке).

Благодаря таким важным преимуществам, как малая масса и объем, приходящиеся на единицу передаваемой мощности, высокий КПД, надежность действия, а так же простота автоматизации управления, гидроприводы нашли широкое применение в самых разных отраслях машиностроения.

Приемуществом гидросистем является так же возможность бесступенчатого регулирования выходной скорости в широком диапазоне.

Различают:

- напорную гидролинию – часть основной гидролинии, на которой рабочая жидкость поступает от насоса к распределителю или непосредственно к гидродвигателю;

- исполнительную гидролинию – часть основной гидролинии, по которой рабочая жидкость движется от распределителя к гидродвигателю и обратно;

- сливную гидролинию – часть основной гидролинии, по которой рабочая жидкость движется в бак от распределителя или непосредственно от гидродвигателя.

Применительно к рассматриваемым объемным гидроприводам основным видом энергии является энергия давления, которая легко может быть преобразована в механическую работу с помощью гидродвигателей.

В лабораторной работе используется работа гидропривода, исполнительным органом которого служит гидроцилиндр. Такой гидроцилиндр может быть использован как привод перемещений стола станка, ползуна пресса, в качестве толкателя, зажима, и т.д.

Характерной особенностью гидроприводов является равномерное движение рабочего органа (штока гидроцилиндра) , легкость регулировки и большое усилие, развиваемое на штоке.

Гидропривод смонтирован на стенде, на котором установлены бак с маслом, шестеренчатый насос, развивающий давление Р=0.5 МПа.

Скорость вращения ротора насоса h=2000 об/мин. Исполнительный орган- несимметричный цилиндр двухстороннего действия, диаметр поршня которого D=50мм, диаметр штока d=15мм.

Управление работой гидропривода осуществляется от четырехходового двухпозиционного золотника с электромагнитным управлением.

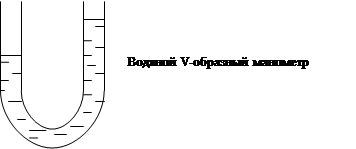

На напорной магистрали установлен манометр для измерения давления масла и предохранительный клапан, регулирующий это давление.

На штоке установлены кулачки, воздействующие на контакты, управляющие подачей тока в обмотки магнитов золотника. Положения кулачков на штоке регулируются. У штока размещена линейка, по которой определяется величина хода штока. Для определения времени хода штока из одного крайнего положения в другое используют секундомер.

Указания по проведению работы

1. Ознакомиться с гидроприводом, смонтированным на стенде.

2. Составить его полную схему.

3. Для пяти различных положений винта предохранительного клапана замерить время прямого и обратного ходов. Для каждого случая замеров фиксировать давление Р в магистрали.

4. Определить средние скорости прямого и обратного ходов.

5. Рассчитать F усилие на штоке цилиндра для прямого и обратного ходов для всех пяти случаев.

6. Определить объемный расход Q масла в цилиндре. Объемный расход находить по формуле Q=S∙V ;

где S – площадь поперечного сечения цилиндра;

V – скорость движения поршня;

определить мощность привода по формуле N=Q∙P,

где Р – давление в напорной магистрали.

Все полученный данные свести в таблицу 1.

Таблица 1.
