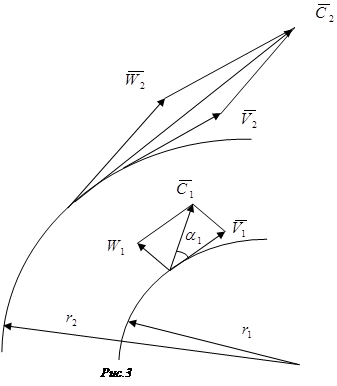

Мощность вентилятора в ваттах

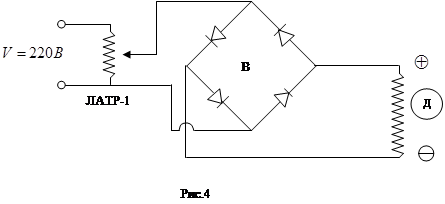

Здесь в и в height=21 src="images/referats/22340/image066.png">, причем - динамическое давление развиваемое вентилятором ; - к.п.д. вентилятора равный 0,85. Для выполнения лабораторной работы используется вентилятор, установленный консольно на валу электродвигателя постоянного тока, но­минальная скорость вращения которого при напряжении 32 В равна 10000 об/мин. Электродвигатель питается от двухполупериодного выпря- мителя В, напряжение на который подается через регулируемый автотрансформатор ЛАТР-1 (рис.4).

Изменение скорости вращения ротора двигателя Д (колеса вентилятора ведется о помощью строботоскопа. Деление воздуха измеряют с помощью пневмометрической трубки.

Указания по проведению работы

1. Ознакомиться о конструкцией установки и зарисовать ее схему. Изобразить схему привода вентилятора. Описать работу вентилятора и его регулировку.

2. Экспериментально установить зависимость скорости V воздуха в вентиляторе в зависимости от скорости вращения колеса, а также зависимость мощности вентилятора от величины . Для этого пневмометрическая трубка вводится внутрь воздухопровода. При помощи трубок измеряется статическое и полное давление. Поскольку

,

то

.

Здесь в ; -

3.Изменяя скорость вращения ротора, определяем , для разных (шести-семи) скоростей вращения ротора (брать равным 8000 об/мин).

Для измерения скорости в работе используется строботоскоп:

а) включить тумблер «Сеть» и через 2-3 мин тумблер «лампа»;

б) переключателем установить диапазон измерения частоты. Строботоскоп имеет три шкалы (красную, синюю и зеленую), что соответственно цветом показано как на шкале, так и на переключателе диапазоны. Красной шкале х10 соответствуют три положения переключателя: ½, 1, 2. Синей х100 соответствуют два положения переключателя: 1, 2. Зеленой х1000 соответствуют два положения переключателя: 1, 2;

в) например, вы поставили переключатель на красную 2, частота мигания лампы будет соответствовать об/мин;

г) направляете лампу на вращающуюся часть вентилятора. Вращая круглый тумблер до тех пор, пока четко не увидите одну метку, которая как бы «остановится»;

д) сделайте проверку, для этого переключите тумблер на один диапазон в большую сторону – вы увидите два изображения метки. Вернитесь на диапазон с одной меткой. Частота вращения подсчитывается по п. в). Если при переключении вы видите одно изображение, то диапазон выбран неправильно. Переключение в большую сторону делается до появления двух изображений метки с последующим возвратом на предыдущий диапазон.

4. Подсчитываем скорости воздушного потока, расход (производительность) вентилятора и мощность для тех же скоростей вращения ротора.

Данные сводим в таблицу

Таблица 1

В расчетах учитывать, что давление, уравновешиваемое высотой водяного столба в 1 мм (1 мм вод. ст.), соответствует

P=9.81.

5. Проводя расчеты, следует следить за тем, чтобы размерности величин соответствовали друг другу.

Определяя сечение трубопровода (воздухопровода), принимать его как прямоугольник и измерить с помощью линейки.
