Гидравлика, гидропневмопривод

где: l – ход штока;

Р – давление в напорной магистрали;

t1 - время прямого хода;

t2 – время обратного хода;

V – скорость прямого хода;

V2 – скорость обратного хода;

F – усилия на штоке при прямом ходу;

Q – объемный расход;

N – мощность на штоке.

7. Зависимости скорости, усилия, расхода и мощности от давления Р представить в виде графиков.

8. На основании

исследования сделать соответствующие выводы.

Обозначение элементов пневмоавтоматики

Литература

1. Башта Т.М. Гидропривод и гидроавтоматика. –М.: Машиностроение, 1979, - с. 3-6; 50-54; 67-74; 95-100.

Лабораторная работа №3

«Исследование основных характеристик гидравлического насоса»

Цель работы:

Ознакомиться с конструкцией и основными характеристиками гидравлического насоса

Содержание работы:

1.Ознакомиться с конструкцией насоса.

2.Ознакомиться со схемой регулирования насоса.

3.Составить гидравлическую схему установки.

4.Снять характеристики насоса.

Общие сведения:

Насосами называются машины для создания потока жидкой среды.

По характеру силового воздействия различают насосы динамические и объектные.

Агрегат, состоящий из насоса и приводящего двигателя, соединенные друг с другом называют насосным агрегатом. Различают объемную подачу насоса Qv (м³/с). Подача насоса зависит от геометрических размеров насоса и скорости его рабочих органов, а так же от гидравлического сопротивления трубопровода, связанного с насосом.

Давление насоса P определяется зависимостью

Где: PH и Pв – соответственно давление на входе и на выходе в насосе; Vм , Vв – средние скорости жидкости на входе и выходе в насос; Zн , Zв – высоты центров тяжести сечений на входе и выходе.

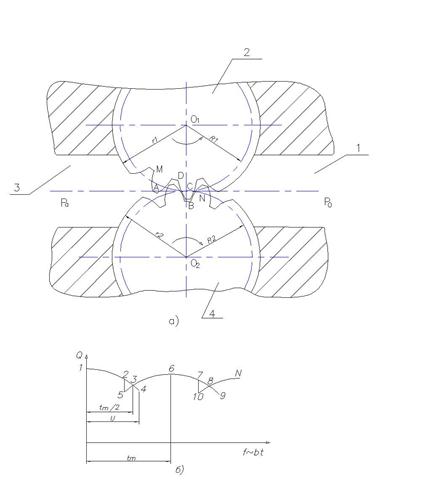

Принципиальная схема шестеренчатого насоса показана на рис. 1.

При вращении шестерен 2 и 4 по направлению стрелок зубья выходят из зацепления и впадины зубьев (вследствие образовавшегося вакуума), заполняются жидкостью из полости 1 всасывания. Рабочие камеры ограничены профилями впадин зубьев, поверхностями статора и боковых дисков. В полости 3 нагнетания зубья входят в зацепление и жидкость из впадин выдавливается в нагнетательную магистраль. Геометрическая подача такого насоса определяется из выражения

Где: b - ширина шестерен; w – угловая скорость вращения шестерен; h – высота головок зубьев шестерен; R – радиус делительной окружности шестерен; f – расстояние между полюсом и точкой зацепления.

Рис. 1

На рис 1.б показан график геометрической подачи шестеренчатого насоса. Для практических расчетов минутную подачу можно рассчитывать по формуле

,

Где:- объемный кпд насоса (= 0.7+0.9); m –модуль зацепления; z – число зубьев шестерен; b – ширина шестерен; n –частота вращения шестерен об/мин.

В предлагаемой работе расход и мощность насоса будем определять косвенным путем через расходную характеристику дросселя, установленного на напорной магистрали гидравлического насоса. Рабочий расход жидкости, протекающей через дроссель, рассчитаем по формуле [3]:

,

Где S – площадь проходного сечения дросселя; - коэффициент расхода

(- плотность жидкости (=900 кг/м); P – перепад давления на входе и выходе дросселя.

Принимая, что расход через дроссель равен подаче, развиваемой насосом, определим мощность насоса по формуле:

На рисунке 2 представлены обозначения элементов гидропривода.

Из представленных элементов составить схему лабораторной установки.

Указания по проведению лабораторной работы:

1. Ознакомиться с элементами, входящими в состав лабораторной установки.

2. Составить гидравлическую схему установки.

3. Подготовить установку к работе, подключив ее к распределительному электрощиту.

4. Подать на электродвигатель напряжение постоянного тока.

ВНИМАНИЕ!!! Подаваемое напряжение постоянного тока не больше 24В. А ток не более 10А.

Рис. 2

5. Установить дроссель в положение 1. Это положение определяется при 16В напряжения на двигателе, при этом насос должен развивать давление на манометре до дросселя 1.5атм.

6. Меняя напряжение на электродвигателе, а следовательно его скорость, с 16В до 24В через 2В, снять с манометров давление до и после дросселя (24В соответствует 1450 об/мин., 2В – 120 об/мин.).

7. Установить дроссель в положение 2 и 3 и повторить п.6 Положению 2 и 3 соответствует напряжение на двигателе 16В, а давление, развиваемое насосом на манометре до дросселя 2.0 и 2.25 атм.

8. Результаты измерений занести в таблицу 1.
