Проект легкового автомобиля, грузоподъемностью 4 человека, микрохэтчбэк

Заключение

Темой и задачей проектирования моей курсовой работы является проект легкового автомобиля, грузоподъемностью 4 человека; колесной формулой 4х2; максимальной скоростью 35 м/с, класс автомобиля – это микрохэтчбэк. А также индивидуальное задание на проектирование узла – вариант №41 (рулево

е управление типа червяк - ролик).

Курсовая работа, представленная мною состоит из пояснительной записки и графической части. Пояснительная записка включает все тягово- и технико эксплуатационные свойства автомобиля, а графическая часть включает в себя графики подтверждающие расчёты, которые позволяют сделать заключения и выводы о практичности, более высоком уровне технико – экономических свойств автомобиля.

В пояснительной записке представлены разделы и соответствующие расчёты к ним, а именно:

1.- выбор и основание исходных данных для проектирования

2.- тяговый расчёт автомобиля, который включает в себя построение графика внешней скоростной характеристики, расчёт и корректировка передаточных чисел трансмиссии.

3.- тягово – эксплуатационные свойства автомобиля, а это и тяговая и скоростная характеристика автомобиля, и динамический паспорт, и тормозные свойства, и устойчивость автомобиля, и управляемость, плавность хода, проходимость, топливная экономичность.

4.- основные технико – эксплуатационные показатели автомобиля.

5.- а также литературный и патентный поиск и обзор по теме индивидуального задания.

Графическая часть содержит графики, подтверждающие расчёты, содержащиеся в пояснительной записке:

1.- график скоростной характеристики автомобиля

2.- график корректировки передаточных чисел трансмиссии

3.1.- график тяговой характеристика автомобиля

3.2.- график динамической характеристики автомобиля

3.3.- график характеристики ускорения автомобиля

4.- динамический паспорт автомобиля

5.- график характеристики разгона автомобиля

6.- график зависимости критических скоростей движения автомобиля от радиуса поворота.

7.- график зависимости критических скоростей автомобиля по условиям управляемости от угла поворота управляемых колёс.

8.- график зависимости резонансных скоростей автомобиля от длины неровностей.

9.- и 4 графика по топливной экономичности которые характеризуют расход топлива в литрах на 100 км при разных условиях движения автомобиля, а именно в зависимости от:

а) фактора обтекаемости

б) загруженности автомобиля

в) коэффициента сопротивления качению колеса автомобиля

г) график расхода топлива при разгоне на каждой передаче

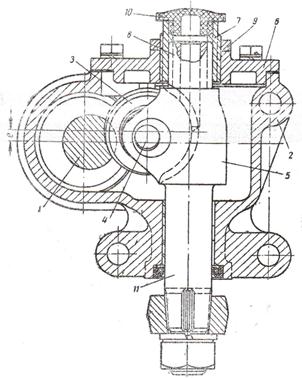

Темой моего индивидуального задания является рулевое управление типа червяк – ролик. Чтобы изучить устройство и принцип работы узла необходимо произвести патентный и литературный поиск по уже существующим конструкциям, аналогам. В своей работе я привёл 4 патента как примеры, которые являются аналогичными по принципу работы и устройству узлу, разрабатываемому мною. Каждый патент(пример) содержит устройство и цель изобретения. Необходимо изучить цель модернизированных изобретений. Конструкция узлов является аналогичной друг другу, но модернизация некоторых составных частей приводит к увеличению долговечности узла, к снижению себестоимости, увеличению производительности. Основным механизмом данного узла является – механическая передача: глобоидальный червяк – ролик. Весь механизм установлен в картере рулевого механизма. Как правило, червяк установлен на конических подшипниках, один из которых выполнен регулируемым. Вал ролика на конце имеет сошку, которая в свою очередь и воспринимает крутящий момент который далее передаётся рулевую тягу и далее рулевой рычаг, далее управляемые колёса. Крутящий момент передаётся от рулевого колеса к валу червяка, далее через зацепление червяк-ролик к ролику (двух, трёх гребневый…), который в свою очередь передаёт вращение на вал сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу. Можно также сказать, что механизм является одноступенчатым редуктором (на входе получаем более низкий крутящий момент с более высокой угловой скорость вращения рулевого колеса, по сравнению с более высоким крутящим моментом, но более медленной угловой скоростью на сошке).

Заключительной часть курсовой работы является представление в графическом виде компоновки автомобиля в двух проекциях.

В заключении можно отметить что спроектированный мною автомобиль является более совершенным в технико- и тягово-эксплутационном направлении чем автомобиль прототип. За прототип был взят автомобиль марки ЗАЗ, модели 968 «Запорожец»: это и размещение силовой установки в передней части кузова, снабжение рулевого управления усилителем, снижен расход топлива, улучшены показатели скоростной характеристики двигателя, увеличена комфортабельность автомобиля, дизайн внешний так и внутренний, разгонные характеристики.

Литература:

1. Литвинов А.С., Фаробин Я.Е. Автомобиль. Теория эксплуатационных

свойств. М.: Машиностроение, 1989. -237с.

2. Гришкевич А.И. Автомобили. Теория. Минск.: Выщеэйшая школа, 1986.

-207с.

3. Поросятковский В.А., Куку Д.Г., Чобруцкая Р.В. Тягово-динамический расчёт автомобиля. Методические указания к курсовому проекту (курсовой работе) по дисциплине «Автомобиль». Кишинёв.: КПИ,1991 -39с.

4. D. Cucu, V. Poroseatcovschi. “Teoria automobilului”.

5. E. Ionescu. V. Cîmpian, S. Popescu, Gh. Pereş. Tractoare şi automobile. Dinamica şi economicitatea tractoarelor şi automobilelor. 1979

6. А.Н. Понизовкин, В.С. Шуркина. Краткий автомобильный справочник. Гос. НИИавтомоб. трансп. 8-е изд., перераб и доп. – М. Транспорт, 1979-

464с.

7. В. И. Анохин. Отечественные автомобили. Издательство

«Машиностроение», Москва 1964
