Проект легкового автомобиля, грузоподъемностью 4 человека, микрохэтчбэк

Рулевой механизм представляет собой или червячную, или винтовую, или кривошипную, или зубчатую передачи, или комбинацию таких передач. Большое распространение получили рулевой механизм в виде червячной передачи с червяком глобоидальной формы. К этому типу относят рулевые механизмы легковых автомобилей и многих грузовых автомобилей семейства ГАЗ.

Устройство и конструкция узла представлена в

графической части работы и в спецификации к разрабатываемому узлу.

3.2 Литературный и патентный поиск по узловой разработке

Аналог №1

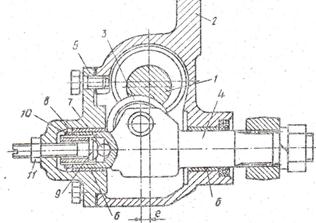

Известен рулевой механизм транспортного средства (SU 1676905), содержащий глобоидальный червяк 1, установленный на подшипниках в картере 2, ролик 3, закреплённый на валу сошки 4 и крышки 5 картера 2. В крышке 5 и картере 2 расположены опоры 6 вала сошки 4. В осевом отверстии вала сошки 4 установлены шарик 7 и регулировочный винт 8, закреплённый одним концом на валу сошки 4 с помощью резьбовой втулки 9, которая зафиксирована от проворачивания с помощью гайки 10. Вторым концом регулировочный винт закреплён в крышке 5 и зафиксирован от проворачивания гайкой 11. Выборка зазора между валом сошки 4, шариком 7 и головкой регулировочного винта 8 осуществляется вворачиванием втулки 9 с последующей её фиксацией. Цель изобретения – повышение надёжности рулевого механизма. Устройство работает следующим образом. Выборка зазора между валом сошки 4, шариком 7 и головкой регулировочного винта 8 осуществляется путём вворачивания втулки 9 с последующей фиксацией её на валу сошки 4 гайкой 10. Указанная регулировка производится перед сборкой рулевого механизма. А регулировка бокового зазора между глобоидальным червяком 1 и роликом 3 (изменение размера е) производится после сборки рулевого механизма путём вворачивания винта 8 с последующим стопорением его в крышке 5 гайкой 11.

Аналог №2

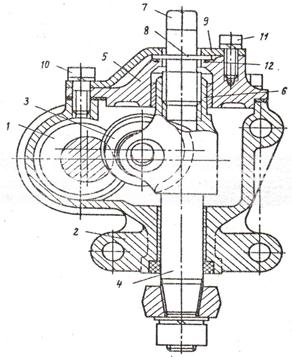

Также известен рулевой механизм (SU 850474), содержащий глобоидальный червяк 1, установленный на подшипниках в картере 2, ролик 3, закреплённый на валу 4 сошки и крыши 5 картера. В крышке 5 картера имеется опора для хвостовика 6 головки вала 4 сошки, в осевое отверстие которого ввернёт регулировочный винт 7, имеющий бурт 8, зажимаемый между крышкой 5 картера и прижимной пластиной 9 с помощью винта 10 крепления крышки 5 к картеру 2 и винта 11. Регулировочный винт 7 в сопровождении с крышкой 5 картера имеет гарантированный радиальный зазор, компенсирующий несоосность крышки 5, картера 2, вала 4 сошки. Для предотвращения течи смазки через регулировочное устройство рулевого механизма в специальном гнезде крышки 5 картера имеется кольцевой сальник 12, прилегающий к бурту 8 регулировочного винта.

Цель изобретения – повышение долговечности и технологичности рулевого механизма.

Недостаток данного рулевого механизма является то, что в результате использования в качестве опорной поверхности (несущей значительные радиальные нагрузки) резьбовой поверхности втулки и вала сошки последние оказываются наиболее подверженные износу.

Кроме того, данная конструкция требует высокой точности соблюдения соосности сопрягаемых поверхностей картера, крышки, резьбовой втулки и вала сошки.

Аналог №3

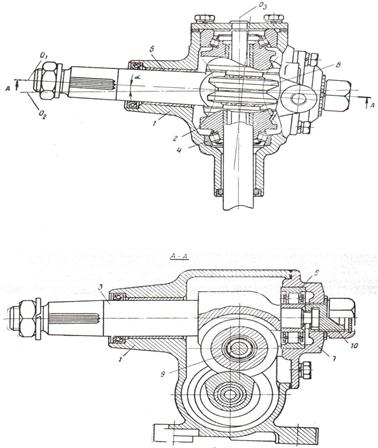

Червячный рулевой механизм (SU 545502), содержащий картер 1, в котором размещены глобоидальный червяк 2 и вал сошки 3. Червяк вращается в роликовых конических подшипниках 4, один из которых выполнен регулируемым. Вал сошки вращается в бронзовой втулке 5 горловины картера 1 и в роликовом цилиндрическом подшипнике 6 верхней крышки 7 картера 1. В щёчка вала сошки закреплен двухгребневый ролик 8, вращающийся на оси 9 и взаимодействующий с витками червяка 2. Щёчки выполнены параллельными оси вала сошки 3. Центр ролика 8 смещён относительно средней плоскости червяка 2 для обеспечения запаса на осевое регулировочное перемещение вала сошки 3. Регулировочное перемещение вала сошки происходит с помощью винта 10.

Ось О1 вала сошки 3 расположена в плане под углом к направлению оси О2, перпендикулярному оси О3 червяка 2. В результате центр ролика при вращении вала сошки 3 перемещается в плоскости, наклонённой к оси О3 червяка 2 на угол, ограниченный углами подъёма винтовой линии крайнего и среднего витков червяка.

Цель изобретения – упростить изготовление рулевого механизма и повысить его надёжность. Это достигается тем, что ось вала сошки в плоскости, параллельной соси червяка, выполнена отклонённой от перпендикулярного к оси червяка положения на угол, ограниченный углами подъёма винтовой линии крайнего и среднего витков червяка.

При таком расположении осей вала сошки и червяка нет необходимости располагать ролик наклонно к оси вала сошки (для правильной ориентации ролика относительно витка червяка), поскольку ролик, оставаясь параллельным оси вала сошки, в предлагаемом механизме правильно ориентируется относительно червяка в результате поворота оси самого вала сошки. Такая конструкция исключает также осевые перемещения вала сошки при работе рулевого механизма и позволяет отказаться от подвижного резьбового соединения в качестве опоры конца вала сошки.

Аналог №4

Рулевой механизм (SU 288569) содержит глобоидальный червяк 1, установленный на подшипниках в картере 2, ролик 3, закреплённый с помощью оси 4 в пазу вала 5 сошки и крышки 6 картера, в резьбовое отверстие которой ввёрнута втулка 7 с внутренней и наружной резьбами, которые могут быть различного направления или одного направления, но с различным шагом. На хвостовике 8 головки вала сошки выполнена наружная резьба, и этот хвостовик ввернут в резьбовую втулку 7, являющуюся также его опорой. Втулка 7 законтрена гайкой 9. Для смазки механизма в качестве маслоналивного канала используется закрываемое пробкой 10 резьбовое отверстие втулки 7 и центральное сквозное отверстие в резьбовом хвостовике головки вала сошки, выходящее в паз головки вала сошки. Осевое перемещение вала сошки при его вращении может быть осуществлено также с помощью закреплённого в резьбовом отверстии крышки винта, ввернутого в резьбовое отверстие хвостовика 8 головки вала сошки. Резьбовое соединение вала сошки с картером может быть осуществлено хвостовиком 11 с резьбой, ввернутым в горловину картера.

В этом случае для возможности регулирования бокового зазора в зацеплении горловина картер должна быть выполнена отъёмной.

Цель изобретения – упростить изготовление и повысить долговечность пары глобоидальный червяк – ролик. Для этого на валу сошки выполнена резьба, взаимодействующая с резьбовым элементом кратера. В таком рулевом механизме резьба вала сошки может быть выполнена на наружной поверхности его хвостовика, а со стороны крышки картера резьбовой элемент может быть выполнен в виде втулки с внутренней и наружной резьбами, причём наружной резьбой втулка ввёрнута в крышку картера.
