Подходы к управлению с экологическим риском

ШАГ 1. Описание системы

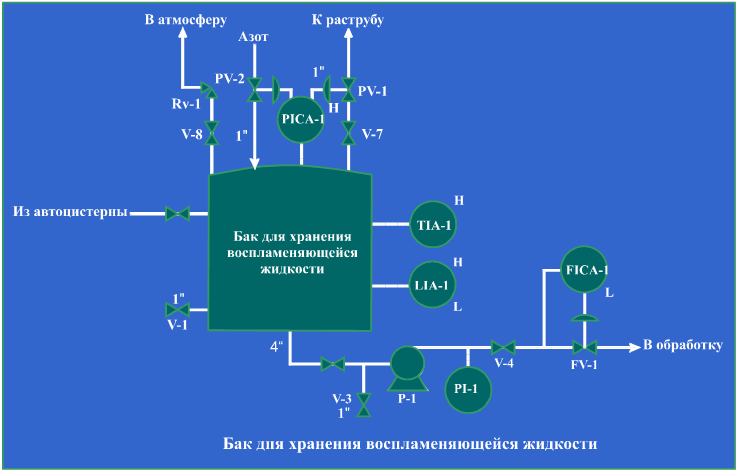

Система хранения воспламеняющейся жидкости в виде диаграммы распределения ресурсов и оборудования (P&ID Process and Instrumentation Diagrams) дана на рисунке G.1 – бак для хранения воспламеняющейся жидкости (Ozog, 1985) [4].

Бак спроектирован так, чтобы удерживать воспламеняющуюся жидкость под слабым давлением азота. Система управления (PICA-1) контролирует д

авление. Кроме этого, бак защищен с помощью клапана, который перекрывается в аварийных ситуациях. Жидкость питает бак через автоцистерну. Насос (Р-1) перекачивает воспламеняющуюся жидкость для дальнейшей переработки.

Рисунок 13.1 Бак для хранения воспламеняющейся жидкости P&ID (Ozog, 1985)

Обозначения:

FV – управляющий клапан потока;

P-1 – насос;

PV – управляющий клапан давления;

V – клапан;

RV – предохранительный клапан;

P – давление;

T – температура;

L – уровень;

F – поток;

I – индикатор;

C – контроллер;

A – сигнализатор;

H – высокий;

L – низкий.

ШАГ 2. Идентификация риска

Метод может быть использован для идентификации главной опасности, такой, как выброс воспламеняющихся веществ из бака. Для нашего случая воспользуемся данными, полученными методом HAZOP (Ozog, 1985) [4].

ШАГ 3. Построение дерева отказов

Каждое событие помечено соответственно В для базовых или неразвитых событий, М – для промежуточных событий и Т – главное событие. Процедура начинается с верхнего события (основной выброс воспламеняющегося вещества) и определяет возможные события, которые могли привести к этому инциденту.

Главное событие может индуцироваться несколькими исходными, например:

М1: Утечка во время разгрузки автоцистерны.

М2: Разрушение бака из-за внешних событий.

В1: Повреждение сливного отверстия бака.

М3: Повреждение бака из-за взрыва.

М4: Повреждение бака из-за избыточного давления.

Причем мы видим, что каждое из этих событий может привести к главному событию.

События М1, М2, М3 и М4 требуют дальнейшего развития. Для события В1 существует адекватная историческая информация, что позволяет считать его базовым событием. Анализ продвигается вниз на один уровень, пока все механизмы отказов не будут исследованы до соответствующей глубины. Базовые события и неразвитые события обозначены кругами и ромбами соответственно. Дальнейшее развитие неразвитых событий не считается необходимым или возможным. В таблице приведены характерные инициирующие события.

Таблица

Инициирующие события
