Газохроматографический метод определения загрязненности воздуха

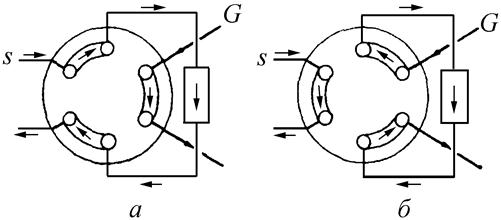

Рис. 4. Ввод краном: а — заполнение пробоотборной петли крана пробой S; б — ввод пробы в потоке газа-носителя G

Рис. 5. Шприц

Жидкие пробы вводятся в газовые хроматографы микрошприцами на 1, 5, 10, 50 мкл через термостойкое резиново

е уплотнение испарителя. Величина дозируемой пробы легко регулируется в широких диапазонах. Общий вид таких микрошприцев изображен на рис. 5. Эти шприцы сравнительно недороги и удобны для очистки.

Для автоматического ввода жидких проб применяют специальные поршневые, вращающиеся и золотниковые дозирующие краны. В поршневом кране движущийся поршень имеет сбоку кольцевую канавку, глубина которой определяет объем введенной пробы. Поршень двигается между полостью, промываемой непрерывным потоком анализируемого вещества, и нагретым испарителем.

Твердые пробы в основном вводят в пиролизных устройствах через специальные шлюзы.

1. 3 Детекторы для газовой хроматографии

Всего для газовой хроматографии предложено более 60 типов детектирующих систем. По общепринятой классификации детекторы подразделяются на дифференциальные и интегральные по форме зарегистрированного сигнала. Дифференциальные детекторы измеряют мгновенное различие в концентрации вещества в потоке газа-носителя. Хроматограмма, зарегистрированная таким детектором, представляет собой ряд пиков, площадь которых пропорциональна количеству разделенных соединений. Интегральные детекторы измеряют суммарные количества соединений, выходящих из колонки. Хроматограмма в этом случае ступенчатая, высота ступеней пропорциональна количеству соответствующих соединений.

В зависимости от однократной или многократной регистрации молекул анализируемых соединений выделяют концентрационные и потоковые детекторы. В концентрационных детекторах сигнал пропорционален концентрации соединения в подвижной фазе (элюенте). Здесь имеет место многократная регистрация молекул анализируемых соединений. В потоковых (или массовых) детекторах сигнал пропорционален количеству пробы компонента, достигаемому ячейки детектора в единицу времени. В этом случае происходит только однократная регистрация.

По селективности детекторы классифицируются на универсальные, селективные и специфические. В универсальных детекторах регистрируются все компоненты смеси, выходящие из колонки, за исключением подвижной фазы. Селективные детекторы регистрируют определенные группы соединений на выходе из колонки. Специфические детекторы регистрируют только один компонент или ограниченное число компонентов с подобными химическими характеристиками.

Основные технические характеристики детекторов:

· чувствительность или предел детектирования;

· линейность (динамический диапазон);

· инерционность (постоянная времени, быстродействие);

· стабильность (уровень шума и дрейфа);

· величина эффективного объема чувствительной ячейки.

Чувствительность концентрационных детекторов Ак определяется следующим выражением:

,

где Sп — площадь пика, см2; V — шкала самописца, мВ × cм–1; Fr — скорость газа-носителя, мл × с–1; q — масса соединения, мг; F — скорость движения ленты самописца, см × с.

Размерность чувствительности в этом случае мВ · мг × мл –1.

Чувствительность потоковых детекторов (мВ · мг × с-1) равна:

.

В последние годы чаще всего определяют предел детектирования. Для оценки минимально обнаруживаемой концентрации необходимо, кроме чувствительности, знать уровень флуктуаций (шума) нулевой линии. Минимальным сигналом, поддающимся измерению, обычно принято считать сигнал, высота которого в несколько раз (2–5) превышает уровень шумов d :

.

Величина сmin — предел детектирования — определяет предельные возможности прибора.

Под линейностью детекторов понимают диапазон концентраций, в пределах которых наблюдается линейность зависимости сигнал – концентрация. Для определения величины линейности строят соответствующий график. Обычно диапазон линейности расположен от предела детектирования до концентраций, в которых уже наблюдается отклонение от линейности на 5–10%.

Под инерционностью (быстродействием, постоянной времени) подразумевается скорость реагирования детектора на быстрое изменение концентрации на выходе из колонки. Детектор должен иметь такое быстродействие, чтобы при регистрации не искажать формы полосы соединения, выходящего из колонки. В современных, особенно ионизационных детекторах постоянная времени — менее 0,1–0,01 с. В некоторых катарометрах, чаще всего устаревших конструкций, постоянная времени может составлять около 1 с и даже выше.

Быстродействие сильно зависит от величины эффективного объема ячейки.

Уровень шума нулевого сигнала детектора определяется кратковременными флуктуациями. Дрейф — это монотонное смещение нулевой линии. Величину смещения оценивают в течение 1 часа. Обычно требования к этим показателям таковы: шум 0,5% рабочей шкалы и дрейф не более 3% в час.

В табл. 1 приведены технические характеристики детекторов, применяемых в современных газовых хроматографах.

Таблица 1

Технические характеристики наиболее часто применяемых детекторов для ГХ
