Проектирование и конструирование – это особая часть воспитательной среды, которая дает кружковцам возможность применить свои знания на деле, помогает сориентироваться в мире профессий, формирует технологическую культуру и творческое отношение к труду, чувство гордости за свои умелые руки и умную голову. В процессе выполнения проекта и конструирования учащиеся не только изготовляют различные изделия, но и проводят своеобразные исследования. Это поисково-исследовательское начало прямо связано с внедрением в технологическую подготовку школьников метода проектов. У детей появляется желание и возможность разработать, проанализировать, проверить и воплотить возникшие у них идеи в материале.

Подход к освоению учащимися технологии проектирования и конструирования оправдан и педагогически эффективен. Поэтому считаем, что руководителям кружков технологии, необходимо углублять и расширять это направление в своей работе.

Рассмотрим проектирование дополнительного оборудования учебной мастерской для кружковых занятий на примере гравировальной машины.

Гравировальный cтанок в шутку иногда называют бормашинкой, хотя правильнее было бы назвать его сверлильно-фрезерным. Фрезерованием можно обрабатывать не только плоские, но и такие поверхности, которые прежде с большим трудом обрабатывали штихелями, шаберами и тому подобными инструментами.

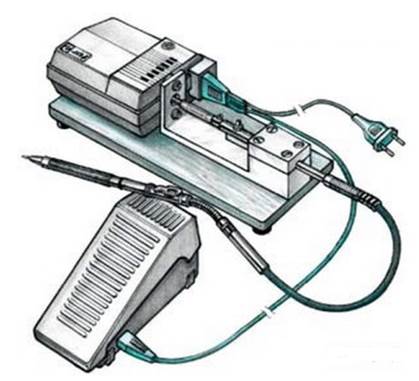

Рис.1 Общий вид станка

В нашей конструкции использован двигатель типа KN-4 от подольской бытовой швейной машины, который комплектуется педальным регулятором оборотов и сетевым кабелем с разъемами. Этот двигатель мал по размеру, прост в обслуживании, у него плавный запуск, бесшумный ход. Он также снабжен системой для снижения радиопомех, выполнен по II классу защитной изоляции, не требует заземления и дополнительного охлаждения.

Рис.2 Привод «Рукав» на гибком валу

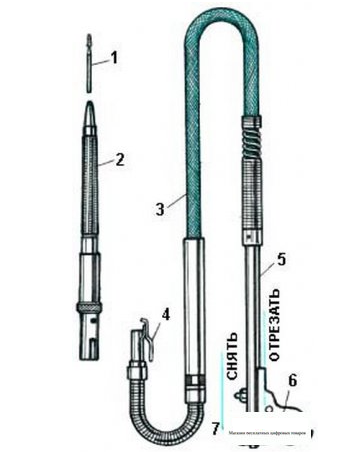

1 - фреза, 2 - наконечник с цангой, 3 - гибкий вал, 4 - замок, 5 - хвостовик, 6 - кронштейн-фиксатор, 7 – шкив

Сам процесс фрезерования обычно объединяют со сверлением потому, что при обоих видах обработки для вращения фрезы или сверла используется электропривод с гибким валом. Станок пригоден для обработки дерева, пластмасс, некоторых металлов, а также мрамора, малахита и янтаря. Так что использовать его могут не только механики и скульпторы - резчики фигурок из кости, но и ювелиры для так называемой трехмерной гравировки.

Кинематическая схема станка очень проста. Крутящий момент с ротора электродвигателя напрямую передается на гибкий вал. На другом его конце одет наконечник с цанговым зажимом для захвата режущего инструмента. Чаще всего это фрезы или абразивные камни.

Двигателем для станка может послужить практически любой коллекторный электромотор. Лучше, чтобы частоту его вращения можно было регулировать реостатом.

В качестве гибкого вала обычно используют тросовую передачу - вращающийся трос находится в гибкой оболочке - "рубашке". Точно такие обычно устанавливают для передачи крутящего момента на спидометре автомобилей. Но для нашего станка все же лучше подойдет фирменный "рукав" от зубоврачебной бормашины или "зуботехнический рукав", который применяют в своей работе техники-протезисты. У того и у другого гибкий вал заканчивается специальным разъемом, к которому присоединяется фирменный наконечник с цанговым зажимом для захвата режущих инструментов.

Для изготовления станка необходимо сделать подставку с кронштейном для двигателя, на ней же закрепляется держатель гибкого вала. В данной конструкции вал электродвигателя соединен с гибким валом через мягкий переходник, выполненный из отрезка медицинского шланга. Такое соединение позволяет обойтись без очень точной регулировки соосности обоих валов.

Подставку проще всего вырезать ножовкой из фанеры толщиной 12 или 14 мм. Края ее опилите напильником, просверлите крепежные отверстия и зачистите поверхность наждачной шкуркой.

Кронштейн для электродвигателя согните из листовой стали толщиной 3 мм и просверлите в нем отверстия согласно размерам, приведенным на чертеже. Держатель гибкого вала можно сделать из материала, легко поддающегося механической обработке (текстолит, эбонит, дюралюминий или твердые породы дерева - бук, дуб, береза).

Отверстие для крепления хвостовика гибкого вала лучше просверлить в последнюю очередь, когда обе части держателя будут готовы. Соедините части держателя через прокладку толщиной 0,5 .0,7 мм, вырезанную из плотного картона или пресшпана, плотно стяните крепежными винтами и только после этого сверлите. Когда отверстие будет готово, прокладку удалите. Теперь хвостовик гибкого вала можно надежно фиксировать в держателе.
