Автоматизация установки получения диамоний-фосфата

Для повышения качества продукта автоматизируем контур регулирования связанный с регулированием температуры на выходе БГС, так как именно этот контур является самым важным в получении готового продукта. Автоматизация других приборов не приведет к значительному повышению производительности, поэтому экономически не выгодна.

Описание элементной базы

Блок прео

бразования сигнала термопар БПТ-22

1.1 Блок БПТ-22, предназначен для преобразования сигналов низкого уровня и термо партипа ТХА(K), ТХК(L), ТВР, ТПП(S), ТПР(B) в унифицированный сигнал постоянного тока 0-5 мА,0-20 мА, 4-20 мА. Блок БПТ-22 имеет два идентичных, гальванически не связанных канала преобразования. Блок обеспечивает компенсацию термо Э.Д.С. свободных концов термопары,а также подавление нуля входного сигнала и масштабирование диапазона измерения входного сигнала.

1.2 Оба канала БПТ-22 рассчитаны на подключение одинаковых термопар, имеющих одинаковую настройку. БПТ-22 может использоваться не только для преобразования сигнала термопар, но также для усиления напряжения низкого уровня (0÷100) мВ, полученного от источника Е.

1.3 Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Основные технические характеристики БПТ-22 приведены в табл. 1 и 2.

Таблица 1

2.2 По стойкости к климатическому воздействию БПТ-22 отвечает исполнению УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для работы при температуре от +1 до +40 °С. При внешнем принудительном охлаждении корпуса допускается работа при температуре до+50 °С.

2.3 По стойкости к механическому воздействию БПТ-22 выполнены в вибростойком исполнении L3, по защите от действия окружающей среды в обычном исполнении по ГОСТ 2997-84.

2.4 Блок БПТ-22 может эксплуатироваться только в закрытых взрывобезопасных помещениях.

2.5 Средний срок эксплуатации не менее 10 лет.

2.6 Средний срок хранения 1 год в условиях по группе 1 ДСТ 20790 - 82.

2.7 Граница допустимого значения дополнительной погрешности преобразования при изменении напряжения питания от номинального значения в границах указанных в таблицы 1 не превышает ±0,1% от диапазона изменения соответствующего сигнала.

2.8 Граница допустимого значения дополнительной погрешности преобразования при изменении температуры окружающей среды на каждые 10 °С в диапазоне от 1 до 50 °С не превышает ±0,2% от диапазона изменения соответствующего сигнала.

2.9 Граница допустимого значения дополнительной погрешности преобразования при действии постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м не превышает ±0,2% от диапазона изменения соответствующего сигнала.

2.10 Величина пульсации выходного тока не превышает половины границы допустимого значения основной погрешности.

Принцип работы блока

Блок схема преобразователя, приведенная на рисунке 1. Преобразователь состоит из следующих основных функциональных узлов:

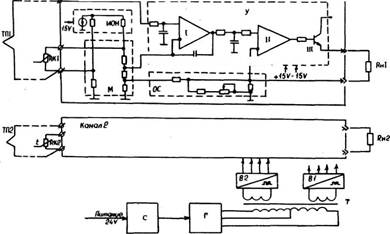

Рисунок 1 - Блок-схема преобразователя БПТ-22.

М - мостовая схема;

У - трёх каскадный усилитель;

ОС - цепь отрицательной обратной связи;

В1, В2-источники питания;

ИОН -источник образцового напряжения;

С, Г, Т-стабилизатор, генератор Роера с развязывающим трансформатором;

4.3 С помощью мостовой схемы осуществляется компенсация нулевого начального значения входного сигнала. Мостовая схема блоков, предназначенных для работы с термопарами типов ТХА, ТХК, ТВР, ТПП дополнительно осуществляет автоматическую компенсацию термо Е.Д.С. свободных концов термопары с помощью медного чувствительного элемента Rк, включённого в плечо моста и установленного вблизи места подключения свободных концов термопары ТП в клеммной колодке.
