Проектирование дренажей на базе чертежей базы ГП

Пластовый дренаж должен выходить за наружные стенки сооружения, а в необходимых случаях - отсыпаться по откосу котлована (траншеи).

Пластовый дренаж должен быть соединен с трубчатым дренажом кольцевым, пристенным или сопутствующим.

При большой площади подземного помещения следует прокладывать дополнительные трубчатые дрены под полом помещения.

В подпольях зданий, возводимых на свайн

ых основаниях, пластовый дренаж может быть устроен в сочетании с однолинейным трубчатым дренажом, расположенным под подпольем.

3. Архитектурно-планировочный раздел

3.1 Объёмно-планировочное решение участка застройки

Вертикальная планировка участка выполнена на основании генплана и инженерно-геологических изысканий, выполненных проектным институтом “Карелпроект” 1990г. И решена с учётом планировочных отметок примыкающих улиц и с учётом существующей застройки. Исходя из геологических и гидрогеологических условий участка, для проведения строительства и дальнейшей успешной эксплуатации здания инженерная подготовка предполагает: вертикальную планировку, поверхностный водоотвод, осушение. Вертикальная планировка выполнена в подсыпке. Предполагается использование грунта, изымаемого при рытье котлована здания в подсыпке газонов.

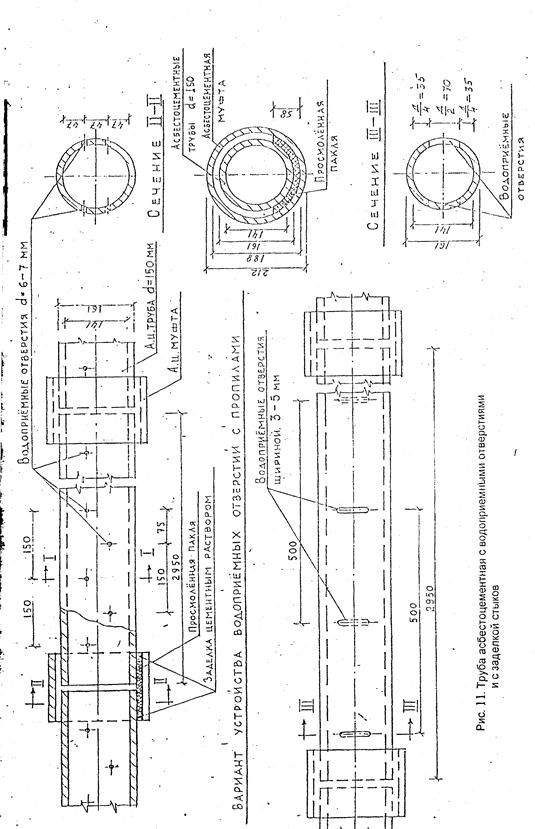

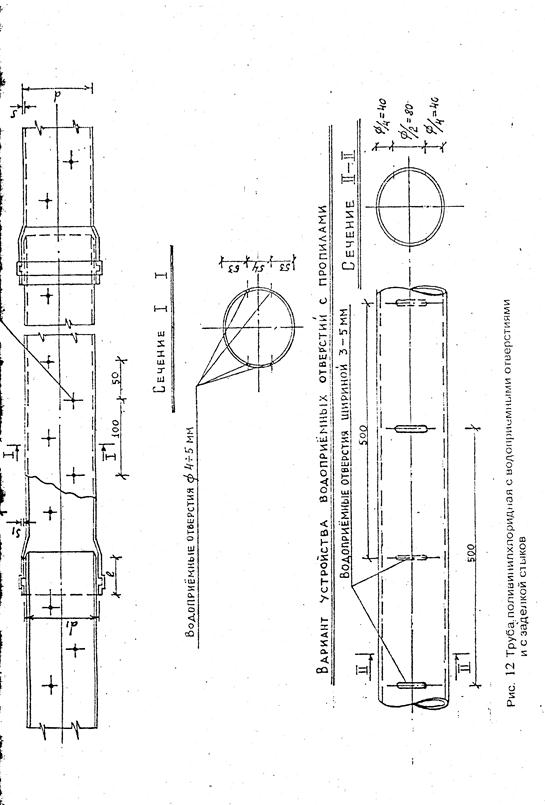

Поверхностный водоотвод осуществляется по лоткам асфальтового покрытия в направлении прилегающих улиц. Для защиты подвальных помещений от верховодки и грунтовых вод предусматривается пристенный дренаж из асбестоцементных труб D=150мм с 2-хслойной фильтрующей обсыпкой. Выпуск пристенного дренажа запроектирован в проектируемый ливневой коллектор.

Участок застройки расположен в районе микрорайона Перевалка в г. Петрозаводске.

На участке располагается 9-ти этажный 54-х квартирный жилой дом, площадки для отдыха, сушки белья, площадка для контейнеров, детская площадка, хозяйственная площадка, а также площадка для временной остановки легкового транспорта.

Фасад здания обращен на юго-запад, что обеспечивает хорошую степень инсоляции помещений.

Участок имеет следующие характеристики:

· Размеры в плане: ширина 123,26 м; длина 157,39 м;

· Площадь участка в границах отвода -19400 м2;

· Площадь участка в границах благоустройства -19400 м2;

· Площадь застройки - 2970 м2;

· Площадь проездов, тротуаров, отмостки – 2600м2;

· Площадь площадок – 2000 м2;

· Дороги шириной 5,5 м;

· Тротуары шириной 1,5 м;

· Пешеходные дорожки шириной 1,5 м;

Площадь озеленения участка составляет 6000 м2. В табл. 2.1 приведена ведомость элементов озеленения.

Таблица 3.1

Благоустройство площадок выполнено малыми элементами архитектуры (см. табл. 2.2)

Таблица 3.2

Минимальное расстояние от здания до площадок составляет 12 м, а максимальное 20м.

Планировка участка выполнена в соответствии с требованиями действующих СНиП и ГОСТ.

3.2 Объемно-планировочное решение жилого здания

В рамках данного дипломного проекта согласно исходному заданию на курсовое проектирование разработан проект жилого 9-ти этажного дома, который имеет следующие характеристики.

Таблица 3.3

Здание имеет прямоугольную форму со следующими размерами в плане, ширина 12 м длина 45 м.

В здании техподполье, в котором располагается помещение для разводки санитарно-технических сетей (водопровод, канализация, и.т.д.).

На первом этаже располагается мусорокамера для сбора мусора.

3.3 Описание конструктивных решений

· Фасады - с приставными лоджиями

· Фундаменты - ленточные из сборных ж/б плит и бетонных блоков –ФЛ 12.12, ФЛ 12.24, ФЛ 16.12, ФЛ16.24, ФЛ12.8, ФЛ16.8
