Проектирование дренажей на базе чертежей базы ГП

· Наружные цокольные панели - Однорядная разрезка, трёхслойные из тяжёлого бетона с утеплителем, толщиной 350 мм

· Наружные стены - Однорядная разрезка, трёхслойные из тяжёлого бетона толщиной, 350 мм, с утеплителем 350 мм

· Внутренние стены - Несущие ж/б панели толщиной 160 мм

· Перегородки - Гипсокартонные толщиной 80 мм

· Крыша - С теплым чердаком с рулонной кровлей из наплав

ляемого рубероида

· Перекрытия - Ж/б панели сплошные, толщиной 160 мм

· Вентблоки - Самонесущие ж/б панели

· Лестницы - Сборные ж/б площадки и марши

· Санузлы - Сантехнические кабины

· Лоджии - Ж/б панели толщиной 160 мм

· Ограждения лоджии - Бетонная панель

· Отделка цоколя - Крупноразмерная керамическая плитка

· Козырьки над входами - Ж/б плоская плита толщиной 160 мм

· Полы в комнатах - Паркетная доска по лагам

· Полы в кухнях – Линолеум

· Полы в санузлах - Керамическая плитка

· Окна - С раздельными переплётами

· Двери наружные - Остеклённые и глухие, обшитые рейкой

· Двери внутренние – Щитовые

· Потолки - Высококачественная клеевая окраска

· Отделка стен - Оклейка обоями

· Отделка стен санузлов - Масляная окраска

· Отделка стен ванной – Кафель

· Отделка кухонь - Масляная окраска, кафель

· Отделка лестничной клетки - Масляная и эмульсионная окраска

· Отделка столярки - Масляная окраска за 2 раза

· Водопровод - Хозяйственно-питьевой от внешних сетей

· Отопление – Центральное

· Вентиляция - Естественная вытяжка из санузлов и кухонь

· Горячее водоснабжение - Централизованное от внешних сетей

· Канализация - В городскую канализационную сеть

· Водостоки - Внутренний в лестничной клетке с выпуском в ливневую канализацию

· Электрооборудование - Электроосвещение от сети 380/220 В

· Устройство связи - Электроосвещение от сети 380/220 В

· Мусоропровод - С камерой на 1 этаже

· Лифт - Пассажирский, грузоподъемностью 400кг

Используется конструктивная схема здания с несущими поперечными стенами. Шаг поперечных несущих стен 4,5м и 3м. Наружные несущие стеновые панели трехслойные железобетонные на гибких связях с эффективным утеплителем.

Здание запроектировано с теплым чердаком с рулонной кровлей из наплавляемого рубероида. Кровля выполняется их трёхслойных ж/б плит покрытия с эффективным утеплителем.

Плиты перекрытий предусмотрены сплошными толщиной 160мм. Сплошные плиты перекрытия пролётом 4.5 м, опёртые по тём сторонам, выполняются с обычным сетчатым армированием.

В проекте применено двойное остекление с раздельными переплётами.

Класс здания – II

Степень долговечности – II

Степень огнестойкости – II

4. Расчётно-конструкторский раздел

4.1 Расчёт коллектора

4.1.1 Исходные данные

Требуется рассчитать ж/б безнапорную трубу Ø 500мм с обычным армированием. Трубопровод укладывается в траншею открытым способом на естественном основании. Глубина укладки от поверхности земли до 3 метров до верха трубы, грунт- супесь тугопластичная. Уровень грунтовых вод на глубине 2 м.

Расчётная приведенная внешняя нагрузка P на 1 м трубопровода определяется по формуле, кн/м:

4.1.2 Давление грунта в траншеи

4.1.3 Коэффициент, учитывающий разгрузку трубы грунтом пазух

=250-нормативный модуль деформации грунта засыпки пазух,

=300000-начальный модуль упругости бетона трубы,

=0,56 м - средний диаметр труб,

=0,62 м – наружный диаметр труб,

В=1,5 м - ширина траншеи на уровне верха трубы,

h = 0,06 м –толщина стенки труб.

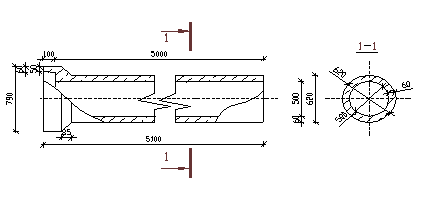

Рис.4.1 - Геометрические размеры

4.1.4 Определяем коэффициент концентрации давления в насыпи:

(3.4)

следовательно, определяем по формуле:

(3.5)

- коэффициент концентрации давления в насыпи,

=1,4 (см. табл.3.1 грунт Г3)

Таблица 4.1. - Значения коэффициента Кн в зависимости от характеристик основания
