Проектирование дренажей на базе чертежей базы ГП
4.1.5 Расчётная приведённая нагрузка на трубу от грунта при укладке в насыпь:
,
= 0,877 (см.рис.4.2),т.к.

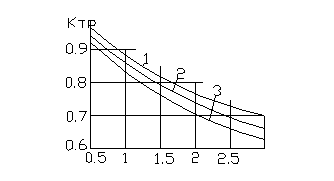

Рис.
4.2 –График вертикального давления в зависимости от ширины траншеи и категории грунта засыпки
-ширина траншеи на уровне середины расстояния между поверхностью земли и верхом трубопровода.
Следовательно, расчёт ведём по формуле:
(3.6)
1,15*0,62*1,41*0,97*0,75(18,0*2+5*5)=31,08 кН/м
=1,15- коэффициент перегрузки для грунта,
=0,97-коэффициент,учитывающий боковое давление на трубопровод.(см. табл.3.2)
=0,75 (см. табл.3.3)
Таблица 4.2 - Значение коэффициента η при различном уплотнении засыпки
|
Вид грунта засыпки |
Коэффициенты при степени уплотнения засыпки | |||||||
|
Нормальной |
Повышенной плотности | |||||||
|
при укладке труб в | ||||||||
|
траншее |
насыпи |
траншее |
насыпи | |||||
|
λтр |
η |
λн |
η |
λтр |
η |
λн |
η | |
|
Пески, кроме пылеватых |
0,1 |
0,95 |
0,3 |
0,86 |
0,3 |
0,86 |
0,5 |
0,78 |
|
Пески пылеватые, суглинки |
0,05 |
0,97 |
0,2 |
0,9 |
0,25 |
0,88 |
0,4 |
0,82 |
|
Глины |
0 |
1 |
0,1 |
0,95 |
0,2 |
0,9 |
0,3 |
0,86 |
Таблица.4.3 - Значение коэффициента β1, β2
|
Способ укладки труб |
Коэффициенты приведения для нагрузок от | |
|
давление грунта и временных нагрузок |
собственной массы трубопровода и массы транспортируемого продукта | |
|
На плоское грунтовое основание с подбивкой под круглые трубы |
0,75 |
0,6 |
|
На грунтовое спрофилированное основание с углом охвата трубы |
0,55 |
0,37 |
|
75 | ||
|
90 |
0,5 |
0,32 |
|
120 |
0,45 |
0,25 |
|
На ж/б фундамент с углом охвата трубы 120 |
0,35 |
0,2 |
кН - с учётом взвешенного действия воды
4.1.6 Расчётная приведенная нагрузка от транспорта
=1-динамический коэффициент подвижной нагрузки
=1,4-коэффициент перегрузки для транспорта
=2,06-нормативное равномерно распределенное давление от транспорта (табл.3.4)
Таблица.4.4 - значение
от автомобильной нагрузки Н-18 приразличных наружных диаметрах
|
Глубина заложения трубопровода |
Нормативное равномерно распределённое давление от автомобильной нагрузки | ||||||
|
0,3 |
0,5 |
0,7 |
0,9 |
1,1 |
1,3 | ||
|
0.5 |
111.1 |
104 |
92,9 |
83,2 |
75,9 |
69,1 | |
|
0.75 |
51,9 |
48,2 |
46,6 |
42,9 |
40 |
38 | |
|
1,00 |
28,1 |
27,2 |
25,6 |
24,5 |
23 |
21,6 | |
|
1,25 |
18,3 |
17,8 |
17,5 |
16,9 |
16,3 |
15,6 | |
|
1,50 |
13,4 |
13,3 |
13,1 |
12,9 |
12,8 |
12,7 | |
|
2,00 |
8,43 |
8,43 |
8,43 |
8,43 |
8,43 |
8,43 | |
|
3,00 |
5,49 |
5,49 |
5,49 |
5,49 |
5,49 |
5,49 | |
|
4,00 |
3,04 |
3,04 |
3,04 |
3,04 |
3,04 |
3,04 | |
|
5,00 |
2,06 |
2,06 |
2,06 |
2,06 |
2,06 |
2,06 | |
