Проектирование дренажей на базе чертежей базы ГП

4.1.7 Расчётная приведенная нагрузка от жидкости

=1-коэффициент перегрузки

=0,6-коэффициент приведения нагрузки.

(табл.4.4)

4.1.8 Расчётная приведенная нагрузка от собственного веса трубы

=1,1

4.1.9 Полная приведенная нагрузка

Контрольная нагрузка 41,2 кН/м по ГОСТ 8482-88

4.1.10 Усилия в трубе от основного сочетания нагрузок

4.1.11 Геометрические характеристики продольного сечения

4.1.11.1 Общие данные армирования

Каркас КП4 А-IØ6 – ГОСТ 5781, 5Вр – 1 – ГОСТ 6727 (спир.) с шагом m=80 мм

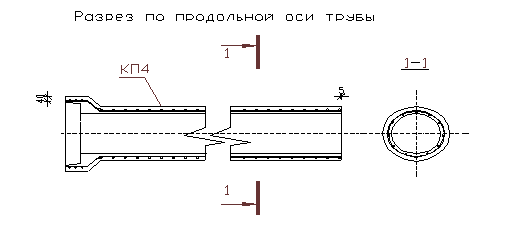

Рис.4.3 – Армирование трубы

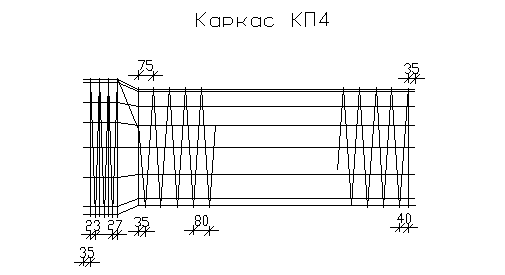

Рис.4.4 – Каркас КП4

4.1.11.2 Площадь спиральной арматуры

4.1.11.3 Коэффициент продольного армирования

Бетон марки В25

4.1.11.4 Площадь приведенного сечения

4.1.11.5 Статический момент

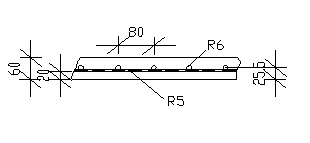

Рис.4.5 – Деталь армирования

4.1.11.6 Расстояние от внутренней грани до центра

4.1.11.7. Момент инерции приведенного сечения

4.1.11.8 Момент сопротивления приведенного сечения

4.2. Расчёт фундамента

4.2.1 Инженерно-геологические условия

Описание инженерно-геологических элементов (далее ИГЭ):

ИГЭ-1 –насыпной грунт, смесь супеси, гравия, гальки, бытового мусора, мощность 0.7 -1.9 м;

ИГЭ-2 – моренные супеси с гнёздами песков, с гравием и галькой от 10-15% до 25-35%, с валунами 5-10%, мощность 15 м;

Глубина залегания уровня грунтовых вод от 1,8 до 4 м.

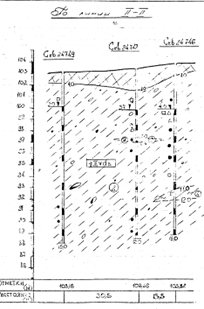

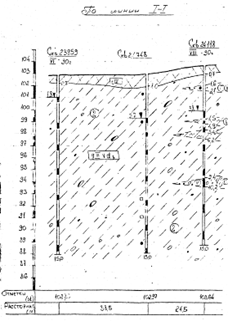

Рис.4.6 – Геология скважин

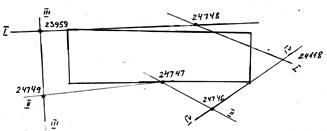

Рис.4.7 – Схема расположения скважин

Таблица 4.5 - Характеристики физико-механических свойств грунтов

4.2.2 Сбор нагрузок на фундамент

4.2.2.1 Постоянные нагрузки

Таблица 4.6 - Постоянная нагрузка от покрытия, к

Таблица 1.1.1. кгс/м2

Таблица 4.7 - Постоянная нагрузка от перекрытия, к

Таблица 1.1.1. кгс/м2
