От стеновых панелей:

Наружная стена:

11.56 кН/м (вес 3-х слойных стеновых панелей принят по паспортам изделий серии 75)

Торцевая стена:

15.1 кН/м

Внутренние стены:

30*0,16*25=120

кН/м до отм. -1,90

От лестничных маршей:

=15 кН

=35кН

кН

(1,4*0,08*2,8*3,75)/6=1,96

4.2.2.2 Временные нагрузки

На перекрытия:

Временная нагрузка на перекрытие -

Временная нагрузка на перекрытие чердака

Временная нагрузка на покрытие:

На покрытие:

Снеговая нагрузка - нормативная снеговая нагрузка по СНиП 2.01.07-85 “Нагрузки и воздействия” для г. Петрозаводска (V снеговой район).

Результирующая нагрузка по сечению 1-1

Результирующая нагрузка по сечению 2-2

Результирующая нагрузка по сечению 3-3

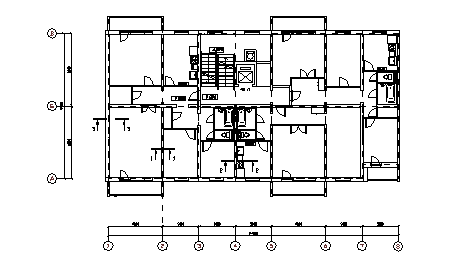

Рис.4.8 - Схема для сбора нагрузок

4.2.3 Расчет фундаментов

4.2.3.1 Определение глубины промерзания

Расчетная глубина сезонного промерзания грунта по формуле:

где kh - коэффициент, учитывающий влияние теплового режима сооружения, нормативная глубина сезонного промерзания:

где d0 - величина, принимаемая равной для песков гравелистых, крупных и средней крупности - 0,30, - безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в г.Петрозаводске.

4.2.3.2 Выбор варианта фундамента

Проанализировав инженерно геологические условия наиболее приемлемыми типами фундаментов являются фундаменты на естественном основании.

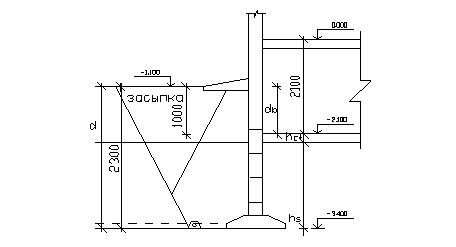

Рис.4.9 – Вариант фундамента

фундамент на естественном основании;

4.2.3.3 Расчет фундамента на естественном основании

Исходные данные:

; ;;;

Сечение 3-3:

Предварительное определение размеров подошвы фундамента.

Площадь подошвы фундамента:

где - условное расчетное сопротивление ИГЭ-2, - средний удельный вес материала фундамента и грунта на его уступах, - глубина заложения фундамента от уровня планировки земли.

Так как фундамент ленточный, то его длина равна единице, а значит .

Предварительно принимаем 1.4 м.

Расчетное сопротивление грунта основания определяем по формуле:

где и - коэффициенты условий работы, принимаемые по таблице 3 [2];

— коэффициент, принимаемый равным 1,1;

, и — коэффициенты условий работы, принимаемые в зависимости от угла внутреннего трения по таблице 4 [2];

=0,84

=4,37

=6,9

— коэффициент, зависящий от ширины подошвы фундамента (при );

— ширина подошвы фундамента;

— глубина подвала — расстояние от уровня планировки до пола подвала;

— осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды);
