Расчет двигателя

д). Строим диаграмму вращающего момента, снимаемого с коленчатого вала (рис.4.)

Тe = Ft × r ,

где r – радиус кривошипа, r = S/2.

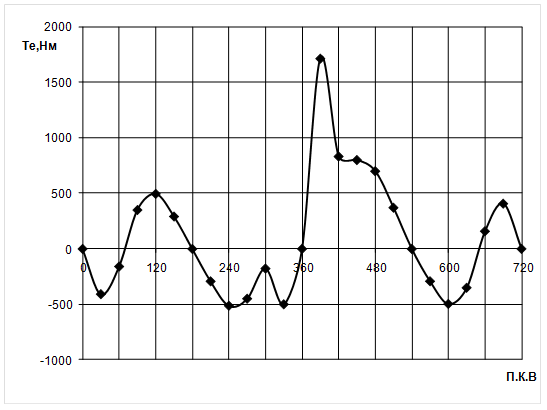

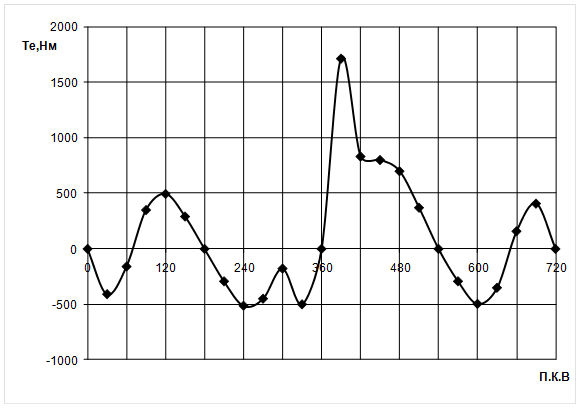

Рис.4. Диаграмма вращающего момента одного цилиндра двигателя

Рис 5 Диаграмма восьми цилиндрового двигателя

Для построения диаграммы суммарного вращающего момента многоцилиндрового двигателя производим алгебраическое сложение величин Те одноцилиндрового двигателя с угловым сдвигом 720/i = 720/8 = 90 (i- число цилиндров).

Таким образом, диаграмму величин Те (рис.4.) необходимо разделить на 8 частей и алгебраически сложить их ординаты независимо от порядка работы цилиндров.

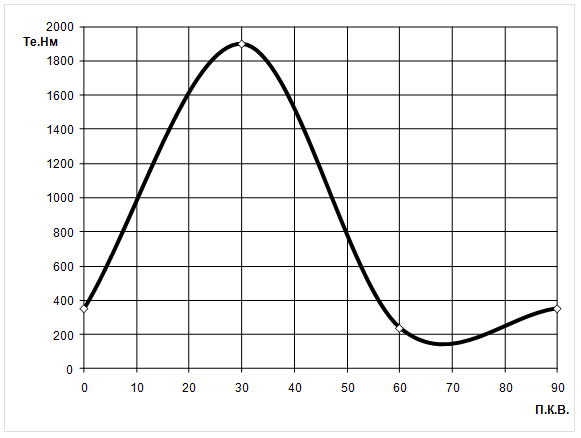

Рис. 6 Диаграммы суммарного вращающего момента

е). Строим диаграмму износа шатунной шейки

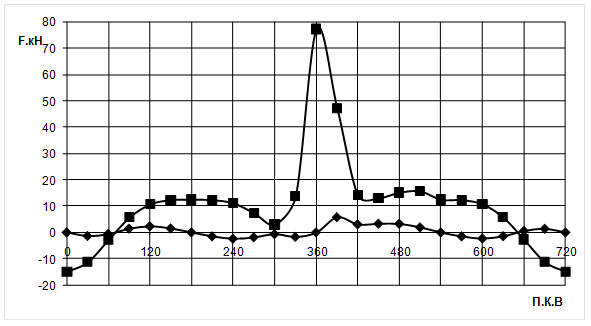

Результирующая сила Rшш, приложенная к шатунной шейке, определяется графическим сложением силы Fs , действующей по оси шатуна, с центробежной силой вращающихся масс кривошипа Fсш:

mшк=0,725mш=0,725*3,697=2,6803 кг ,

Fсш= – mшк × rw2 = – 2,6803*0,0595*2412 = –9262,6 Н = – 8,262 кН .

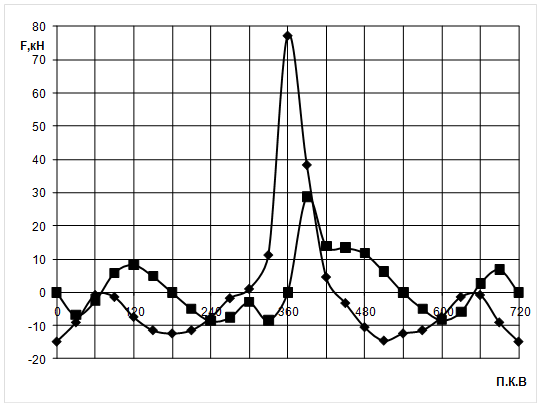

Графическое построение силы Rшш в зависимости от угла поворота кривошипа производится в виде полярной диаграммы с полюсом в точке Ош. Сначала строят полярную диаграмму силы FS откладывая в прямоугольных координатах с полюсом О ее составляющие Fτ, Fк для различных углов j поворота коленчатого вала. Полученные точки конца вектора Fτ, последовательно в порядке углов соединяют плавной кривой, которая является полярной диаграммой силы Fτ с полюсом в точке О. Чтобы получить полярную диаграмму нагрузки на шатунную шейку, достаточно переместить на полученной полярной диаграмме силы Fτ полюс О по вертикали на величину вектора Fсш в точку Ош. Проекция на вертикаль любого вектора полярной диаграммы дает значение нормальной силы, действующей на шатунную шейку и направленную по радиусу кривошипа. Полярная диаграмма, перестроенная в прямоугольные координаты Rшш и j, позволяет определить среднее значение Rшш.cp. Пользуясь полярной диаграммой, можно построить так называемую диаграмму износа шейки. Для построения диаграммы под углом 60° к направлению каждой силы Rшш в обе стороны проводят кольцевые полоски, высота которых пропорциональна соответствующей силе Rшш . Суммарная площадь этих полосок в итоге представляет собой диаграмму износа. Из диаграммы износа шейки видна зона наименьших давлений на нее. Следовательно, в этом месте должно находиться отверстие для подвода масла к подшипнику.
