7. КОМПОНОВКА ДВИГАТЕЛЯ

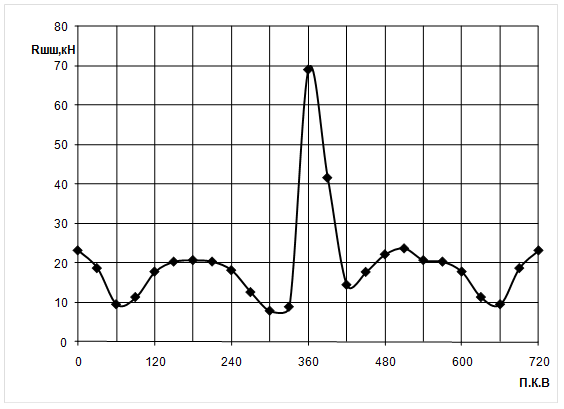

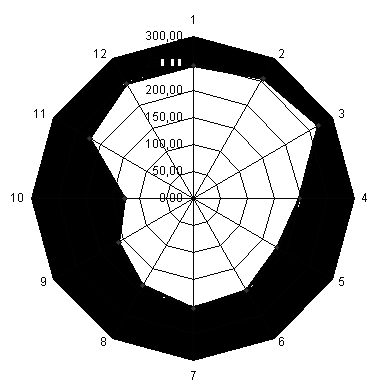

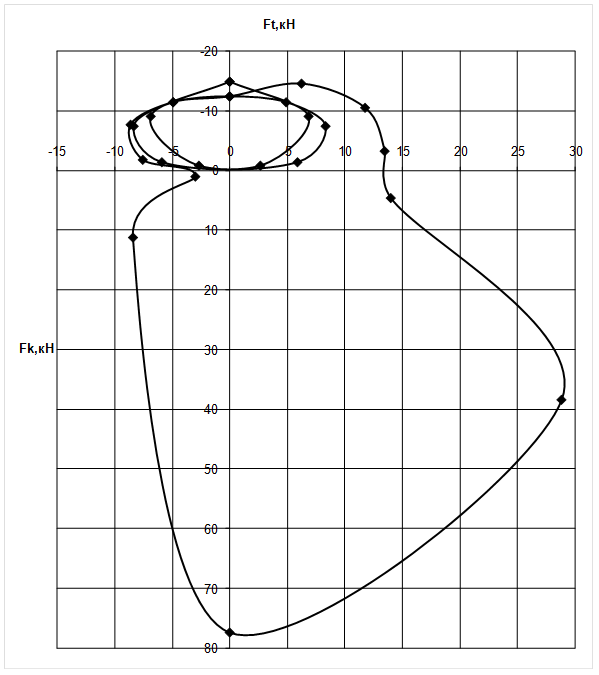

7.1 Компоновка кривошипно-шатунного механизма (КШМ) двигателя

При компоновке V-образного двигателя проводятся под углом g/2 оси левого и правого цилиндр

ов по отношению к вертикальной оси. В одном из цилиндров намечается положение осей шатунной шейки и поршневого пальца при нахождении поршня этого цилиндра в ВМТ, а положение оси поршневого пальца другого цилиндра определяется засечкой на ось этого цилиндра из точки В дугой радиуса, равный длине его шатуна lш. Угол развала g блока цилиндров определяется из соотношения: g=kj/2, где k-целое число (1,2); j-угол между кривошипами (j=720/i); i- число цилиндров в одном ряду блока.

7.1.1 Компоновка и расчет деталей поршневой группы

Компоновку начинаем с отработки головки поршня (Приложение 5). Учитывая конструкцию двигателя-прототипа и установившиеся тенденции в мировом двигателестроении выбираем количество поршневых колец (по прототипу 3), их размеры (hk, hm, t) и расположение, определяем размеры жарового пояса (с) и перемычек между поршневыми кольцами (hм.к.). Исходя, из этих данных намечаем высоту головки поршня (Нг). Задавшись затем толщиной днища (d) и формой его внутренней части, очерчиваем контур камеры сгорания. Выбрав основные размеры поршня наносим его контур на компоновочную схему и намечаем положение оси поршневого пальца, отложив по оси цилиндра от основания юбки расстояние Н1. Вокруг полученного центра вычерчиваем контур бобышки и, проведя силовые ребра к внутренней поверхности днища, окончательно вычерчиваем внутренний контур головки и юбки поршня. Изобразив на схеме поршневые кольца, каналы для отвода масла от маслосъемных колец оформляем внешний контур деталей поршневой группы.

После компоновки поршневой группы выполняем проверочные расчеты на прочность.

Расчет поршня. При работе двигателя в поршне возникают сложные напряжения от сил давления газов, инерционных и термических нагрузок. Вместе с тем определяющим параметром при расчете на прочность являем толщина днища (d) поршня. Приближенная проверка прочности днища поршня, как круглой пластинки, защемленной по краям и нагруженной равномерно распределенной нагрузкой, может быть определена по формуле:

£ [ ] ,

Где рz –максимальное давление газов в цилиндре, МПа.

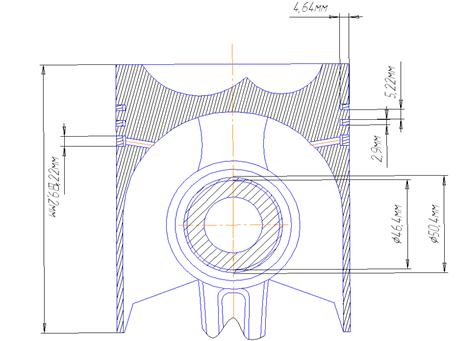

Рис 7.1 Компоновка поршневой группы

Допускаемое напряжение изгиба для поршней из алюминиевых сплавов АЛ10; АК 4 - [ ] =40…60 МПа без оребрения днища поршня, с оребрением – [ ] =50…150 МПа. Следовательно, на днище поршня применяем оребрение.

Юбку поршня проверяем по удельному давлению от максимальной боковой силы по формуле:

Где =0,5…1,0 МПа,

Ню - высота юбки поршня, Ню=Нп – Нг.= 139,2-52,896 = 86,304 мм

Относительные размеры деталей поршневой группы в таблице 11.

Таблица 11 Относительные размеры деталей поршневой группы

Расчет поршневого пальца. Проверяемся удельные давления во втулке верхней головки шатуна и в бобышках поршня.

Удельное давление во втулке верхней головки шатуна:

,

Где FS - суммарная сила, действующая на поршень,

lг.ш – длина верхней головки шатуна, для бензиновых двигателей и дизелей

lг.ш =0,3D=0,3*119=34,8 мм.

Удельное давление в бобышках поршня:

Где lб – длина бобышки поршня, для бензиновых двигателей и дизелей:

lб =0,98D/2 - lг.ш – 2=0,98*119/2-40,6-2=20,04 мм.

В современных двигателях допускаемые удельные давления равны (материал-сталь 20,15Х,15ХН): для дизельных двигателей – =32…40 Мпа; =30…35 Мпа.
