Автомобильные двигатели
1.12.7. Часовой расход топлива:
При ,
Остальные данные приведены в таблице результатов расчета внешней скоростной характеристики.
Результаты расчёта внешней скоро
стной характеристики:
, об/мин |
кВт |
Нм |
МПа |
МПа |
, МПа |
г/кВт*ч |
кг/ч |
|
11,358 |
112,980 |
0,961 |
0,059 |
1,02 |
322,013 |
3,675 |
1960 |
24,933 |
121,476 |
1,033 |
0,086 |
1,119 |
354,451 |
8,83 |
2960 |
38,459 |
124,073 |
1,055 |
0,112 |
1,167 |
265,440 |
10,209 |
3960 |
50,082 |
120,770 |
1,027 |
0,138 |
1,165 |
265,067 |
13,275 |
4960 |
57,947 |
111,563 |
0,949 |
0,165 |
1,114 |
283,303 |
16,417 |
5960 |
60,199 |
96,453 |
0,820 |
0,191 |
1,011 |
320,147 |
19,273 |
|
60,293 |
99,268 |
0,844 |
0,187 |
1,031 |
313 |
18,872 |
|
54,987 |
75,482 |
0,641 |
0,218 |
0,859 |
375,6 |
20,653 |
2. ДИНАМИЧЕСКИЙ РАСЧЕТ

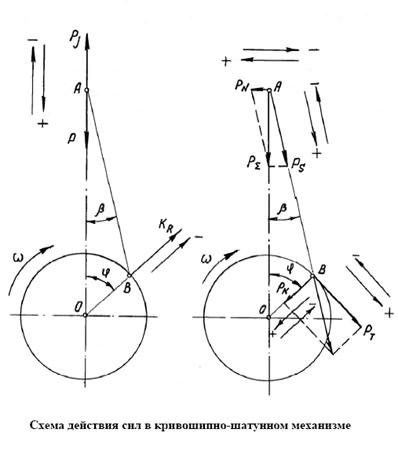

Динамический расчет автомобильного двигателя производится на режиме максимальной мощности по результатам теплового расчета. В результате расчета необходимо определить следующие силы и моменты, действующие в кривошипно-шатунном механизме двигателя:
- избыточное давление газов над поршнем , МПа;
- удельную суммарную силу, действующую на поршень, МПа;
- удельную суммарную силу, воспринимаемую стенками цилиндра (нормальное давление) , МПа;
- удельную силу инерции от возвратно-поступательно движущихся масс , МПа
- удельную силу, действующую вдоль шатуна, МПа;
- удельную силу, дейст-вующую вдоль кривошипа , МПа;
- удельную силу, направ-ленную по касательной к окружности радиуса криво-шипа , МПа;
- крутящий момент от одного цилиндра , Нм;
- крутящий момент от i цилиндров , Нм;
- удельную центробежную силу инерции от неуравно-вешенных вращающихся масс, сосредоточенных на радиусе кривошипа, МПа;
- удельную силу, дей-ствующую на шатунную шейку, МПа.
2.1. Расчет сил, действующих в КШМ
2.1.1. Построение развернутой индикаторной диаграммы в координатах р-α.
Перестройку индикаторной диаграммы из p-V в развернутую диаграмму удельных давлений (в координатах р-α), действующих на поршень, проще выполнить графическим методом Брикса. Метод Брикса заключается в том, что на длине хода поршня построенной индикаторной диаграммы в координатах p-V описывают полуокружность с центром в точке О.
Для учета влияния длины шатуна откладывают от центра полуокружности (точки О) по направлению нижней мертвой точки бицентровую поправку Брикса в масштабе диаграммы:
a= ход поршня (мм)(по заданию) / ход поршня(мм) (по индикаторной диаграмме)=70/176=0,398
