Моделирование нагрева асинхронного двигателя

где Δθм,л – превышение температуры лобовых частей обмотки;

Δθм,п – превышение температуры пазовой части обмотки;

Δθс,ст – превышение температуры стали пакета статора;

Δθрот – превышение температуры ротора;

Δθв,вт – превышение температуры воздуха внутри машины;

Δθк – превышение температуры корпуса;

См,л – теплоемкость лобовых частей обмотки;

См,п – теплоемкость пазовой части обмотки;

Сс,ст – теплоемкость стали пакета статора;

Срот – теплоемкость ротора;

Св,вт – теплоемкость воздуха внутри машины;

Ск – теплоемкость корпуса;

Рм,л – мощность электрических потерь в лобовых частях обмотки;

Рм,п – мощность электрических потерь в пазовой части обмотки;

Рс,ст – мощность потерь в стали статора на вихревые токи и гистерезис;

Ррот – мощность электрических потерь в роторе;

Рв,вт – мощность механических и добавочных потерь;

Λа – тепловая проводимость между лобовой и пазовой частями обмотки;

Λм,с – тепловая проводимость между пазовой частью обмотки и сердечником статора;

Λм,в-тепловая проводимость между лобовыми частями обмотки и воздухом внутри машины;

Λрот,в-тепловая проводимость между ротором и внутренним воздухом; Λрот,с – тепловая проводимость между ротором и сердечником статора; Λв,к – тепловая проводимость между воздухом внутри машины и корпусом;

Λс,к – тепловая проводимость между сердечником статора и корпусом;

Λк – тепловая проводимость между корпусом и внешним воздухом.

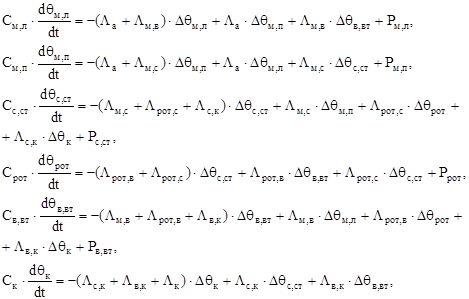

Системы дифференциальных уравнений (1.18) и (1.19), описывающие процессы нагрева двигателя, по сути, являются тепловыми моделями асинхронного двигателя. Основные факторы, определяющие точность расчета по уравнениям (1.18) и (1.19) следующие:

– точность задания источников теплоты, то есть потерь;

– точность определения тепловых проводимостей Λ, которые в свою очередь зависят:

а) от коэффициентов теплопроводности λ, которые подвержены значительному разбросу по технологическим причинам, под влиянием появления воздушных промежутков и т.п.;

б) от коэффициентов теплоотдачи α, поскольку имеющиеся для их определения эмпирические формулы и графики не могут учесть всех влияющих факторов и условий.

В связи с этим, а так же для сокращения объема вычислений, рядом авторов [7,8,9,10,11,12] предложены упрощенные математические модели нагрева асинхронного двигателя.

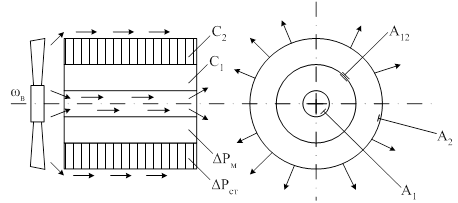

Так в [7,8] предложена тепловая модель двигателя, состоящая из двух цилиндров (рисунок 1.4).

Рисунок 1.4 – Упрощенная модель двигателя как тела нагрева

Внешний цилиндр с теплоемкостью С2 моделирует массу железа машины, внутренний с теплоемкостью С1 – обмотки статора. Мощность теплового потока от стали к окружающей среде пропорциональна коэффициенту А2. Во внутреннем цилиндре предусмотрен канал, моделирующий отвод теплоты потоками воздуха от внутренних частей машины. Мощность теплового потока от меди статора к окружающей среде пропорциональна коэффициенту А1. Теплопередача между медью и сталью определяется коэффициентом А12, моделирующим термическое сопротивление изоляции.

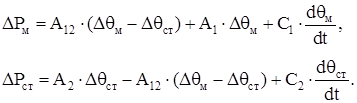

Данной модели соответствует система уравнений [7,8]:

(1.20)

где Δθм и Δθст – превышения температуры меди и стали соответственно над температурой окружающего воздуха.

В [9] авторы получают уравнения, описывающие поведение температуры обмотки двигателя, путем аналитического решения системы (1.19)

, (1.21)

и замены решения (1.21), состоящего из шести экспонент, приближенным решением, состоящим из двух экспонент:

, (1.22)

где θ(t) – текущее превышение температуры обмотки;

θуст – превышение температуры в установившемся режиме;

Ii – текущее значение тока статора;

Iн – номинальный значение тока статора;

Tmax – максимальная постоянная нагрева (постоянная нагрева стали магнитопровода);

Tmin – минимальная постоянная нагрева (постоянная нагрева обмотки);

Kн – коэффициент нагрева, учитывающий составляющую превышения температуры стали в превышении температуры обмотки.

По такому же принципу в [9] рассчитывается охлаждение двигателя после отключения его от сети. Зависимость температуры от времени при охлаждении двигателя описывается следующим выражением:

, (1.23)

где To max – максимальная постоянная охлаждения;

To min – минимальная постоянная охлаждения;

Kо – коэффициент охлаждения.

Значение θуст определяется решением (1.19) для установившегося режима, то есть при dθ/dt=0.

По сути дела, в модели [9] двигатель так же представлен двумя телами нагрева: обмоткой статора с минимальной постоянной нагрева Tmin и сталью машины с максимальной постоянной нагрева Tmax. Недостатком данной модели является отсутствие задания начальных условий.

Самой простой тепловой моделью электродвигателя является представление его одним телом нагрева [7,8,10,11]. При этом вводятся следующие допущения:

1. Электродвигатель имеет бесконечно большую теплопроводность и, как следствие, одинаковую температуру по всему объему;

2. Количество теплоты, которым электродвигатель обменивается с окружающей средой, пропорционально разности температур двигателя и окружающей среды;

3. Тепловые параметры электродвигателя и окружающей среды постоянны и не связаны с температурой двигателя (это обстоятельство обеспечивает линейность тепловой модели).

В этом случае уравнение, описывающее нагрев двигателя:

. (1.24)

Решение этого уравнения при постоянстве потерь двигателя ΔP=const и, следовательно, постоянном установившемся превышении температуры:

, (1.25)

где Δθ(t) – текущее превышение температуры двигателя над температурой окружающей среды;

Δθуст – установившееся превышение температуры двигателя;

Δθ0 – начальное превышение температуры двигателя;

Тθ=С/А – постоянная времени нагрева.

В силу того, что асинхронный двигатель представляет собой сложную термодинамическую систему, неоднородную по своим тепловым параметрам, последняя модель является довольно грубым приближением.

1.3 Патентное исследование

Известны устройства для защиты двигателя от перегрузок, использующие тепловую модель двигателя. Так, например, выдан патент №2192698 на устройство для защиты двигателей. Принципиальная схема устройства приведена на рисунке 1.5.

Это устройство содержит датчик (3) тока для подключения в цепь питания двигателя, квадратор (5), входы которого подключены к выходам датчика тока, тепловой имитатор (6) электродвигателя (тепловую модель), входы которого подключены к выходам квадратора, компаратор (7) и исполнительное реле (8). Тепловой имитатор представляет собой тепловую модель первого порядка, то есть двигатель представлен как однородное тело.
