Исследование методов наблюдения доменов в тонких ферромагнитных пленках

Домены различаются не только по виду, но и по своим свойствам. Например, есть доменные структуры, исключительно чутко откликающиеся на внешние воздействия, особенно на магнитные поля. И наоборот, есть структуры, изменить которые очень трудно. Таким образом можно говорить о целом мире магнитных доменов.

При последовательном изменении напряженности магнитного поля Н от +Нs – значения поля нас

ыщения одного направления до –Нs – поля противоположного направления домены «рождаются», растут, развиваются, начинают взаимодействовать друг с другом, изменяют свою форму и размеры. Потом те домены, в которых намагниченность Js ориентирована удачно относительно поля (например, JsН) постепенно поглощают соседние домены (с Js¯Н).

Векторы спонтанной намагниченности в кристалле ориентируются не как угодно, а строго вдоль определенных кристаллографических осей. Их называют осями легкого намагничивания(ОЛН) , так как в этих направлениях кристалл намагничивается легче (в меньших полях), чем в любых других. В этом проявляется естественная магнитокристаллическая анизотропия.

Количество осей легкого намагничивания в разных магнетиках различно. Например, железо (Fe) имеет кубическую кристаллическую решетку, и осями легкого намагничивания служат ребра куба. Их обозначают [100], [010] и [001], так что у Fe три естественных оси легкого намагничивания. Никель (Ni) также имеет кубическую решетку, но осями легкого намагничивания являются пространственные диагонали куба, их четыре. Кобальт (Со) имеет гексагональную кристаллическую решетку и единственную ОЛН – гексагональную ось. Кристаллы различных веществ по характеру магнитной анизотропии могут быть подобны Fe или Ni и их называют магнитомногоосными, а те, которые подобны Со, - магнитоодноосными.

Наряду с естественной магнитной анизотропией в кристалле можно искусственно создать так называемую наведенную магнитную анизотропию. Например, в монокристаллическом образце Fe в форме сферы (это изотропная форма) три ОЛН – [100], [010] и [001] – равноправны. Но в образце в форме тонкой пластинки, перпендикулярной оси [001], эта ось уже не является осью легкого намагничивания. Действительно, намагнитить пластинку вдоль этой оси гораздо труднее, чем вдоль осей [100] и [010], лежащих в плоскости пластинки. Так, из-за анизотропии формы образец из магнитотрехосного стал магнитодвухосным. Если теперь пластинку слегка растянуть вдоль [100], т.е. создать одноосные упругие направления, то эта ось станет легчайшей, а образец – магнитоодноосным.

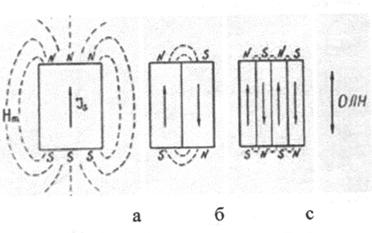

Рассмотрим однородно намагниченный вдоль оси легкого намагничивания кристалл (рисунок 35а). В этом состоянии образец, подобно постоянному магниту, создает поле (Нm), обладающее большой энергией (Еm). Как любая термодинамическая система кристалл стремится перейти в равновесное состояние с минимумом энергии. Есть ли возможность уменьшить энергию Еm? Да, есть. Эту энергию можно уменьшить примерно в два раза, если в образце возникнут два домена (рисунок 35б). Заметьте, если на рисунке 35а образец намагничен до насыщения (J = Js), то в состоянии на рисунке 35б он размагничен (J=0). Отсюда понятно, почему поле Н называют размагничивающим, а энергию Еm – магнитостатистической, или размагничивающей, энергией. Можно и дальше понизить Еm, если увеличить число доменов (рисунок 35в). Однако, начиная с состояния на рисунке 35б, появляется новый объект – доменная граница («стенка»). В стенке происходит поворот Js от направления «вверх», до направления «вниз» (на рисунке 35б), т.е. отклонение Js от ОЛН и соответственно появление энергии магнитной анизотропии. Общая граничная энергия Еg = gS, где g– энергия, приходящаяся на единицу площади стенки, S – суммарная площадь всех стенок. Таким образом, увеличивая число доменов, выигрываем в Еm и проигрываем в Еg. В итоге в равновесном состоянии в кристалле сформируется такая доменная структура (с таким числом доменов), которая обеспечивает минимум его суммарной энергии.[6, с. 7-8]

Рисунок 35 - Схема образования магнитных доменов

Могут возникнуть доменные структуры, в которых магнитный поток целиком замыкается внутри образца [4, с.140-141].

На рисунке 36 структуры имеют нулевую магнитную энергию. Здесь границы «замыкающих доменов», имеют форму трехгранных призм вблизи концевых граней кристалла, образуют углы по 450 с намагниченностью «своих» доменов и с намагниченностью соседних (900-ное соседство). Компоненты намагниченности в направлении, нормальном к границе, не претерпевает разрыва на границе, и никаких магнитных полей, связанных с намагниченностью, не возникает. Магнитный поток замыкается внутри кристалла, отсюда и термин «замыкающие домены» для доменов у поверхности кристалла, становящихся элементом магнитной цепи.

Рисунок 36.

Наблюдаемые доменные структуры часто имеют гораздо более сложный характер, чем в описанных выше простых примерах, но их образование всегда связано с уменьшением энергии системы и переходом от конфигурации насыщения, обладающей большой магнитной энергией, к некоторой доменной конфигурации с меньшей энергией [8, с. 586-587].

1.13 Размеры доменов и границ

Причина разбиения ферромагнетиков на домены – это конкуренция обменных и магнитных сил в них: обменные силы стремятся установить магнитные моменты атомов параллельно, а магнитные силы (размагничивающие) антипараллельно. В результате этого образуется магнитная структура, обладающая минимумом магнитной энергии (замкнутая магнитная конфигурация). На рисунке 35 схематически показан последовательный переход от менее выгодной магнитной конфигурации к более выгодной на рисунке 36.

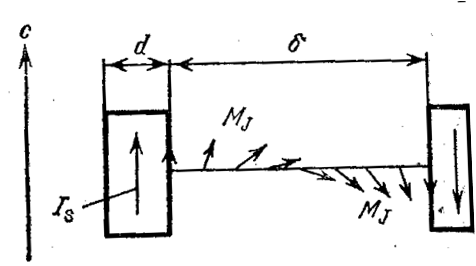

Следует указать, что границы между доменами, показанные на рисунке 35б,с и рисунке 36 энергетически невыгодны, так как здесь существует слишком большой скачек обменной энергии при переходе от одного домена к другому. Должен существовать слой между доменами, в котором магнитные моменты атомов M постепенно изменяют свое направление (рисунок 37), причем с выходом из плоскости (так называемая блоховская граница). Это приводит к плавному изменению обменной энергии при переходе границы. С другой стороны, поскольку изменение направлений M в граничном слое происходит в кристалле, все большее число атомов будет обладать магнитными моментами, не ориентированными в направлении легкого намагничивания С (рисунок 37), и тем самым они должны увеличивать энергию магнитной анизотропии. В результате граница приобретает такую ширину б, при которой сумма обменной энергии и энергии магнитной анизотропии будет минимальной [1, с. 61-62].

Рисунок 37.

Доменные стенки можно разделить на два типа: 180-градусные, направление намагниченности в которых меняется при переходе от одной стороны стенки к другой на 1800 (рисунок 37), и 90-градусные, в которых направление намагниченности меняется только на 900 [9, с. 185].
