Исследование методов наблюдения доменов в тонких ферромагнитных пленках

Упрощенный расчет для ширины граничного слоя в случае 1800 – соседства для одноосного кристалла дает:

δ = p (27)

где А – обменный интеграл,

К – константа магнитной анизотропии,

a – постоянная решетки.

Подстановка соответствующих значений показыв

ает, что δ= 10-5 см или, иными словами составляет десятые доли микрона, что совпадает с данными опыта.

Образование граничных слоев, естественно, происходит с затратой некоторого количества энергии, пропорционально площади граничного слоя. Как показывает расчет, плотность граничной энергии, т.е. энергия единицы поверхности граничного слоя, равна:

γ= p (28)

Подстановка численных значений показывает, что плотность граничной энергии лежит в пределах от 0,1 до 10 эрг/см2.

Ширина домена, зависит от величины кристалла. Расчет дает, что ширина домена d равна:

d = , (29)

где L – длина кристалла.

Таким образом, крупные домены могут быть получены лишь в крупных кристаллах. В очень мелких кристаллах доменной структуры вообще не возникает, они являются однодоменными [7, с. 84-85].

Следует заметить, что в тонких магнитных пленках в направлениях, перпендикулярных плоскости пленки, существует большое размагничивающее поле (анизотропия формы), и поэтому реализуется доменная граница без выхода вектора M из плоскости (Неелевская граница) [1, с. 62].

2. Методы исследования

2.1 Метод порошковых фигур

При приготовлении ферромагнитных образцов, используемых для наблюдения доменов, следует учитывать два момента.

Во-первых, доменная структура может значительно изменяться в зависимости от формы образца и в особенности в зависимости от кристаллографической ориентации рассматриваемой плоскости.

Во-вторых, сильное влияние на доменную структуру оказывает деформация поверхности. Имея в виду первое замечание, для наблюдения четкой доменной структуры желательно использовать по возможности либо поликристалл с максимально большими кристаллическими зернами, либо монокристалл.

В большинстве случаев монокристаллы достаточно большой величины получают путем медленного перевода расплава в твердое состояние. Затем с помощью оптического или рентгеновского метода определяют кристаллографические направления и вырезают образец вдоль главной кристаллографической поверхности.

На рисунке 38 приведено изображение доменной структуры, которое наблюдается на поверхности образца, не совпадающей с главной кристаллографической плоскостью. Интерпретировать этот случай довольно трудно. Имея в виду второе замечание, необходимо достаточно хорошо отшлифовать изучаемую поверхность наждачной бумагой, затем отполировать ее окисью хрома и, наконец, провести электрополировку [9, с.159].

На отполированных образцах можно наблюдать изображения доменов. Для наблюдений можно использовать отражательный металлографический микроскоп с увеличением 70¸150×. Для таких исследований очень хорошо иметь небольшой магнит типа показанного на рисунке 39. С его помощью можно создавать любое необходимое поле. Впрочем, для наблюдений изображений доменов достаточно и простого постоянного магнита, расположенного под предметным столиком.

Рисунок 38. Изображение доменов, наблюдавшееся на кристаллической плоскости, расположенной под углом к главной плоскости (на монокристаллическом образце 4% Si-Fe)

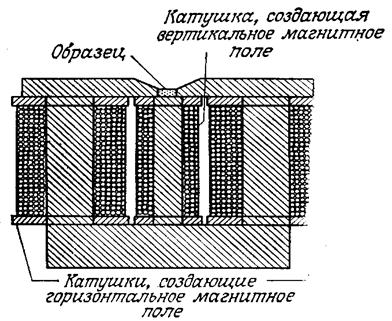

Рисунок 39 - Электромагнит, применяемый при наблюдении доменов.

Электролитически отполированный образец помещают над магнитом, наносят на него сверху с помощью пипетки одну – две капли суспензии и, наложив сверху покровное стекло, изучают образец под микроскопом (рисунок 40). Частицы суспензии притягиваются к границам между доменами, образуя здесь черные линии. На рисунке 41 приведено изображение доменов, наблюдавшихся таким способом на поверхности (001) образца 4 % Si – Fe. Черные линии – границы доменов, а стрелки указывают направление намагниченности в отдельных доменах. Направление намагниченности проще всего определить, используя то, что она перпендикулярна полоскам, которые в большом количестве видны внутри доменов. Полоски могут появляться на неровностях, возникающих на поверхности при электрополировке, или на неоднородностях концентрации сплава в образце, поскольку в этих местах возникают магнитные полюсы, или их еще называют линиями насыщения [9, с. 160-161].

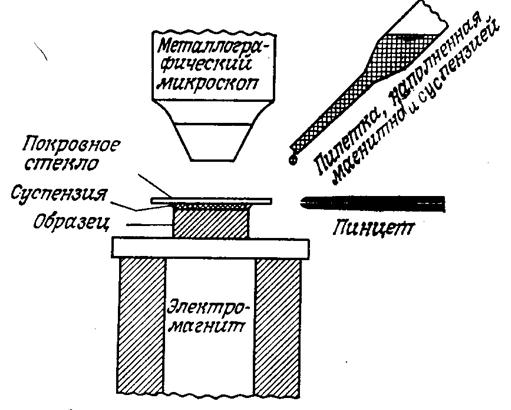

Рисунок 40 - Метод наблюдения порошковых фигур.

Рисунок 41 - Изображение доменов, наблюдавшееся на монокристалле 4% SI-Fe в плоскости (001). Границы доменов обведены тушью (чёрные линии). Горизонтальной линией в середине рисунка показано, как выглядит царапина, сделанная механическим способом.

Возникновение линий насыщения можно объяснить следующим образом. Как бы хорошо ни была отполирована поверхность кристалла, она всегда имеет дефекты типа царапин. Эти царапины на поверхности расположены во всех направлениях, однако выявляются они с помощью магнитного порошка далеко не во всех случаях.

Если направление царапины совпадает с вектором намагниченности, то никаких магнитных полюсов не образуется и магнитный порошок на такой царапине не оседает (рисунок 42б).

Если же царапина направлена перпендикулярно вектору намагниченности, то на этой царапине магнитные полюса, на которых оседает магнитная суспензия (рисунок 42а). Таким образом, магнитный порошок будет выявлять царапины, перпендикулярные направлению намагниченности, и, наоборот, по выявленным царапинам (линиям насыщения) можно судить о направлении линии, вдоль которой лежит вектор намагниченности в домене.

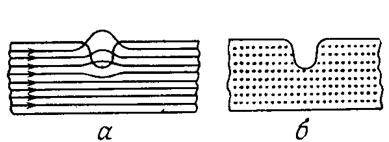

Рисунок 42. Магнитные силовые линии в окрестности царапины в случае, когда царапина перпендикулярна (а) и параллельна (б) направлению намагниченности.

При наложении на образец магнитного поля или упругих напряжений его доменная структура изменяется. Домены, намагниченность которых направлена противоположно направлению поля или составляет с ним тупой угол, начинают уменьшаться. Этот процесс идет обычно путем смещения границ, и кристалл в целом приобретает все возрастающую намагниченность.

Такое смещение границ под действием поля возможно, очевидно, до тех пор, пока наиболее выгодно ориентированные в отношении поля домены не поглотят полностью домены, ориентированные менее выгодно. После завершения процесса смещения кристалл оказывается намагниченным однородно до насыщения в направлении ближайшей к полю оси легкого намагничивания.
