Исследование методов наблюдения доменов в тонких ферромагнитных пленках

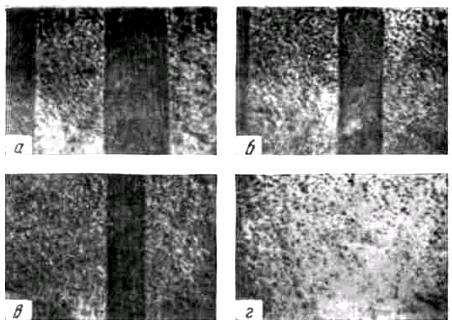

На рисунке 47 изображена фотография доменной структуры кристалла кремнистого железа. В отсутствие магнитного поля доменная структура представляет собой темные и светлые полосы равной ширины (а). При наложении магнитного поля размеры доменов изменяются (б-в).

Рисунок 47 - Доменная структура кристалла кремнистого железа в

нарастающем магнитном поле. С увеличением магнитного поля ширина темных доменов уменьшается вплоть до их полного исчезновения

Домены, изображенные на рисунке в виде темных полос, уменьшаются, из чего можно заключить, что они невыгодно ориентированы в отношении поля. В достаточно сильном поле эти домены исчезают (г).

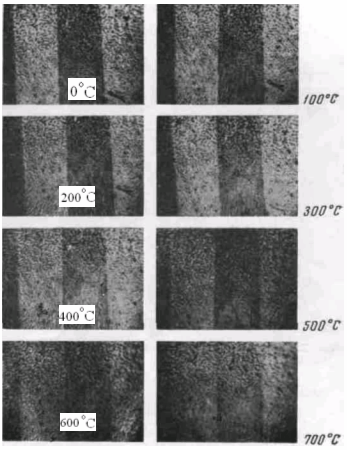

На рисунке 48 приведены фотографии доменной структуры того же кристалла в отсутствие поля при различных температурах, вплоть до 7000 С.

Рисунок 48 - Доменная структура кристалла кремнистого железа в отсутствие магнитного поля при различных температурах

Как видно из рисунка, доменная структура в этом случае обладает высокой температурной стабильностью (ширина доменов практически остается без изменений).

При наложении механических напряжений доменная структура также изменяется. Если напряжения однородны, она обычно становится более «правильной». Границы доменов представляют собой параллельные, равностоящие друг от друга линии. Иногда же при наложении напряжений доменная структура перестраивается и принимает совершенно иной вид. Характер изменения доменной структуры зависит от величины напряжений и их направления относительно осей кристалла.

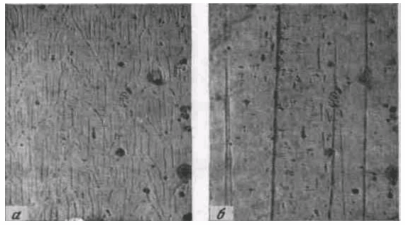

На рисунках 49 и 50 показано изменение доменной структуры под действием напряжений. Что касается размеров доменов в отдельных кристаллах, то они зависят от размеров самого кристалла [7, с. 83-84].

Рисунок 49. Под действием напряжений доменная структура вида а превращается в структуру вида 6

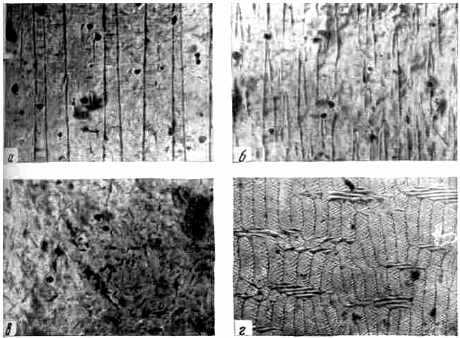

Рисунок50 - Изменение доменной структуры под действием напряжений: а – σ = 0; б – σ = 8; в – σ = 12,5; г – σ = 19 кг/мм²

Эффект Фарадея заключается в том, что при прохождении плоскополяризованного света через вещество, магнитное поле в котором не равно нулю, возникает вращение плоскости поляризации. Очевидно, эффект Фарадея можно использовать лишь для исследования прозрачных сред. При изучении доменной структуры он может быть применен для очень тонких прозрачных ферромагнитных пленок.

Направление вращения плоскости поляризации зависит от направления намагниченности в домене. Если при исследовании структуры с антипараллельными доменами поляризатор и анализатор скрещены для доменов одного из направлений намагниченности, т.е. свет от этих доменов не проходит, то для доменов противоположного направления намагничености вследствие различного направления вращения плоскости поляризации свет через анализатор пройдет. Таким образом, доменная структура будет видна в виде темных и светлых полос доменов противоположной намагниченности.

Характерно то, что здесь выявляются сами домены, а не границы между доменами, как в случае метода порошковых фигур.

На рисунке 51 приведена фотография доменной структуры ферромагнитной пленки толщиной 500Ǻ, выявленная с помощью эффекта Фарадея.

Рисунок 51 - Доменная структура тонкой ферромагнитной пленки, выявленная с помощью эффекта Фарадея.

Отличие от магнитооптического эффекта Керра состоит лишь в том, что на анализатор попадает свет, прошедший сквозь образец. В остальном используется такая же принципиальная схема, как и в случае магнитооптического эффекта Керра (см. рисунок 44) [9, с. 165].

Пусть к магнетику длиной L приложено магнитное поле Н. В общем случае угол поворота плоскости поляризации q пропорционален L и Н, т.е. имеет место следующее соотношение:

q=V·L·H (30)

Коэффициент пропорциональности V называется коэффициентом Верде [9, с. 373].

Постоянная Верде зависит от свойств вещества, температуры и частоты света [1, с.78].

2.3 Метод лоренцевой электронной микроскопии

При исследовании доменной структуры тонких ферромагнитных пленок, как и в случае массивных ферромагнетиков, могут быть использованы методы порошковых фигур и магнитооптический эффект Керра. Для достаточно тонких пленок (толщиной менее 1000Ǻ) можно использовать, как указывалось выше, магнитооптический эффект Фарадея и методы электронной микроскопии.

В настоящее время методы электронной микроскопии исследования доменной структуры тонких ферромагнитных пленок получили широкое распространение. С помощью электронного микроскопа могут быть выявлены как сами домены, так и их границы, причем независимо от направления поворота вектора намагниченности в граничном слое соседние граничные слои оказываются попеременно темными и светлыми, что легко понять, рассмотрев ход пучка электронов через пленку, разбитую на домены (рисунок 52).

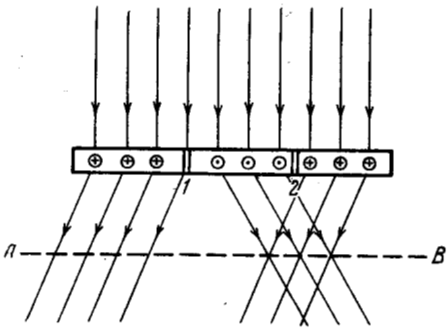

Рисунок 52 - Электронно-оптическое выявление граничных слоёв в тонких ферромагнитных плёнках.

В самом деле, пусть на пленку, перпендикулярно ее поверхности, падает параллельный пучок электронов. На рисунке 52 изображены три домена, разделенные двумя 180-градусными границами 1 и 2. В крайних доменах вектор намагниченности направлен за плоскость чертежа, в среднем домене – в направлении к читателю. Пользуясь известным правилом левой руки, легко убедиться, что проходя сквозь пленку, электроны будут отклоняться так, как это показано на рисунке, т.е. крайние домены будут отклонять электроны влево, средний домен – вправо. На экран АВ, таким образом, электроны под граничным слоем 1 не попадут и его изображение будет темным; под граничным слоем 2, наоборот, попадет избыточное (в –сравнении с другими участками пленки) число электронов и изображение границы 2 будет светлым. Таким образом оказывается возможным выявлять граничные слои доменов и вести исследования доменной структуры тонких ферромагнитных пленок. Как показывают исследования динамики доменной структуры в магнитном поле, намагничивание и перемагничивание тонких ферромагнитных пленок происходит несколько иначе, чем массивных ферромагнитных кристаллов, причем характерной чертой изменения доменной структуры в магнитном поле является ее необратимость.

В массивных ферромагнитных образцах процесс смещения границ может быть как обратным, так и необратимым. В случае обратимости междоменная граница при увеличении поля плавно движется в одну сторону, при уменьшении поля – в другую. В случае необратимости движение границ становится скачкообразным и иногда сопровождается перестройкой всей доменной структуры, о чем говорилось выше. Однако в массивных ферромагнетиках и в этом случае, хотя и с которым отставанием, все же происходит восстановление доменной структуры с изменением направления роста магнитного поля.
