Исследование методов наблюдения доменов в тонких ферромагнитных пленках

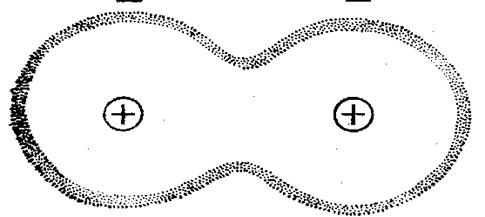

Рисунок 2 - Образованная валентными электронами двух атомов коллективная электронная оболочка молекулы, свойства которой и определяют магнетизм молекулы, качественно отличающиеся от магнетизма исходных атомов.

Как показали квантовомеханические расчеты энергий стационарных состояний двухэлектронных оболочек молекулы водор

ода или также двухэлектронной оболочки атома гелия, добавочная энергия – энергия обменного взаимодействия U электрического происхождения равна произведению постоянной А1 (которую принято называть обменным интегралом) на скалярное произведение векторов спинов или связанных с ними магнитных моментов μ 1 и μ 2:

U = А1 (μ 1 μ 2) (5)

В частном случае двухэлектронных оболочек молекулы водорода или атома гелия μ 1 и μ 2 – это единые векторы, направленные вдоль спиновых магнитных моментов электронов оболочек, которые могут быть только либо параллельны, либо антипараллельны. В первом случае их скалярное произведение

(μ 1 μ 2) = μ 1 μ 2 соs 00 = 1 (6)

а во втором

(μ 1 μ 2) = μ 1 μ 2 соs 1800 = -1 (7)

Поэтому если обменный интеграл положителен (А>0), то энергия обменного взаимодействия U минимальна и ей соответствует параллельная ориентация спиновых моментов. Действительно из формулы (5) мы получаем тогда:

U = -А (8)

При антипараллельных спинах и при А>0 из формулы (5) находим:

U = А (9)

Т.е. максимальное значение обменной энергии, соответствует неустойчивому состоянию электронной системы молекулы или атома.

Напротив, если обменный интеграл отрицательный (А<0), то минимуму обменной энергии отвечает антипараллельность спиновых моментов:

U = -(-А) * (-1) = -А (10)

а максимуму – их параллельная ориентация::

U =-(-А) * (1) = А (11)

В случае молекулы водорода или атома гелия спиновые моменты антипараллельны (А<0), суммарный магнитный момент равен нулю, поэтому электронные оболочки здесь магнитно-нейтральны. Напротив, в случае, например, молекулы кислорода О2 спины электронов в основном состоянии с минимальной энергией параллельны (А>0) и мы имеем дело в с парамагнитной атомной системой. Обменное взаимодействие быстро убывает с расстоянием. Поэтому когда от двух атомов переходим ко многим (например, в кристалле), основной вклад в обменную связь вносят обменные силы между ближайшими соседними электронами. Тем не менее нельзя пренебрегать и влиянием всех остальных атомов данного тела, поэтому вычисление энергии обменного взаимодействия в твердых телах вызывает затруднение.

1.4 Атомные магнитные структуры

Итак, в случае твердых тел – кристаллов обменные силы в зависимости от их знака могут благоприятствовать как параллельной ориентации атомных магнитных моментов – в этом случае мы будем иметь дело с ферромагнетиком (рисунок 3), так и антипараллельной ориентации – тогда получаем антиферромагнетик. Если при антипараллельной ориентации происходит полная компенсация магнитных моментов и суммарный магнитный момент (а следовательно и намагниченность) равен нулю, мы имеем дело с так называемым скомпенсированным антиферромагнетизмом или просто с антиферромагнетизмом (рисунок 4).

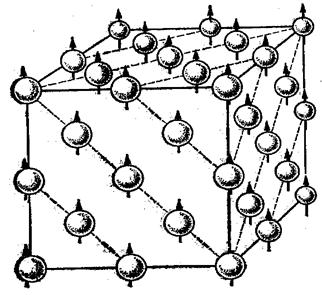

Рисунок 3 - Типичная картина атомной магнитной структуры ферромагнетика. Все атомные магнитные моменты параллельны и направлены в одну сторону (коллинеарная магнитная структура)

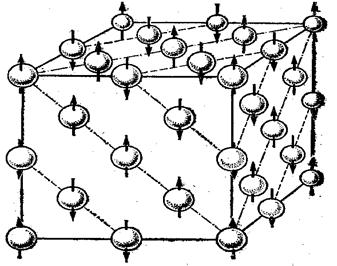

Рисунок 4 - Типичная картина атомной магнитной структуры антиферромагнетика. Атомные магнитные моменты образуют две одинаковые магнитные подрешётки (штриховая и не штриховая линии) с равными, но противоположно направленными намагниченностями (коллинеарная магнитная структура, случай скомпенсированного антиферромагнетизма).

В этом случае, когда нет такой компенсации (это может быть из-за неравного числа атомов с правыми и левыми спинами или с неравными антипарралельными моментами соседних атомов в сплаве или соединении), мы имеем дело с нескомпенсированным антиферромагнетизмом или с ферромагнетизмом (произошло от слова ферриты) (рисунок5).

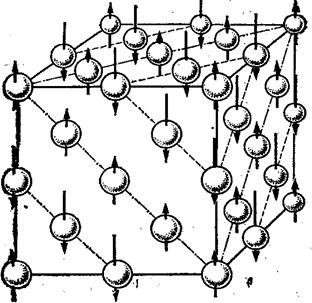

Рисунок 5 - Типичная картина атомной магнитной структуры антиферромагнетика. Атомные магнитные моменты образуют две различные магнитные подрешётки (штриховая и не штриховая линии) с неравными и противоположно направленными намагниченностями (стрелки, направленные вниз, длиннее стрелок направленных вверх; коллинеарная магнитная структура, случай не скомпенсированного антиферромагнетизма).

Приведенные рисунки дают примеры простейших коллинеарных ферро-, антиферромагнитной (скомпенсированной) и ферромагнитной структур [3, с. 60-63].

Были открыты ферро-, ферри- и антиферромагнетики, атомные магнитные структуры которые существенно отличаются от простейших коллинеарных структур, наблюдаемых только в железе, кобальте, никеле, гадолинии и их многочисленных сплавах и соединениях. Оказалось также, что атомный магнитный порядок характерен не только для кристаллических твердых тел, он был обнаружен и в так называемых аморфных телах, наиболее типичными из которых являются металлические стекла (metglasses), например соединение железа с бором, фосфором и др. Могут быть и такие случаи, когда мы имеем кристаллическое вещество, то спины и соответствующие им атомные магнитные моменты по упорядочению расположенных в пространстве атомов кристаллической решетки по своим направлениям распределены совершенно беспорядочно (как в парамагнитном газе). Такие твердые тела называют, по аналогии с аморфными твердыми телами, спиновыми или магнитными стеклами. Это тоже один из примеров сильномагнитных веществ.

Опыт показал, что могут быть ферро- и антиферромагнетики, у которых очень много магнитных подрешеток (это совокупность узлов решетки, в которых находятся атомы или ионы с параллельными магнитными моментами) и магнитные моменты которых образуют не простую коллинеарную ферро- и антиферромагнитную (или ферромагнитную структуру). Коллинеарной называется такая структура, при которой магнитные моменты в различных магнитных подрешетках направлены вдоль или против одной и той же оси, как это изображено на рисунках 3-5.

При неколлинеарных структурах возможны антиферромагнитное треугольное распределение намагниченностей подрешеток, антиферромагнитное винтовое или ферромагнитное винтовое по конической поверхности (рисунок 6). Возможны еще более сложные неколлинеарные структуры.
