Исследование методов наблюдения доменов в тонких ферромагнитных пленках

Такой процесс смещения границ при нарастании намагничивающего поля можно проследить с помощью киносъемки порошковых фигур. На рисунке 43 представлены кадры из кинофильма, показывающие изменения порошковых фигур в непрерывно возрастающем магнитном поле, направленном вдоль одной из осей легкого намагничивания. Следует отметить, что с помощью метода порошковых фигур нельзя проследить за быстрыми и

зменениями доменной структуры, которые происходят, например, при положении переменного поля обычной частоты в 50 гц. Это связано с инерционностью магнитного порошка, неуспевающего следовать за быстрыми перемещениями междоменных границ.

Рисунок 43.

Метод порошковых фигур обладает еще и тем недостатком, что его использование для исследования доменной структуры ограничено небольшим интервалом температур, близким к комнатной. Для изучения доменной структуры в области высоких температур жидкая суспензия, очевидно, неприменима.

В настоящее время разработаны новые методы изучения доменной структуры, некоторые из них свободны от недостатков, свойственных методу порошковых фигур [7, с. 81-82].

2.2 Магнитооптический метод

Свет, как известно, имеет волновую природу, причем световые волны есть волны поперечные, т.е. колебания в световой волне направлены перпендикулярно линии распространения светового луча. В обычном естественном свете эти поперечные колебания совершаются перпендикулярно направлению луча в самых разнообразных плоскостях.

Если на пути светового луча поставить особый прибор называемый поляризатором, то он выделит световые волны, колебания которых происходят в строго определенной плоскости. Такая световая волна называется поляризованной.

Если на пути поляризованного света поставить еще один поляризующий прибор (анализатор), то свет через него пройдет полностью только в случае, если поляризатор и анализатор расположены одинаково. Если же расположение их неодинаково, то свет через них пройдет лишь частично. При «скрещенных» поляризатора и анализатора, когда они расположено под углом 900 относительно друг друга, свет через них вообще не проходит [7, с. 82-83].

Магнитооптический метод наблюдения доменов с помощью магнитооптических эффектов Керра или Фарадея не требует использования промежуточной среды типа суспензии, поэтому он удобен для исследования доменов при различных температурах.

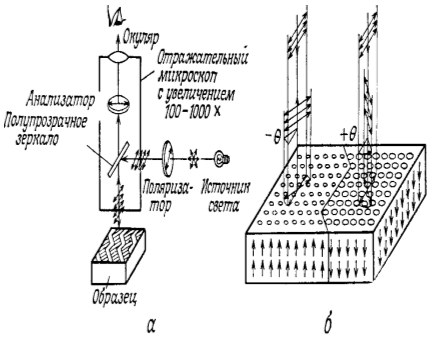

Магнитооптический эффект Керра заключается в том, что при отражении падающего на намагниченный магнетик поляризованного света происходит поворот плоскости поляризации. Рисунок 44 поясняет принцип действия установки для наблюдения доменов с помощью магнитооптического эффекта Керра. На рисунке 44а изображена схема установки. Свет от источника, проходя поляризатор, поляризуется и, отразившись от полупрозрачного зеркала, падет на образец перпендикулярно его поверхности. Отраженный от поверхности образца поляризованный свет, пройдя полупрозрачное зеркало, попадает на анализатор, который пропускает только компоненту, параллельную оси анализатора. Затем поляризованный свет попадет в окуляр, через который производится визуальное наблюдение. Если ферромагнитный образец разбит, как показано на рисунке 44б, на домены, в которых направление спонтанной намагниченности перпендикулярно поверхности образца, то благодаря магнитооптическому эффекту Керра в доменах с антипараллельной намагниченностью поворот плоскости поляризации произойдет в противоположных направлениях. Следовательно, изображение домена в отраженном свете будет светлым, если направление поляризации отраженного от него света совпадает с направлением оси пропускания анализатора, и темным в обратном случае.

Рисунок 44. а – установка для наблюдения доменов с помощью магнитооптического эффекта Керра; б – поворот плоскости поляризации света, отражённого доменами ферромагнитного образца, ось лёгкого намагничивания которого перпендикулярна поверхности.

На рисунке 45 показано изображение доменов MnBi в плоскости с, полученное этим методом. В MnBi ось с является легкой осью, причем константа анизотропии очень велика. Поэтому размагничивающее поле, создаваемое возникающими на поверхности магнитными полюсами, не оказывает заметного влияния и намагниченность доменов направлена перпендикулярно поверхности. На рисунке 45а-в показаны домены в образцах разной толщины. Как мы видим, изображение меняется сильно.

Рисунок 45 - Изображение доменов с плоскости образца MnBi, полученное с помощью магнитооптического эффекта Керра. а – толстый образец; б, в – образцы с последовательно уменьшающейся толщиной.

Если направление намагниченности параллельно поверхности образца, метод, схема которого представлена на рисунке 44, не дает результатов. В этом случае для наблюдения доменов с помощью магнитооптического эффекта Керра свет посылают на поверхность образца под углом и используют то обстоятельство, что направление поворота плоскости поляризации зависит от знака проекции вектора намагниченности на направление распространения света (в такой геометрии проявляется меридиональный эффект Керра). Оптическая система, включающая анализатор и окуляр, очевидно, должно быть расположена зеркальносимметрично падающему лучу [9, с. 163-165].

При отражении линейного поляризованного света от намагниченной поверхности плоскость поляризации света поворачивается на угол, величина которого зависит от направления намагниченности образца. Вращение плоскости поляризации света при отражении его от поверхности намагниченного ферромагнетика называется магнитооптическим эффектом Керра. В зависимости от взаимного расположения вектора намагничивания в плоскости ферромагнитного образца и плоскости падения света различают полярный, меридиональный и экваториальный эффекты Керра.

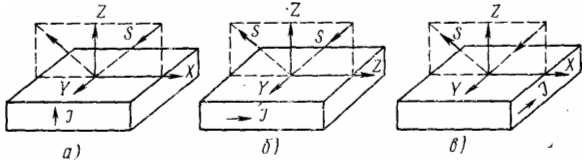

Полярный эффект Керра: вектор намагничения перпендикулярен поверхности ферромагнитного зеркала, но параллелен плоскости падения света (рисунок 46а). Меридиональный (продольный) эффект Керра: вектор намагничения находится в плоскости зеркала и параллелен плоскости падения света (рисунок 46б). Экваториальный (поперечный) эффект Керра: вектор намагничения расположен в плоскости зеркала, но перпендикулярен плоскости падения света (рисунок 46в) [2, с.124-125].

Рисунок 46.

Как было показано Керром, при отражении поляризованного света от намагниченного ферромагнетика плоскость поляризации света несколько изменяется в зависимости от направления и величины намагниченности.

Поскольку намагниченность в различных доменах ферромагнитного кристаллита направлена по-разному, то и плоскость поляризации отраженного света от них повернется на различные углы, и от различных доменов через анализатор пройдет свет различной интенсивности.

При фокусировке изображения кристаллита на фотопластинку домены, намагниченность в которых направлена по-разному, будут представлены в виде полос различной освещенности.
