Технология отработки месторождения Таймырского рудника камерными системами

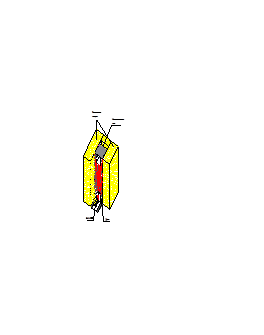

Рисунок 38. Конструкция заряда
Для отбойки применяется гранулит АС-8, заряжание производится зарядной машиной CHARMEC 1097B. В качестве средства инициирования заряда используется аммонит №6ЖВ (патронированный), со вставленным в него СИНВ. Заряжаемая часть скважины равна 8м, забойка – 3м. Для забойки
применяется буровая мелочь.
Конструкцию заряда смотри на рисунке 38.
Обуривание камеры производится с бурового штрека. Диаметр скважины 51мм. Направление бурения восходящее, расположение скважин в ряду полувеерное. Отбойка производится параллельными веерами. В первом веере скважины взрываются на компенсационную щель с замедлением, тем самым расширяя компенсационное пространство. Схема обуривания и «роза» недозаряда в веере представлена на рисунке 39. Расчет длин скважин и расход ВВ на веер находится в таблице 4.

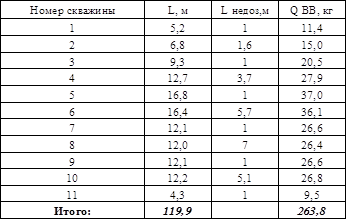

Таблица 4 - Расчет длин скважин и расход ВВ
|
Расчет параметров отбойки:
Линию наименьшего сопротивления находим по формуле Л.И. Барона:
;
где: d- диаметр скважины, м (d = 0,051м); ∆- плотность ВВ, кг/м3 (∆ = 1100кг/м3); kз- коэффициент заполнения скважин для веерных равен 0,75; m- коэффициент сближения зарядов (m = 1,2 – ориентировка трещин в направлении, параллельном плоскости забоя); q- удельный расход ВВ на отбойку, кг/м3.
Расстояние между концами скважин:
Удельный расход ВВ на отбойку определяем по данным Б.Н. Кутузова:
где: q0- теоретический эталонный расход ВВ на отбойку при крепости f=12, кг/м3 (q0 = 0,9); k1- коэффициент относительной работоспособности ВВ, k1 = 1,08 (гранулит АС-8); k2- коэффициент, учитывающий трещиноватость руд и требуемое качество дробления, lтр- среднее расстояние между видимыми трещинами в массиве, lтр = 1,5м; ак – размер кондиционного куска, ак = 0,5м (т.к. используются ПДМ); n1 = 0,6; k3- коэффициент, учитывающий условия отбойки, k3 = 0,9 (при отбойке на одну обнаженную плоскость); k4- коэффициент, учитывающий способ заряжания скважин, k4 = 0,95 (механизированное заряжание); k5- коэффициент, учитывающий диаметр заряда, ; k6- коэффициент, учитывающий схему расположения скважин, k6 = 1,2 (веерное расположение).
Удельный расход бурения:
где: N- количество скважин в заряде, N = 1; Кс- коэффициент схемы обуривания, Кс = 1,62 (веерами скважин); m- коэффициент сближения зарядов, m = 1,2; W- линия наименьшего сопротивления.
Период замедления замедления рассчитываем по формуле Н.Г. Петрова:
где: f – коэффициент крепости пород по М.М. Протодьяконову, f = 12.
Средний диаметр куска в развале:
где: QВВ- теплота взрыва, QВВ = 5064 Дж/кг (для гранулита АС-8); Д- скорость детонации ВВ, Д = 3650 м/с; σ- предел прочности на одноосное сжатие, σ = 120 МПа.
Выход негабаритной фракции:
Для третьего и четвертого вариантов камерных систем
Перед началом очистных работ проходится компенсационная щель. Формируется щель так же как в первых двух вариантов.
Для образования плоского днища буровой штрек расширяют до 8м. Расширение производится шпуровыми зарядами, dшпура=42мм; lшп.=3,5м. В качестве ВВ используется Аммонит №6ЖВ (патронированый).
Образование плоского днища см. рисунок 40.
Рисунок 40. Образование плоского днища
После расширения буровой выработки производится обуривание массива. Диаметр скважины 51мм. Направление бурения восходящее, расположение скважин в ряду полувеерное. Отбойка производится параллельными веерами.

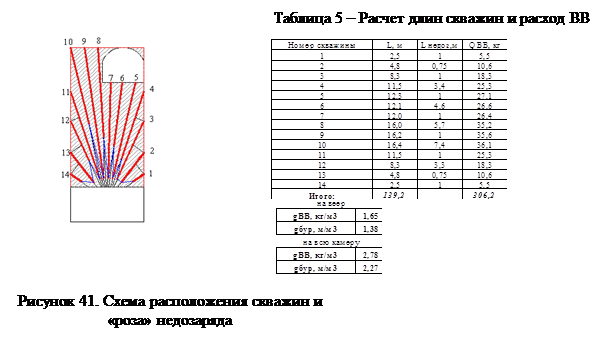

На рисунке 41 представлена схема расположения скважин и «роза» недозаряда. Расчет длин скважин и расход ВВ на веер см.таблицу 5.
Отработка междукамерных целиков для второго и четвертого вариантов.
После набора прочности закладочного массива во втором и четвертом вариантах приступают к отработке междукамерных целиков. Работы в очистной камере ведутся отступающим порядком. Буровые и вентиляционно-закладочные выработки проходятся по центру целиков. Далее буровые штреки расширяются до 8м. За одну отпалку взрываются 3 ряда вееров скважин.
На рисунке 42 показана отработка междукамерного целика.
Рисунок 42. Отработка междукамерного целика
Таблица 6 – Расчет длин скважин и расход ВВ
Номер скважины |
L, м |
L недоз,м |
Q ВВ, кг | |
1 |
2,4 |
1 |
5,3 | |
2 |
3,7 |
0,75 |
8,2 | |
3 |
6,2 |
1 |
13,6 | |
4 |
10,3 |
1,9 |
22,7 | |
5 |
16,5 |
1 |
36,3 | |
6 |
12,1 |
4,8 |
26,6 | |
7 |
12,0 |
1 |
26,4 | |
8 |
12,0 |
4,6 |
26,4 | |
9 |
12,1 |
1 |
26,6 | |
10 |
16,4 |
4,5 |
36,1 | |
11 |
10,2 |
1 |
22,4 | |
12 |
5,7 |
2 |
12,5 | |
13 |
3,5 |
1 |
7,7 | |
14 |
2,2 |
0,75 |
4,8 | |
Итого: |
125,3 |
275,7 | ||
на веер | ||||
gВВ, кг/м3 |
1,48 | |||
gбур, м/м3 |
1,30 |
