Технология отработки месторождения Таймырского рудника камерными системами

1 — вентиляционный штрек; 2 — рудоспуск; 3 — откаточный горизонт; 4 и 5 —соответственно верхняя и нижняя подсечки; 6 — доставочная выработка; 7 и 8 — соответственно закладочный массив в первичной и вторичной камерах; .9 — отрезной восстающий; 10 — анкерная крепь.

Максимальный расчетный предел прочности сжатию бетонной закладки равен 1,7 МПа. На практике он не превышает 0,6 МПа. Это связано

с расслоением закладочной смеси в очистном пространстве.

Закладочный материал подают с поверхности сначала по скважинам диаметром 152 мм, а затем — по сварным трубам диаметром 150 мм, изготовленных из огнеупорного чугуна. Для камер второй очереди смесь поступает прямо от обогатительной фабрики (ОФ) к забоям по скважинам диаметром 78 мм и пластмассовым трубам диаметром 75 мм.

Нарезные выработки камер первой очереди проводят с использованием самоходных трехстреловых бурильных установок «Тамрок Параматик», а штреки камер второй очереди — двустреловыми бурильными установками «Параматик».

При очистной выемке бурение вертикальных скважин диаметром 51 мм по сетке 1,5X1,5 или 2X2 м производят бурильными установками на гусеничном ходу. В качестве ВВ используется смесь АС-ДТ. В камерах первой очереди используют гладкостенное взрывание с помощью смеси АС-ДТ, ослабленной кусочками полистирола в соотношении 1:1.

Взрывание скважинных зарядов осуществляется с центрального пункта, расположенного в помещении для отдыха на гор. 285 м, оборудованного конденсаторной взрывной машинкой и контрольными приборами для измерения сопротивления цепи.

ПДМ с емкостью ковша 3,8—6 м3 доставляют отбитую руду в рудоспуски, откуда состав вагонеток транспортирует ее по откаточному штреку к дробилке. Рудоспуски размещены так, что максимальное расстояние доставки составляют 200 м.

Машинисты ПДМ подвергаются неблагоприятному воздействию тряски. Первоначальные меры в виде специальных физических упражнений оказались недостаточными. Поэтому на одном погрузчике вынуждены были работать два человека, которые в течение смены подменяют друг друга. Водитель, который не работает на ПДМ, занят на другой работе, например, в подземной мастерской.

На гор. 285 м с безрельсовым транспортом оборудована мастерская для текущего обслуживания и мелких ремонтов самоходных машин. Капитальные ремонты производятся на поверхности в специализированных мастерских.

Производительность труда забойного рабочего при камерно-столбовой системе разработки с искусственными целиками на руднике Керетти достигла 39,7 т/смену.

Аналогичная система разработки применяется для отработки пологозалегающего месторождения на чешском руднике Циновец-Жих. Месторождение залегает на глубине 250 м. Разработка ведется камерами шириной 6 м и высотой 20 м. Ширина междукамерных целиков составляет 8 м.

Рудник Наван (Ирландия)

Рудник производительностью 2,3 млн. т свинцово-цинковой руды в год разрабатывает месторождение, представленное серией линз мощностью 60—8 м с углом падения около 20°.

Предел прочности руды и пород при одноосном сжатии изменяется от 56 до 175 МПа. Вмещающие породы — довольно устойчивые и позволяют отрабатывать камеры шириной 12,5 м и высотой 15 м, которые могут оставаться незаполненными закладочным материалом в течение длительного периода времени. Камеры первой ! очереди заполняют смесью классифицированных хвостов обогащения с цементом, камеры второй очереди — обычной гидравлической смесью. Крепление кровли камер производят анкерами с металлической сеткой. Камеры располагают перпендикулярно главным откаточным выработкам. Подготовка начинается с проведения штрека шириной 5,5 м и высотой 3,7 м на уровне верхнего доставочного горизонта по центру камеры до ее границ (рисунок 23). Затем поперечное сечение штрека увеличивают на всю ширину камеры. После уборки руды кровлю полученной выработки крепят анкерами диаметром 16 мм и навинчивают металлическую сетку. Отбойку руды начинают на отрезную щель, образованную у границ одного из панельных целиков. При проведении нарезных выработок в камерах используют то же самоходное оборудование, что и при проведении уклонов и главных откаточных выработок — 26-тонные автосамосвалы и ПДМ.

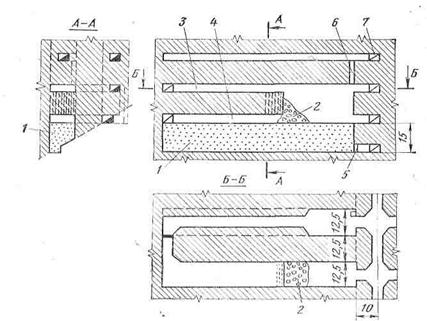

Рисунок 23. Камерно-столбовая система разработки на руднике Наван (Ирландия)

1 — закладочный массив; 2 — отбитая руда; 3 и 4 — соответственно верхняя и нижняя подсечные выработки; В — перемычка; 6 — отрезной восстающий; 7 — транспортный штрек.

Для уменьшения сейсмического эффекта одновременно взрывают с миллисекундным замедлением не более 3—4 рядов скважин. В качестве ВВ используют динамит. Каждым взрывом отбивают 2700—3600 т руды. Компания осуществляет исследования по выявлению широкого диапазона интервалов замедления, позволяющего дистанционно взрывать большое число скважин, не выходя за пределы максимально допустимых вибраций при массовых взрывах.

Применяемый на руднике погрузчик «Бройт» с емкостью ковша 1,9 м3 с дизельными приводом не имеет механизма передвижения. Он буксируется между забоями, перемещаясь на четырех колесах. В час погрузчик грузит до 300 т руды и может осуществлять небольшие перемещения около навала породы, используя свой ковш для отталкивания. При погрузке колеса машины застопоривают.

Погрузчик изготовлен в Норвегии и широко используется в скандинавских странах при проходке туннелей, а также на карьерах ряда западноевропейских стран.

При транспортировке до 150 м руду к рудоспускам доставляют самоходными ПДМ, а при большем расстоянии — 26-тонными дизельными автосамосвалами.

Закладка камер первой очереди осуществляется классифицированными хвостами обогащения, смешанными с цементом в отношении 1 : 20 и подаваемыми по скважинам от поверхности до каждого действующего горизонта. Отсюда пульпа поступает по трубам в отдельные камеры.

Примером двухслойной выемки является практика рудника «Пальковице» (ПНР), отрабатывающего пологую залежь мощностью до 9 м в относительно устойчивых известняках и доломитах (рисунок 24). Первоначально проходят верхнюю слоевую заходку шириной до 10 м, имеющую вид траншеи. Работы ведут в двух встречных забоях (в одном — бурение, в другом — погрузка и транспортирование руды). Боковая сторона заходки со стороны закладочного массива ограждена щитами. После сбойки и крепления кровли и боковой стенки верхней заходки по всей длине панели начинают нарезать нижнюю заходку, оставляя со стороны закладочного массива временный целик шириной понизу 4 м и поверху 2 м. Для отбойки руды в нижней заходке применяют нисходящие вертикальные скважины. По мере выемки руды в нижней заходке ее боковую стенку со стороны рудного массива укрепляют щитами и анкерами. В последнюю очередь вынимают целик и выработанное пространство заполняют песчаной закладкой.

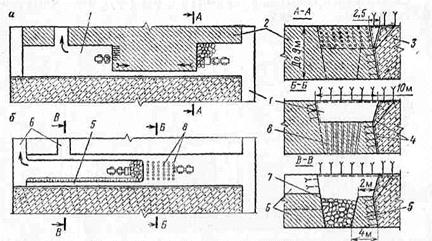

Рисунок 24. Схема сплошной выемки заходками с закладкой выработанного пространства

а и б — соответственно планы верхнего и нижнего слоев; 1 — верхняя слоевая заходка; 2 — рудная залежь; 3 — песчаная закладка; 4 — ограждающие щиты; 5 — временный ограждающий целик; 6 — заезды на слоевые заходки; 7 — нижняя заходка; I — буровые скважины
