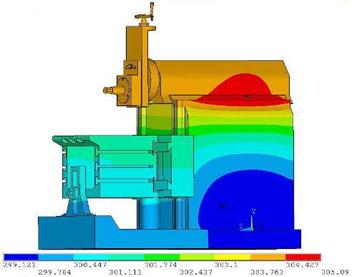

Рисунок 24 – Контурное представление результата теплового расчета

Термодеформационный расчет

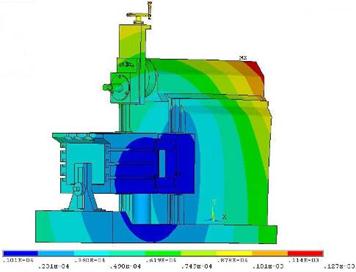

На рисунке 25 представлен результат термодеформационного расчета.

Рисунок 25 – Контурное представление результата термодеформационного расчета

n="center" >

5. Расчет экономического эффекта от модернизации поперечно – строгального станка мод. 7307

5.1 Исходные данные для расчета экономического эффекта от модернизации

Проведенная модернизация поперечно-строгального станка мод. 7307 позволила снизить штучное время на обработку деталей.

Рассчитаем годовой экономический эффект от модернизации.

В качестве детали – представителя для проведения расчетов выбрана деталь «корпус».

База для сравнения вариантов – поперечно-строгальный станок мод. 7307 до модернизации /8/.

Исходные данные представлены в таблицах 1,2,3.

Таблица 1 – Исходные данные для расчета затрат на модернизацию станка

№ п/п	Показатели	Усл. обозн.	Ед.изм.	Значение
1	Часовая тарифная ставка рабочих, участвующих в проведении модернизации	ЧТСм	руб./час	24
2	Суммарная трудоемкость работ по модернизации	Трм	час	110
3	Коэффициент, учитывающий заработную плату	Кдз	-	1,2
4	Районный коэффициент	Курал	-	1,15
5	Коэффициент отчислений на социальные нужды	Ксн	-	1,281
6	Коэффициент, учитывающий прочие (накладные) расходы на модернизацию оборудования	Кпрм	-	2,5
7	Стоимость базового оборудования	Цобнемод	руб.	150000
8	Общая стоимость комплектующих изделий, заменяемых в ходе проведения модернизации	Сзамкомп	руб.	34000

Таблица 2 – Исходные данные для расчета затрат на комплектующие изделия для модернизации станка

Наименование комплектующих изделий	Количество(Qкомпл), шт.	Цена (Цкомпл) руб./шт
Ползун	1	3000
Коробка подач	1	6500
Механизм переключения скоростей	1	5300
Коробка скоростей	1	6200
Кулисный механизм	1	1000
Суппорт	1	5000
Станина	1	7000

Таблица 3-Исходные данные для расчета экономического эффекта от применения модернизированного оборудования

Показатели	Условное обозначение	Ед.изм.	Базовый вариант	Модерн. вариант
1. Штучное время	tшт	мин/шт.	5	4,4
2. Годовая программа	Nвып	шт./год	25000	25000
3. Количество смен в день	hсмен	смен / день	1	1
4. Количество часов работы в смену	Fсмен	час/смен	8	8
5. Коэффициент потерь времени на ремонт и наладку оборудования	Крн	–	0,95	0,95
6. Стоимость оборудования	Цоб	руб	150000	-
7. Стоимость 1 м² здания	Цзд	руб./м²	4000	4000
8. Площадь здания, занимаемая единицей оборудования	Sоб	м²	5	5
9. Коэффициент, учитывающий дополнительную производственную площадь	Кдоп	–	1,2	1,2
10. Часовая тарифная ставка	ЧТС	руб./час	24	24
11. Стоимость 1кВт-ч электроэнергии	Цэл	руб./кВт-ч	1,28	1,28
12. Мощность оборудования	Моб	кВт	5,5	5,5
13. Норма годовых амортизационных отчислений для оборудования	Наоб	%	10	10
14. Норма годовых амортизационных отчислений для здания	Назд	%	2,5		2,5
15. Норма годовых затрат на текущий ремонт оборудования	Нремоб	%	3		3
16. Норма годовых затрат на текущий ремонт здания	Нремзд	%	1		1
17. Норма годовых затрат на содержание здания	Нсодзд	%	3		3
18. Цена инструмента	Цинстр	руб./шт.	2300		2300
19. Срок службы инструмента	Тслинстр	мин	8000		8000
20. Нормативный коэффициент эффективности капитальных вложений	Ен	руб./год/ руб.	0,15		0,15
