Проектирование редуктора
Окончательно для соединения червячного колеса с валом диаметром 71 мм выбираем посадку H7/t6; способ сборки – нагрев колеса до температуры 134С.
6.2 Расчет шпоночных соединений
Для передачи вращающего момента Т= 55,3
10
Н
мм со шкива на вал червяка применим шпоночное соединение (рис. 6.1).
По табл. 19.11 [1, с. 488] для диаметра вала 30 мм: b = 8,0 мм; h = 7 мм; глубина паза вала t= 4 мм. Длина шпонки
= 32 мм, рабочая длина шпонки
=
– b = 32 – 8 = 24 мм.
Рис. 7.1
Расчетные напряжения смятия:
=
=
= 51 Н/мм
< [
]
= 90 Н/мм
(для чугунной ступицы шкива)
Для расчета шпоночного соединения на коническом конце вала червячного колеса найдем диаметр в среднем сечении участка длиной = 57 мм:
d= d – 0,05
= 56 – 0,05
57 = 53,15 мм
Выбираем шпонку призматическую (табл. 19.11 [1, с. 488]): b = 16 мм; h=10 мм; t= 6,0 мм; t
= 4,3 мм. Длина шпонки
= 55 мм. Рабочая длина
=
=55 мм (принимаем шпонку с плоскими торцами)
Расчетные напряжение смятия при передаче вращающего момента Т=795,83 Н
м:
=
=
= 136 Н/мм
что допустимо при установке стальной полумуфты ([]
= 140 Н/мм
).
6.3 Определение реакций опор
Силы в зацеплении:
F= F
= 1553 H; F
= F
= 7018 H; F
= 2588 H
Сила, действующая на входной конец вала червяка, определена из расчета ременной передачи и составляет F= 1059 H
Силу, действующую на выходной конец вала червячного колеса, примем в соответствии с рекомендациями ГОСТ Р 50891–96
F= 125
= 125
= 3526 Н.
6.3.1 Расчет вала червяка
Примем предварительно подшипники роликовые конические 7208А (табл. 19.24 [1, с. 504]). Схема установки подшипников – враспор. Дл
я этих подшипников выписываем: d = 40 мм; D = 80 мм; Т = 20 мм; е = 0,37.
Рис. 7.2
Расстояние между заплечиками вала по компоновочной схеме: = 200 мм
Тогда расстояние между широкими торцами наружных колец подшипников:
=
+ 2Т = 200 + 2
20 = 240 мм
По рекомендации [1, с. 132] смещение точки приложения радиальной реакции от торца подшипника:
a = 0,5 [T + ] = 0,5 [20 +
] = 17,4 мм
6.3.2 Определяем реакции для вала червяка
Вал червяка вращается по ходу часовой стрелки (с правой нарезкой)

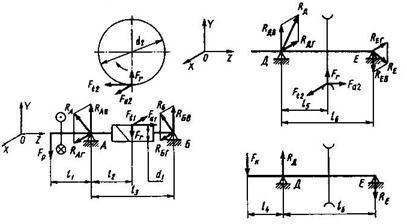

Рис. 7.3
Находим расстояние между точками приложения к подшипникам радиальных реакций на валу червяка:
=
– 2a = 240 – 2
17,4 = 205 мм. Принимаем
= 204 мм.
По результатам предыдущего расчета и по компоновочной схеме берем: =100 мм;
=102 мм;
=204 мм; d
= 78,75 мм
Из условия равенства нулю моментов сил в опорах A и B (рис. 6.3) имеем:
в плоскости X0Z: R= R
= F
/2 = 1553/2 = 776,5
в плоскости Y0Z: = 0; – F
+ F
+ F
d
/2 – R
= 0
