Проектирование редуктора

= 0; – F(+ ) + R= 0

R= F(+ )/= 3526202/82 = 8686 H

Проверка: – F+ R– R= –3526 + 8686 – 5160 = 0

Полные реакции опор для расчета подшипников, соответствующие наиболее опасному случаю нагружения, находим арифметическим суммированием результирующих от сил в зацеплении (Rи R) и реакций от консольной нагрузки (Rи Rсоответственно):

R= R+ R= 3611 + 8686 = 12297 Н

R= R+ R= 4915 + 5160 = 10075 Н

7. Подбор подшипников

7.1 Подбор подшипников для вала червяка

Дано: n= 950 об/мин; U= 2,28; d= 40 мм; t = 8000 час; R= 1705 Н; R= 2266 Н

Вал нагружен осевой силой F= 7018 Н

Схема установки подшипников – враспор.

Возможны кратковременные перегрузки до 125% номинальной нагрузки. Условия эксплуатации подшипников – обычные. Ожидаемая температура работы t= 77…98С

Предварительно назначены подшипники роликовые конические легкой серии 7208А. Из табл. 19.24 [1, с. 504] для этого подшипника выписываем: C=58300 Н; e = 0,37; Y = 1,6

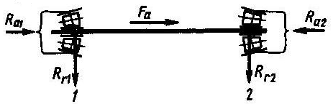

Для определения осевых нагрузок на опоры приведем схему нагружения вала (рис. 6.3) к виду, представленному на рис. 7.1.

Рис. 8.1

Получим: R= R= 1705 Н; R= R= 2266 Н; F= F= 7018 Н

Определяем осевые составляющие:

R= 0,83eR= 0,830,371705 = 523,6 Н

R= 0,83eR= 0,830,372266 = 695,9 Н

Так как R< R(523,6 < 695,9) и F> (R– R), то в соответствии с табл. 6.2 [1, с. 136] находим осевые силы, нагружающие подшипники:

R= R= 523,6 Н; R= R+ F= 523,6 + 7018 = 7541,6 Н

По табл. 6.1 [1, с. 134] определяем:

отношение R/(VR) = 523,6/(11705) = 0,307, что меньше e = 0,37 и для опоры 1: X = 1; Y = 0

отношение R/(VR) = 7541,6/(12266) = 3,33, что больше е = 0,37 и для опоры 2: X = 0,4; Y = 1,6

Эквивалентные динамические нагрузки при К= 1,2 (табл. 6.4 [1, с. 140]) и К= 1 (t< 100С) (табл. 6.5 [1, с. 141])

R= VXRКК= 1117051,21 = 2046 Н

R= (VXR+ YR) КК= (10,42266 + 1,67541,6)1,21 = 15567,6 Н
