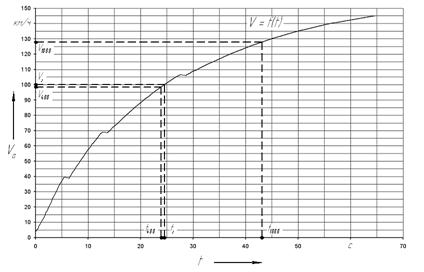

Рисунок 3.4 Скоростная характеристика времени разгона автомобиля

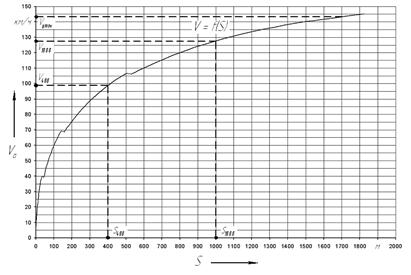

Рисунок 3.5 Скоростная характеристика пути разгона автомобиля

Практическое использование характеристик времени и пути разгона автомобиля

По скоростной характеристике раз

гона определяются следующие оценочные измерители тягово-скоростных свойств автомобиля:

1) условная максимальная скорость Vymax в км/ч.

Данная скорость определяется как средняя скорость прохождения автомобилем последних 400 м двухкилометрового участка:

;

(3.29)

где t2000 и t1600 – время разгона автомобиля на участках протяженностью

соответственно 2000 м и 1600 м;

;

(3.30)

где tv – время, за которое автомобиль разгоняется до максимальной скорости;

Sv – путь проходимый автомобилем при его разгоне до максимальной скорости.

По характеристикам времени и пути разгона автомобиля t1600 = 58,8 с; tv = 64,5 c; Sv = 1826,082 м.

с;

км/ч;

2) время разгона автомобиля t400 и t1000 на участках протяженностью 400 м и 1000 м.

По характеристикам времени и пути разгона автомобиля t400 = 24 с;

t1000 = 43 с;

3) время разгона tз до заданной скорости Vз.

Для автотранспортных средств полной массой менее 3,5 т Vз = 100 км/ч.

По характеристикам времени и пути разгона автомобиля tз = 24,5 с.

4. Топливная экономичность автомобиля

Топливной экономичностью называют совокупность свойств, определяющих расход топлива при выполнении автомобилем транспортной работы в разных условиях движения.

Топливной характеристикой установившегося движения называют зависимость путевого расхода топлива от установившейся скорости при установившемся движении на ровной горизонтальной дороге на высшей передаче.

Построение топливной характеристики автомобиля

При построении графика топливной характеристики установившегося движения для заданной скорости автомобиля на высшей передаче определяются следующие параметры.

Обороты коленчатого вала двигателя, соответствующие заданной в км/ч скорости. Обороты изменяются в диапазоне от об/мин до об/мин.

Значение эффективной мощности на валу двигателя, соответствующее полученным оборотам двигателя:

(4.1)

Значение мощности предающейся в трансмиссию автомобиля:

(4.2)

Значение мощности подводимой к ведущим колесам автомобиля на высшей передаче:

(4.3)

Значение мощности затрачиваемой на преодоление сил дорожного сопротивления:

(4.4)

Значение мощности затрачиваемой на преодоление сил сопротивления воздуха:

(4.5)

Значение степени использования мощности:

(4.6)

Значение степени использования оборотов коленчатого вала двигателя:

(4.7)

Определяем коэффициенты, зависящие от степени использования мощности двигателя и частоты вращения коленчатого вала двигателя, для карбюраторного двигателя имеем:

;

(4.8)

(4.9)

Путевой расход топлива (в л/100км) определяем по формуле:

;

(4.10)

где - удельный расход топлива при максимальной мощности, выше на 5-10%, для карбюраторного двигателя принимаем , тогда ; - плотность топлива, для бензина .
